Поскольку осциллограф выдает FFT при

выполнении записи конечной длины, в основе

расчета FFT лежит сигнал YT. В этом случае, если

цикл имеет целое значение, частота сигнала YT

имеет одно и то же значение в начале и конце

записи, а сам сигнал непрерывен. В противном

случае, частота сигнала в начале и конце цикла

будет разной и высокочастотная компонента

прерывается. Это так называемая «нехватка»

частотного интервала. Поэтому во избежание

нехватки значение сигнала в начале и конце

обнуляются (путем наложения экранов с

первоначальным сигналом).

3. Положение спектра частот FFT

 Кнопку « » можно нажимать в режиме FFT для достижения требуемой

частоты дискретизации, горизонтального увеличения или уменьшения

размеров изображения сигнала.

 Отрегулировать « » для настройки вертикального увеличения или

уменьшения размеров изображения сигнала.

4. Измерение спектра частот FFT курсором (маркером)

 Два типа измерений в спектре FFT можно выполнять с использованием

маркера: амплитудное (относительное измерение) и частотное измерение

(Гц).

 В режиме FFT нажать кнопку F2 или F3 в меню для смещения

курсора красного цвета, чтобы получить данные о частоте и относительной

амплитуде.

Замечание:

 Компонент постоянного тока или искажение сигнала могут стать причиной

ошибки или искажения формы сигнала FFT. Выбрать парный режим для

измерения постоянного тока и сокращения влияния переменного сигнала

(АС).

 Частота Найквиста: для сигналов, в которых максимальное значение

достигает F, частота дискретизации должна составлять 2F, это позволит

восстановить форму сигнала. Подобная частота также называется критерием

устойчивости Найквиста.

Осциллограф

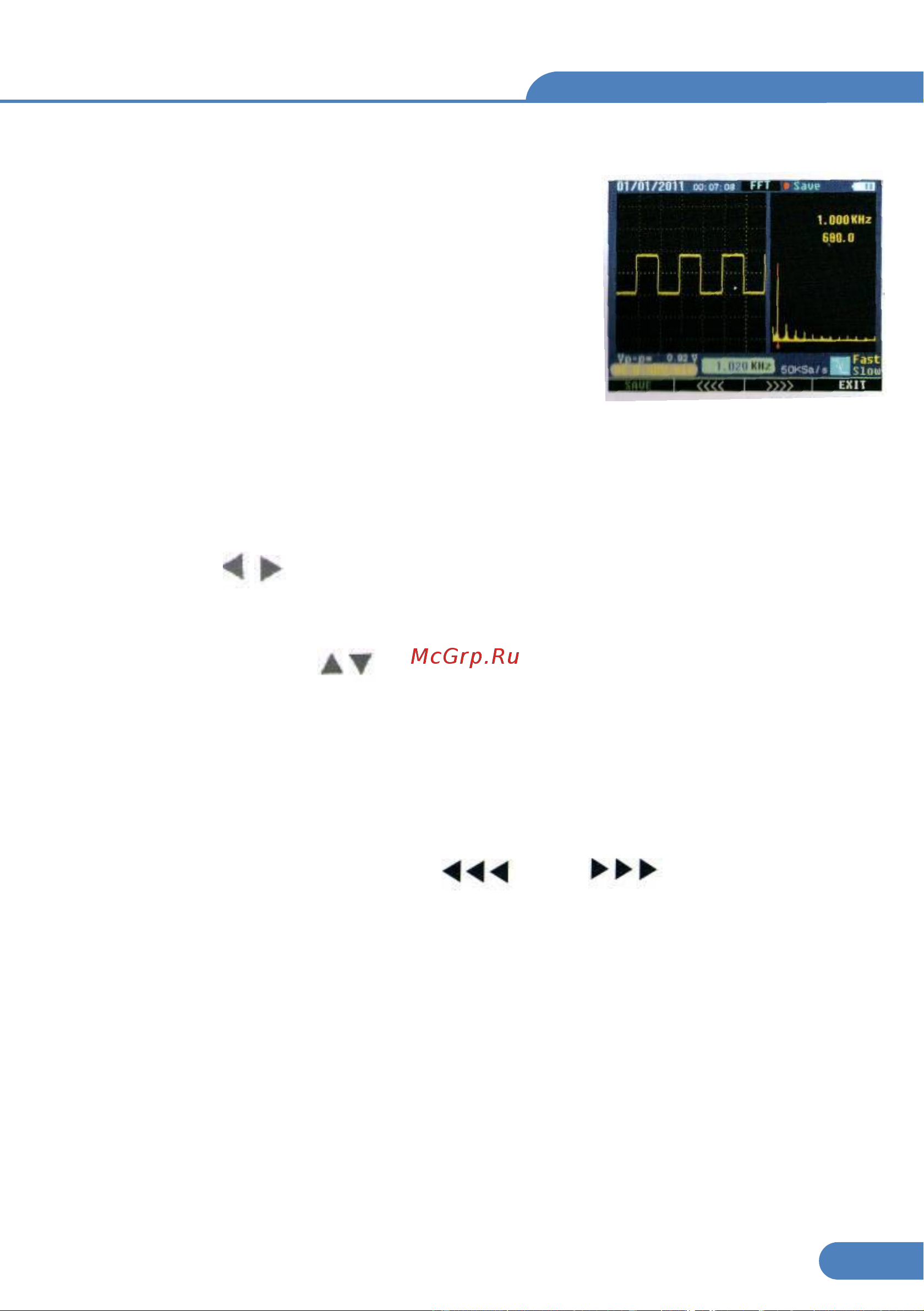

Рис. 2-10-2
