2-11 Система захвата сигнала

 Дискретизация в режиме реального времени: пространства памяти должно

хватать для выполнения дискретизации. Частота дискретизации достигает

50MSa/s.

 После запуска включается режим дискретизации, выбранный по умолчанию.

Нажать кнопку HOLD, если пользователь хочет зафиксировать результат

измерения, нажать данную кнопку повторно для выполнения текущего

измерения сигнала.

 Кнопка REC: если пользователю требуется, чтобы осциллограф выполнил

запись данных для анализа, следует нажать кнопку REC, осциллограф

выдает данные 10 стр. для анализа результатов измерения.

 Временная развертка: осциллограф получает значения входного сигнала и

выполняет его оцифровывание. Режим оцифровывания может меняться

путем корректировки временной развертки. Нажать « », чтобы

отрегулировать временную развертку.

 Явление искажения формы сигнала: если частота дискретизации невысокая,

сигнал получает искажение. Осциллограф отображает сигнал, частота

которого ниже фактической частоты входного сигнала, или переключается и

отображает неустойчивый сигнал. Поэтому следует нажать AUTO для

автоматического поиска в процессе первого измерения нового сигнала и

получения несущей частоты сигнала.

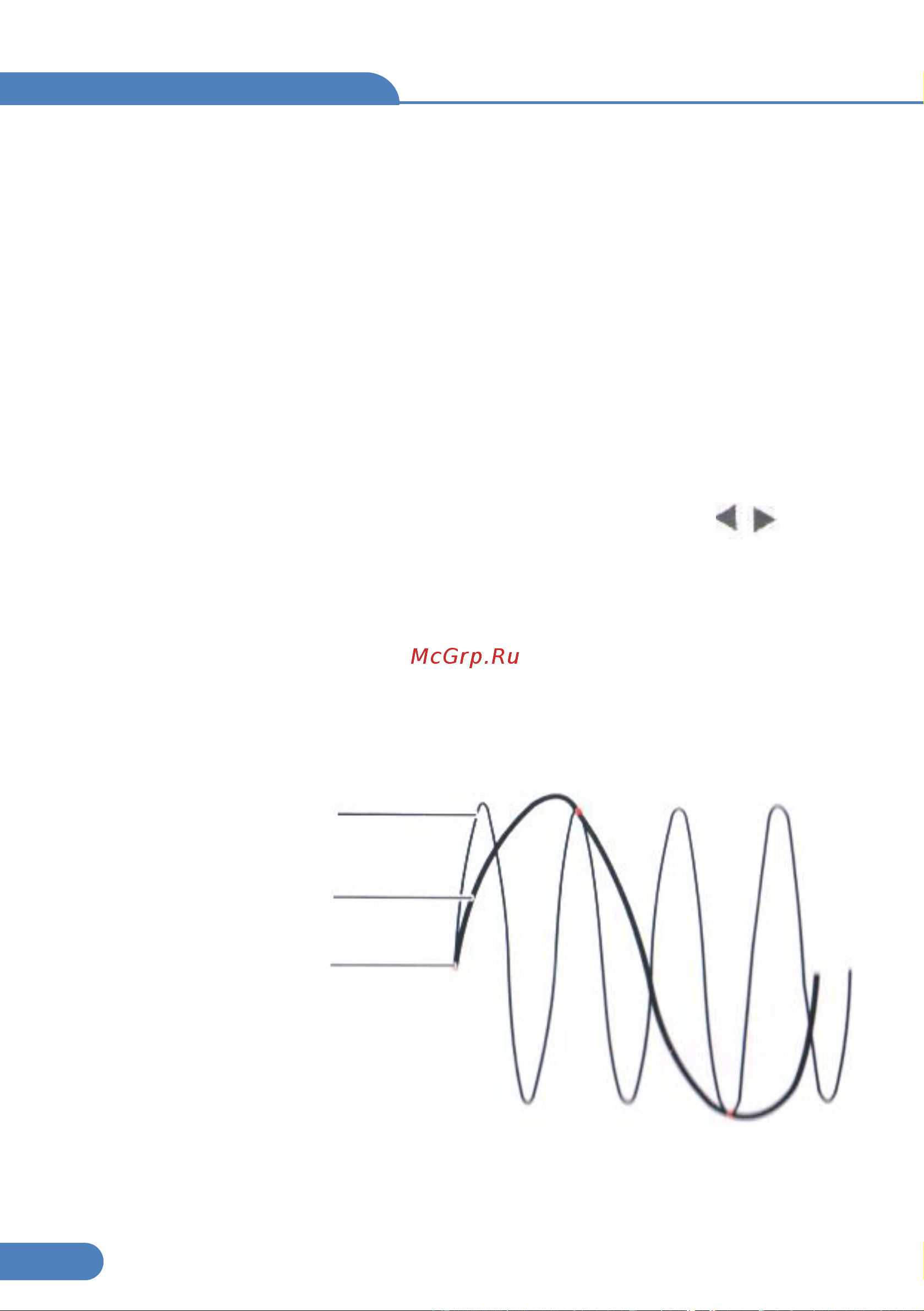

Искажение формы сигнала

Осциллограф

Фактический сигнал высокой

частоты

Низкочастотный сигнал в

результате искажения

Точка дискретизации

(выборочная)
