Например, если между пиковым значением и основанием сигнала имеются

четыре деления шкалы, коэффициент пропорциональности равен 200мВ/дел.,

пиковое напряжение составит: 4 дел.×200 мВ/дел = 0,8В.

2-13-2 Перемещение курсора (маркера)

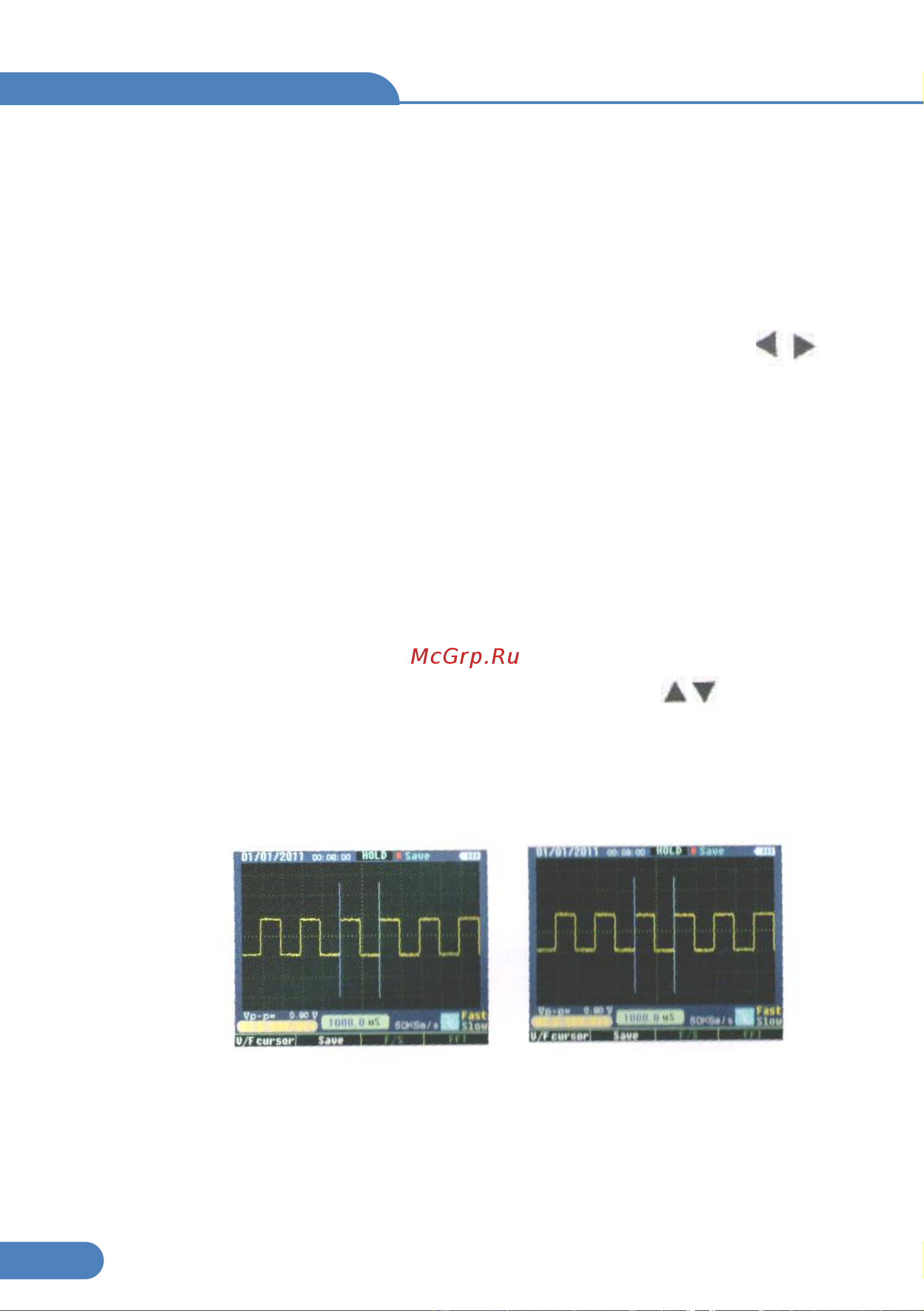

Как показано на рисунке, нажать кнопку HOLD или REC, в меню появится

индикатор «V/Fcursor». Это функциональная кнопка курсорного (маркерного)

измерения.

1. Голубой вертикальный курсор появляется на экране, нажать « » для

перемещения курсора, нажимать данную кнопку более 1 секунды для

быстрого перемещения. Курсор перемещается непрерывно в том же

направлении.

2. Нажать кнопку MODE для включения левого/правого курсора. Подсвеченный

курсор активен.

3. Режим отображения частоты и цикличности также включается в момент

срабатывания левого/правого курсора. Левый курсор отображает частоту,

правый курсор – цикл. См. рис. 2-11-1.

4. Нажать кнопку F1 (V/F cursor), курсорное измерение переключается из

режима измерения частоты (цикла) в режим измерения амплитудного

значения напряжения.

5. Если требуется передвинуть курсор, следует нажать « », для быстрого

перемещения нажимать кнопку более 1 секунды. Курсор перемещается

непрерывно в указанном направлении.

6. Нажать кнопку MODE для включения верхнего/нижнего курсора.

Подсвеченный курсор активен.

2-13 Измерение значений с помощью курсора

Ручной режим измерения представляет собой приращение вертикальной или

горизонтальной координаты расстояние между координатами.

Осциллограф

Рис. 2-11-1

Рис. 2-11-2
