 Курсор шкалы времени: отображается в виде вертикальной линии на экране,

результат измерения параметра выводится в нижней части экрана, см. рис. 2-

11-2.

 Курсор шкалы напряжения: отображается в виде горизонтальной линии на

экране, результат измерения параметра выводится в нижней части экрана,

см. рис. 2-11-3.

2-14 Запись формы сигнала

Для наблюдения сигналов последовательной

передачи данных, например, UART, IIC,

используется режим записи. Нажать кнопку

REC, прибор выполнит захват и запись

сигналов. После выполнения записи результат

отображается на экране в определенном

порядке.

 Нажать кнопку NEXT, перейти на

следующую страницу, можно

просматривать до 10 стр.

 Нажать кнопку PREVIOUS, чтобы перейти

на предыдущую страницу.

 Курсорное измерение производится также

как в режиме HOLD.

2-15 Память

Цифровой осциллограф способен хранить данные о 10 сигналах в своей

внутренней памяти. Эти данные хранятся в течение 10 лет, перезапись данных

можно производить до 1 млн. раз. Данные можно воспроизвести на экране

прибора или передать на ПК по системе Bluetooth, затем просмотреть на ПК с

помощью соответствующего программного обеспечения. Измерения можно

производит и на персональном компьютере.

1. Сохранить текущий сигнал в память устройства.

 Нажать кнопку «HOLD» → «F2(Save)» → «Save Operations» → « »

(выбор положения) → «F1 (память)», если данные не сохранены в данной

ячейке (нет данных), то в результате записи цвет меняется с зеленого на

пурпурно-красный.

 Если в памяти имеются данные, ранее записанные, система выводит

сообщение «Into the new?» (Перезаписать?). При выборе «Yes» (Да)

производится перезапись существующей информации, при выборе «No» (Нет)

– выход из режима без записи.

Осциллограф

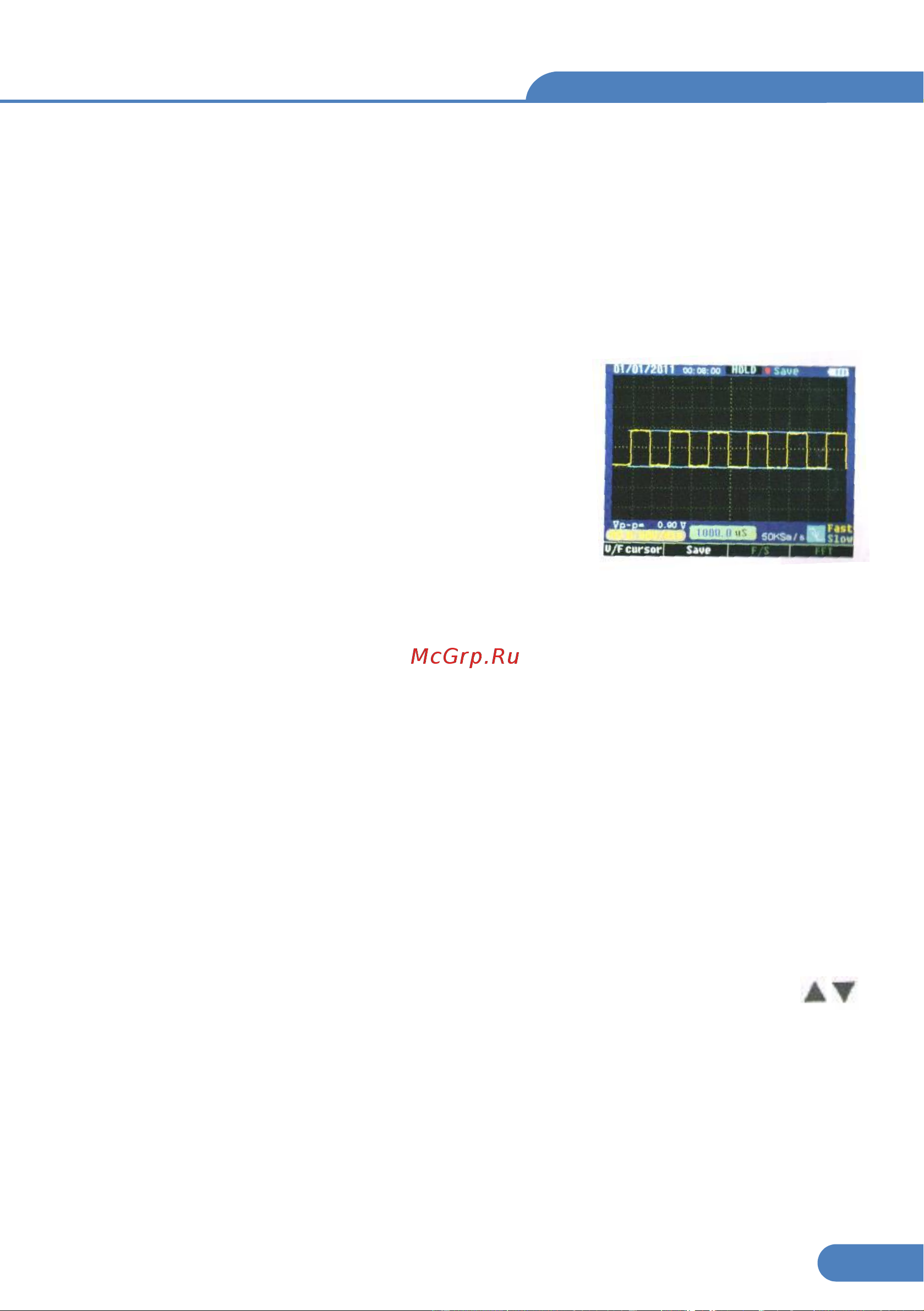

Рис. 2-11-3
