МОНТАЖ КРАНА ДЛЯ ЧИСТОЙ ВОДЫ
Просверлите на мойке или столешнице отверстие под кран. Диаметр отверстия – не менее 12 мм. При
сверлении отверстия в гранитной или керамической мойке или столешнице для начала необходимо
просверлить направляющее отверстие сверлом с алмазным наконечником малого диаметра, а затем
увеличить при помощи сверла диаметром 12 мм. Будьте осторожны, чтобы избежать повреждения
раковины или столешницы. Сразу же удалите стружку и зачистите края отверстия.
ПОДКЛЮЧЕНИЕ КРАНА ПИТЬЕВОЙ ВОДЫ

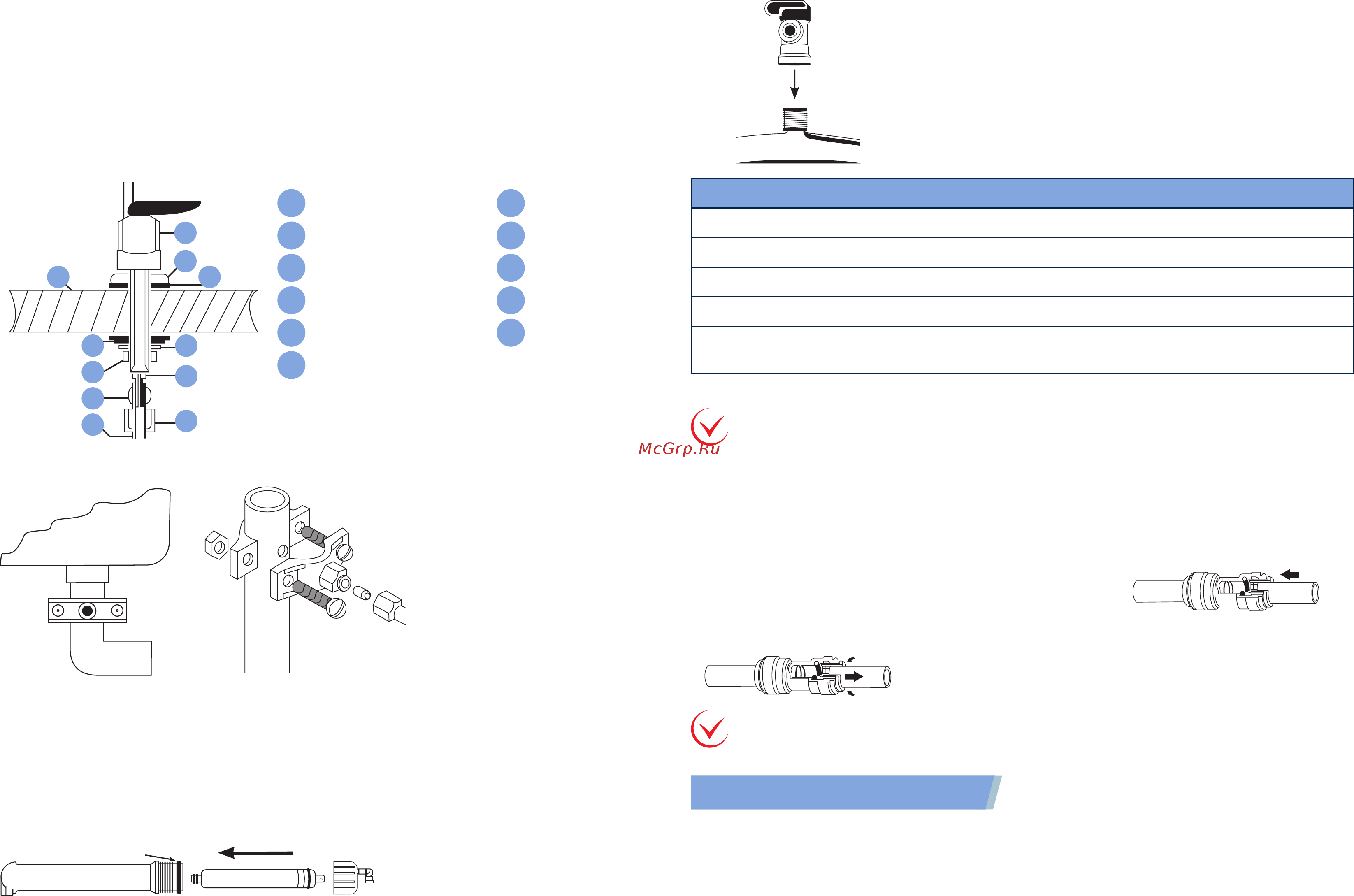

Установите кран по схеме, указанной на (Рис. 3). При необходимости используйте ФУМ-ленту.
Кран для чистой воды
1
Декоративная накладка
2
Резиновый уплотнитель
3
Мойка (столешница)
4
Прижимная шайба
5
6
7
8
9
10
Пластиковая трубка
11
Гайка
7
Вставка в трубку
8
Обжимное кольцо
9
Гайка
10
Стопорная шайба
6
КРЕПЛЕНИЕ ДРЕНАЖНОГО ХОМУТА
1. Просверлите отверстие диаметром 6 мм в месте, куда будет присоединена дренажная трубка.
2. Разместите хомут так, чтобы отверстие в хомуте совпадало с просверленным отверстием в сифоне
(Рис.5).
3. Вставьте пластиковую трубку в скобу хомута и затяните накидную гайку (Рис.5).
4. Затяните крепежные болты. Их следует затягивать равномерно, чтобы две скобы дренажного хомута
размещались параллельно одна другой.
Дренажный хомут подходит для
п р и м е н е н и я с б о л ь ш и н с т в о м
с т а н д а р т н ы х п л а с т м а с с о в ы х
дренажных патрубков. Устанавливать
дренажный хомут необходимо по
вертикальной части трубы до первого
изгиба сифона (Рис.4).
УСТАНОВКА МЕМБРАНЫ
Мембрана устанавливается в соответствии
с Рис.6.
Рис. 3
2
3
1
4
10
11
9
8
7
65
Рис. 5Рис. 4
Рис. 6
УСТАНОВКА ВЕНТИЛЯ НАКОПИТЕЛЬНОГО БАКА
ВНИМАНИЕ!
При необходимости трубки гибкого подвода можно укоротить, сохраняя небольшой запас по
длине, необходимый для проведения обслуживания. Следите, чтобы обрезанные края трубок
были ровными – это поможет избежать протечек. Поскольку все фитинги обеспечены
специальными замками, для подсоединения трубок не нужен дополнительный инструмент.
1. Оберните резьбу, находящуюся вверху накопительного бака,
ФУМ-лентой 3-4 раза, проверив плотность намотки.
2. Наверните рукой вентиль бака на подготовленное посадочное
место. Не используйте при этом вспомогательный инструмент
(Рис.7).
3. Подсоедините трубку, идущую от системы, к установленному
вентилю накопительного бака.
Характеристика трубок
A
D
B
C
E
Подача входной воды в систему
Подача очищенной воды в питьевой кран
Подача очищенной воды из системы в накопительный бак
Подача очищенной и минеральной воды в кран
(*для систем с минерализатором и/или биоактиватором)
Сброс загрязненной воды в канализацию
Подсоединение трубок
Отрежьте трубку под прямым углом. Вставьте трубку до упора в
соединительный фитинг с небольшим усилием (Рис.8). Проверьте
соединения, немного потянув за трубку.
Отсоединение трубок
Зажмите кольцо на замке (Рис.9). Вытяните трубку, удерживая
кольцо нажатым.
ВНИМАНИЕ!
Убедитесь, что кран подачи воды перекрыт.
НАЧАЛО РАБОТЫ
1. Перед запуском системы в работу в первый раз или после смены фильтрующих элементов
рекомендуем промыть картриджи предочистки. Для этого отсоедините трубку подачи воды на
мембрану и направьте ее в любую емкость. Запустите систему. После того, как из трубки перестанет течь
вода с угольной пылью, перекройте подачу воды на систему и подключите трубку к корпусу мембраны.
Это необходимо для увеличения срока службы мембраны.
Рис. 7
Рис. 9
Рис. 8
* См. схему подключения.
