4. РЕГУЛИРОВКА НАГОЛОВНИКА (ЧЕТЫРЕ ПОЛОЖЕНИЯ)

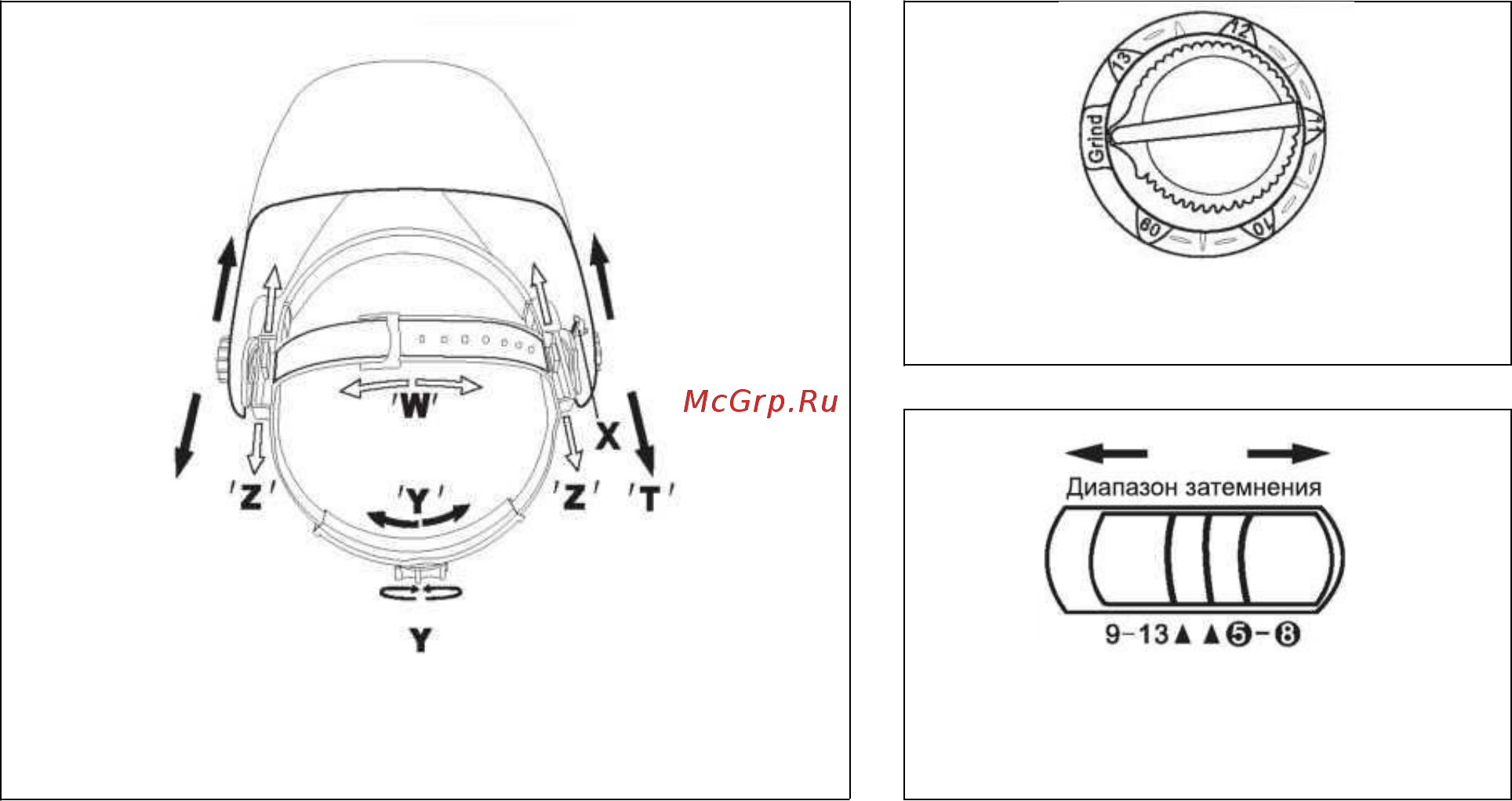

4-1. Высота наголовника (Смотрите регулировку “W” на Рисунке 4)

Регулировка наголовника для правильной глубины посадки по голове обеспечивает

правильное равновесие и надежность.

4-2. Плотность посадки наголовника (Смотрите регулировку “Y” на Рисунке 4)

Нажмите на регулятор, расположенный сзади наголовника, и поверните его влево или

вправо для достижения нужной плотности посадки.

4-3. Регулировка расстояния сварочной маски от лица (Смотрите регулировку

“Z” и “T” на Рисунке 4)

Для регулировки расстояния между лицом сварщика и стеклом маски ослабьте оба

регулятора внешнего натяжения и нажмите внутрь, чтобы крепления вышли из пазов.

Перемещайте вперед или назад до достижения нужного положения и закрепите

регуляторы. (Для правильного обзора с обеих сторон должно быть одинаковое

положение.)

4-4. Регулировка угла наклона сварочной маски (Смотрите регулировку “X” на

Рисунке 4)

Регулировку наклона сварочной маски вперед обеспечивают четыре штырька с

правой стороны оголовья. Чтобы отрегулировать наклон, ослабьте правый прижимной

винт, затем отрегулируйте до достижения желаемого положения. Снова затяните

прижимной винт.

Рисунок 3

Рисунок 4

Рисунок 5
