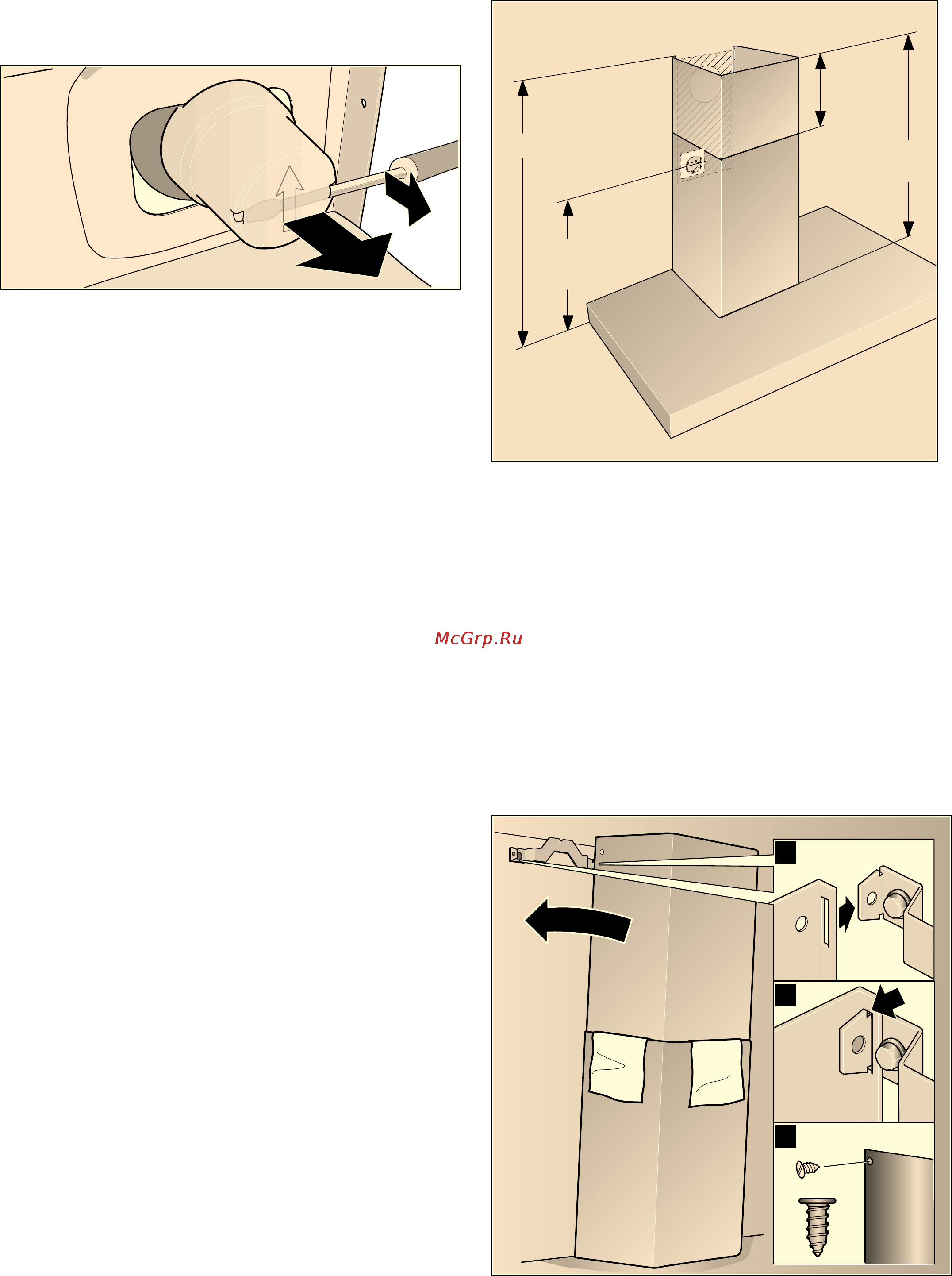

Снятие предохранительных колпачков
Для снятия предохранительных колпачков воспользуйтесь
плоской отверткой.
Крепление соединений труб
Указание: Если используется труба из алюминия, тогда место
присоединения необходимо предварительно сгладить.
Вытяжная труба Ø 150 мм (рекомендуемая величина)
Вытяжная труба крепится непосредственно к воздушному
патрубку и соединение соответствующим образом изолируется.
Вытяжная труба Ø 120 мм
1. Переходной патрубок крепится непосредственно
к воздушному патрубку.
2. Вытяжная труба крепится к переходному патрубку.
3. Оба места соединения соответствующим образом
изолируются.
Электрическое подключение
m Опасность поражения электрическим током!
из-за повреждения сетевого шнура. Сетевой шнур нельзя
сгибать и зажимать при установке.
Необходимые для электроподключения характеристики Вы
найдете на типовой табличке внутри бытового прибора, сняв
металлический жироулавливающий фильтр.
Длина соединительного кабеля: ок. 1,30 м
Этот бытовой прибор отвечает требованиям Правил ЕС
по подавлению радиопомех.
Этот прибор разрешается
подключать только к установленной
согласно предписаниям розетке с защитным контактом.
Розетку с защитным контактом желательно расположить
по возможности позади обшивки вытяжной трубы.
■ Розетка с защитным контактом должна подключаться
к электросети через собственный контур тока.
■ Если по завершении монтажа вытяжки розетка с защитным
контактом оказалась в недоступном месте, то в этом случае
необходимо установить разъединительное устройство,
как при стационарном подключении.
В случае стационарного подключения монтаж требует наличия
разъединительных устройств в виде переключателей
с зазорами между контактами более 3 мм и отключением всех
полюсов (линейные защитные автоматы, предохранители
и контакторы). Стационарное подключение выполняется только
квалифицированным специалистом-электриком.
Монтаж обшивки вытяжной трубы
m Опасность травм!
Cо стороны острых кромок при установке. При установке
прибора всегда надевайте защитные перчатки.
1. Разъедините секции обшивки вытяжной трубы.
Снимите для этого липкую ленту.
2. Снимите защитную пленку с обеих обшивок вытяжной трубы.
3. Вставьте обе обшивки вытяжной трубы друг в друга.
Указания
■ Чтобы избежать царапин, положите на край наружной
обшивки для защиты от царапин бумагу.
– Прорези во внутренней обшивке должны быть направлены
вниз.
4. Обшивки вытяжной трубы установите на вытяжке.
5. Поднимите внутреннюю обшивку вверх и повесьте
на крепежном уголке слева и справа.
¨
6. Зафиксируйте обшивку, опустив вниз. ©
7. Привинтите обшивку при помощи 2 винтов сбоку
к крепежному уголку.
ª
PLQ
PP
PLQ
PP
PLQ
PP
PD[PP
$
%
&
