5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-

ПЛУАТАЦИЮ

5.1.Транспортировка и установка

Станок поставляется упакованным в кар-

тонную коробку.

Для транспортировки используйте стан-

дартный штабелѐр или погрузчик. Предохра-

няйте станок при транспортировке от паде-

ния.

Установка станка должна производиться в

закрытых помещениях, при этом являются

вполне достаточными условия обычной сто-

лярной мастерской.

Поверхность, на которой устанавливается

станок, должна быть достаточно ровной и

способной выдерживать нагрузки. При необ-

ходимости станок можно жестко закрепить

на устанавливаемой поверхности.

По соображениям упаковки станок по-

ставляется не полностью смонтированным.

5.2. Монтаж

Если Вы при распаковке обнаружили по-

вреждения вследствие транспортировки, не-

медленно сообщите об этом Вашему продав-

цу, не запускайте станок в работу!

Удаляйте защитную смазку от ржавчины с

помощью мягких растворителей.

Станок поставляется в разобранном виде.

Перед эксплуатацией необходимо установить

рабочий стол пилы и параллельную направ-

ляющую.

Установка стола

Необходимые инструменты – ключ 13 мм

Пропустите болт с квадратным подголов-

ком M8x50 и квадратную пластиковую встав-

ку (А) через отверстие на механизме накло-

на стола с опорой (В) и на время закрутите

гайку-барашек (С), чтобы она не вывали-

лась.

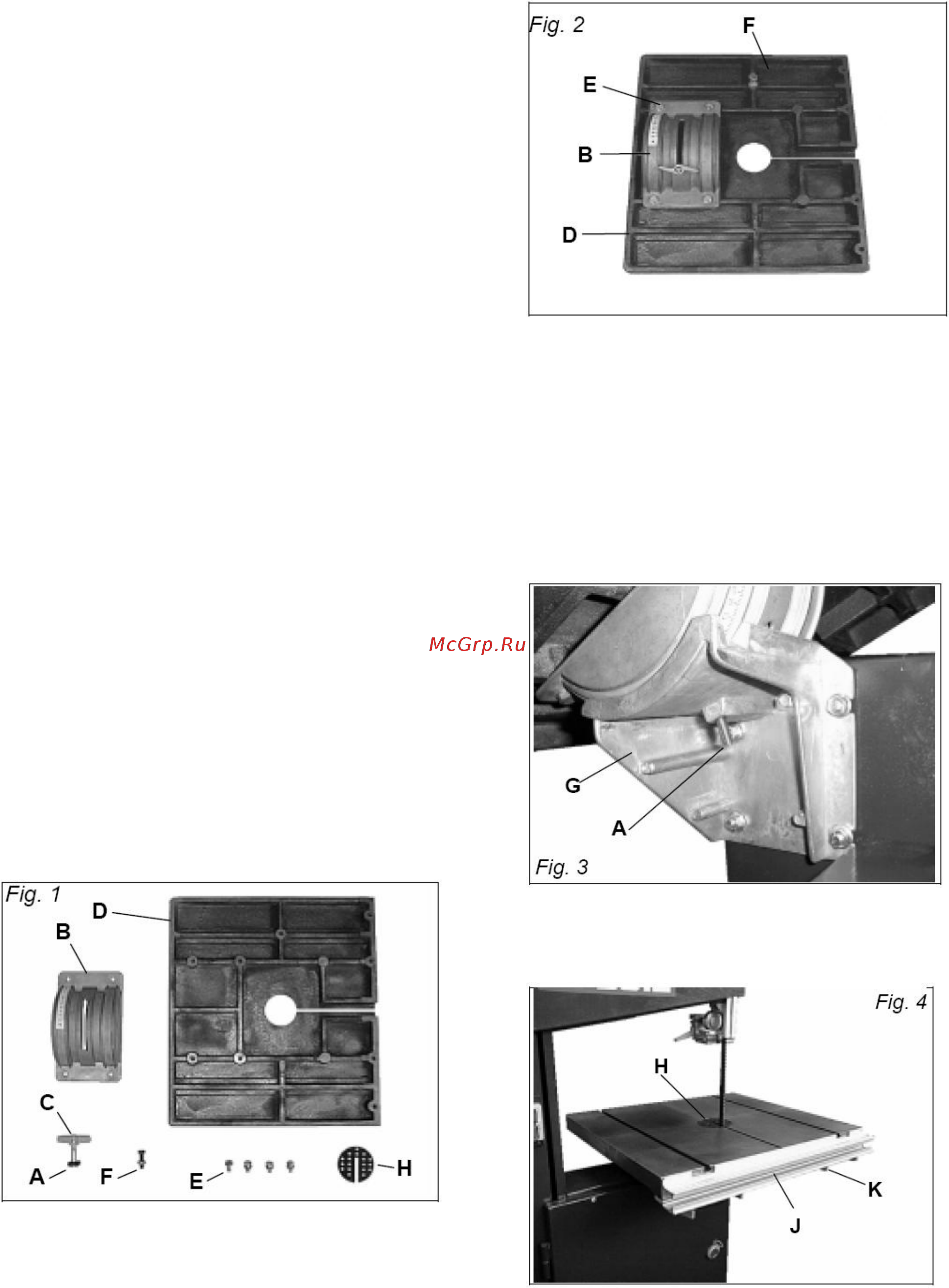

Рис. 1

Четырьмя шестигранными болтами

(М8х16) (Е) и шайбами прикрепите механизм

наклона стола с опорой (В) к нижней части

стола (D), следите за тем, чтобы шкала регу-

лировки угла располагалась как можно бли-

же к краю стола. Рис. 2

Пока стол перевѐрнут, закрепите стопор-

ный винт стола и гайку (F), как показано на

рисунке. Это нужно будет отрегулировать

позже. Рис. 1

Рис. 2

Переверните стол и открутите барашек-

гайку (С) от болта регулировочного блока

(А), болт должен находиться в отверстии ре-

гулировочного блока. Рис. 3

Подвиньте стол и механизм наклона стола

с опорой к опоре наклона стола (G) и затя-

ните болт (А), который соединяет механизм

наклона стола с опорой и опору наклона

стола, Рис. 3. Затяните барашек- гайку.

Рис. 3

Установите пластиковую вставку стола (H)

в центр стола угловой поверхностью вниз.

Рис. 4
