Установка направляющей

Данная инструкция предполагает, что по-

лотно уже установлено, если нет, см. раздел

«Замена ленточного полотна».

Чтобы установить направляющую (J),

прикрепите еѐ четырьмя винтами с шайбами

(К) к переднему краю стола. Рис. 4

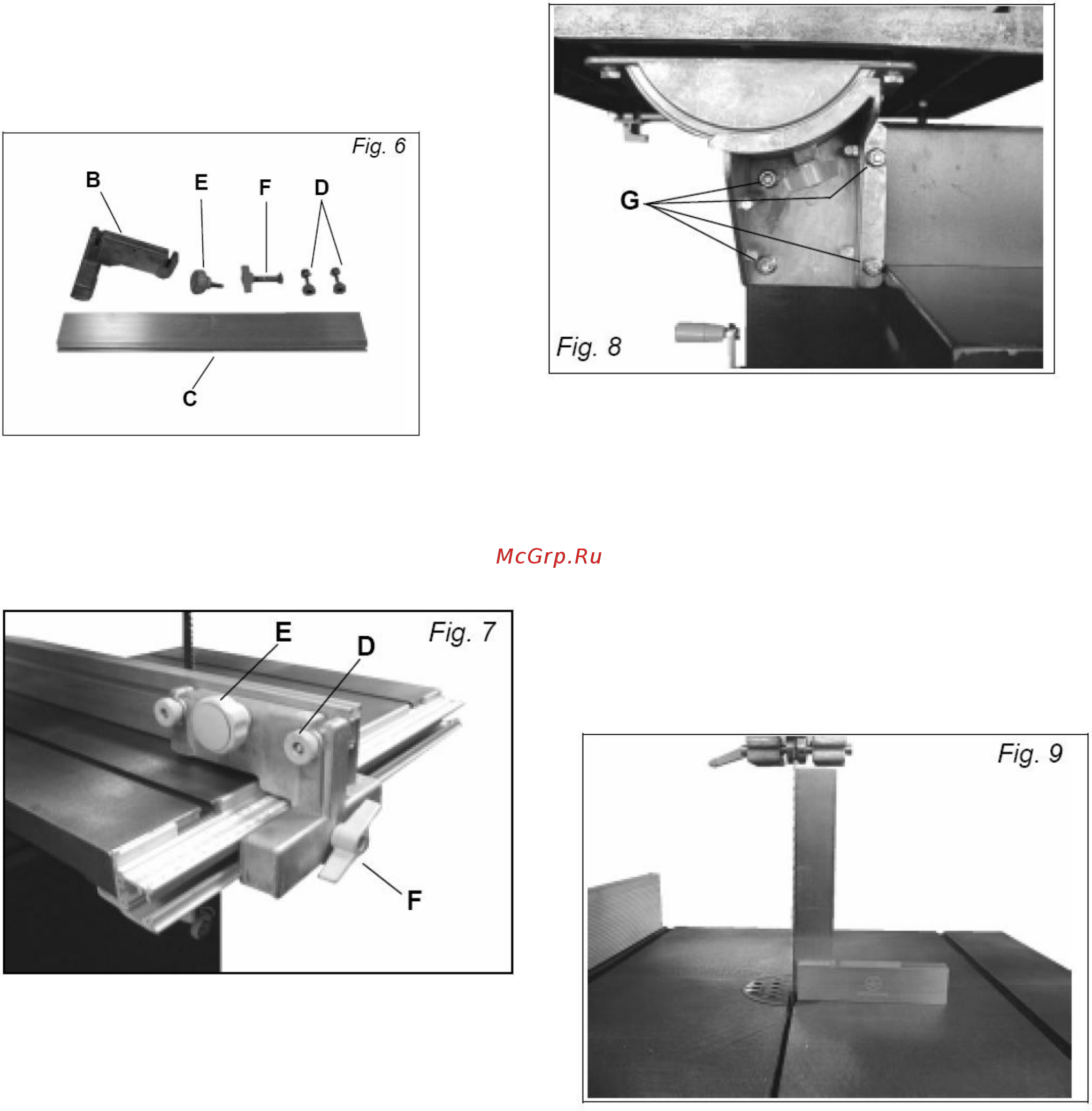

Сборка упора для ведения заготовки

Упор для ведения заготовки можно ис-

пользовать на любой стороне стола, прикре-

пив направляющую (С) с любой стороны

опоры направляющей (В). Рис. 6.

Чтобы собрать упор, болтами M8x50 и

пластиковым барашком (F) прикрепите опору

направляющей (В) Рис.6 к столу пилы.

Двумя маленькими ручками и болтами

M6x40 (D) прикрепите направляющую (С) к

опоре направляющей (В), для регулировки и

фиксации положения используйте большую

ручку (Е), как показано на Рис. 7.

Рис. 7

Регулировка упора

Вертикальная и горизонтальная регули-

ровка направляющей упора(С) производится

двумя маленьким ручками (D) и большой

центральной ручкой (E). Рис. 7

Направляющая должна быть выровнена по

всей длине с пазами на столе и отрегулиро-

вана по вертикали с помощью угольника, ус-

танавливаемого на поверхности стола.

Выравнивание стола относительно по-

лотна

Необходимые инструменты: 13 мм ключ

Чтобы выравнить стол относительно по-

лотна, ослабьте 4 гайки М8 (G) Рис. 8, с по-

мощью которых крепится опора наклона сто-

ла к корпусу станка.

Двигайте стол в сторону до тех пор, пока

полотно не будет находиться по центру

вставки и канавки стола. Снова затяните 4

гайки, чтобы зафиксировать положение сто-

ла.

Рис. 8

Регулировка полотна пилы

Необходимые инструменты: угольник 90º

(не поставляется)

Установить стол перпендикулярно (90º)

полотну пилы можно с помощью регулировки

стопорного винта под столом.

Стопорный винт расположен на верхней

части корпуса нижнего шкива. Чтобы выста-

вить стол, ослабьте стопорную гайку (В), за-

тем отрегулируйте винт (А). Снова затянете

стопорную гайку (В), зафиксировав положе-

ние стола. Рис. 10.

Рис. 9
