7

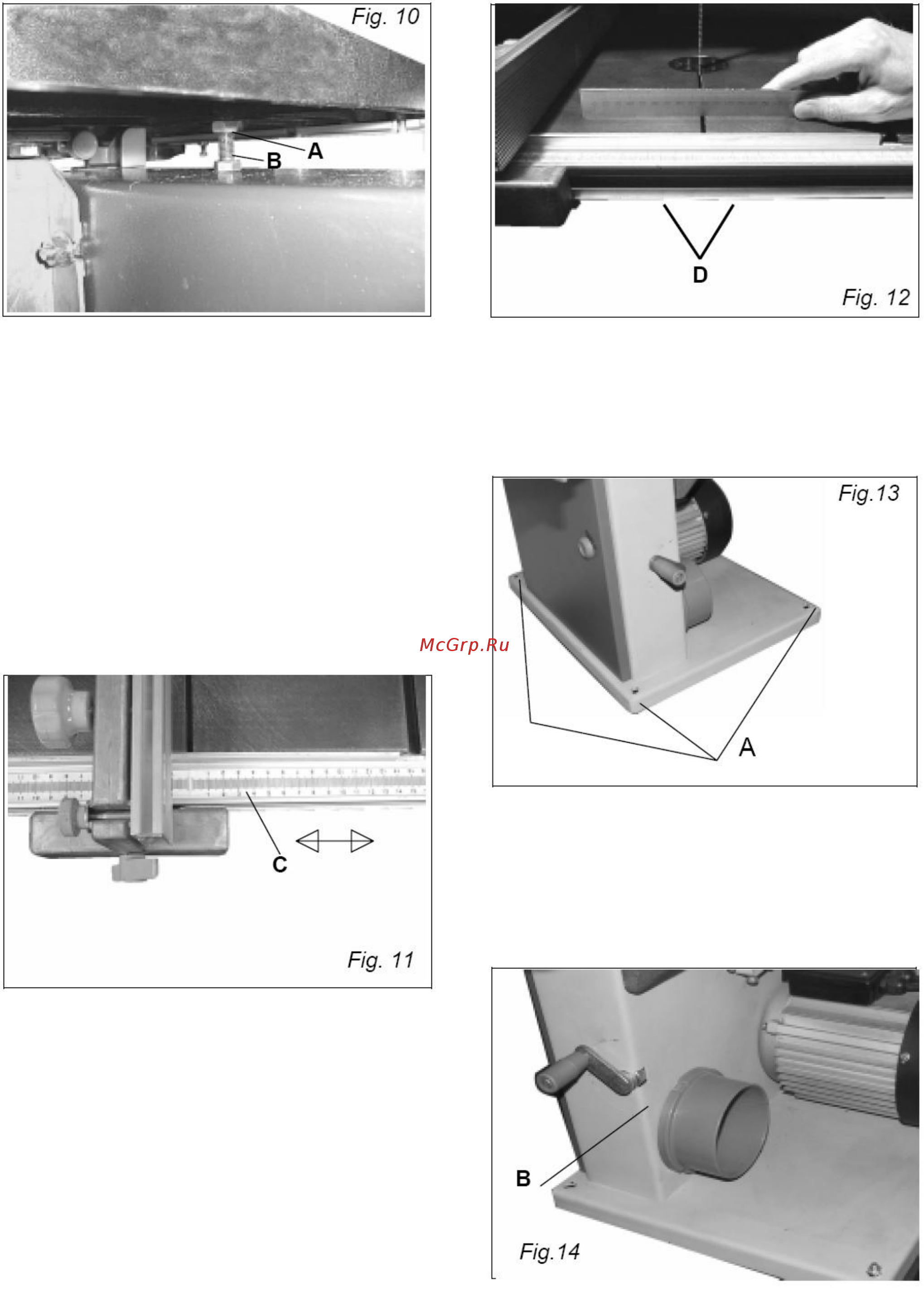

Рис. 10

Регулировка шкалы направляющей

Необходимые инструменты: 10 мм ключ

Чтобы отрегулировать шкалу направляю-

щей, ослабьте четыре винта (см. К, Рис. 4)

под столом и подвиньте шкалу и направ-

ляющую (С) в строну Рис. 11. По окончании

регулировки снова затяните винты

Чтобы проверить регулировку, установите

значение толщины распиливаемой заготовки

на шкале направляющей и сделайте пробный

распил.

Если регулировка сделана верно, то тол-

щина распиленной заготовки должна совпа-

дать с настройками на шкале направляющей.

Проверка параллельности стола

Когда шкала установлена в необходимое

положение, необходимо проверить парал-

лельность стола.

Держите стальной уровень на столе попе-

рѐк канавки вблизи переднего края стола

(см. Рис. 12).

Если уровень показывает, что есть неров-

ность поперѐк стола, необходимо отрегули-

ровать стол с помощью двух винтов и сто-

порных гаек (поставляются со станком), рас-

положенные в нижней части направляющей,

(D) Рис. 12.

Устойчивость станка

Перед эксплуатацией пилы убедитесь, что

станок устойчиво стоит в вертикальном по-

ложении.

В основании пилы есть четыре отверстия

Ø8 мм (А, Рис. 13). Болтами закрепите пилу

на полу, на верстаке или на другой станине.

Вытяжной штуцер

Станок оснащен вытяжным штуцером Ø100

мм (В), Рис. 14.

Рекомендуется перед эксплуатацией под-

ключить пилу к вытяжной установке.

Скорость всасываемого воздуха исполь-

зуемой вытяжной установки должна состав-

лять примерно 20 м/сек.

Нижний кожух полотна

Если открыть дверцу нижнего шкива пи-

лы, то нижний кожух полотна (С) Рис. 15

опуститься вниз.
