Если нижняя дверца закрыта, то кожух

должен установиться в рабочее положение.

Во время эксплуатации станка дверцы

шкива должны быть закрыты.

Наклон рабочего стола

Чтобы установить стол под определѐнным

углом:

Убедитесь, что на рабочем столе нет по-

сторонних предметов.

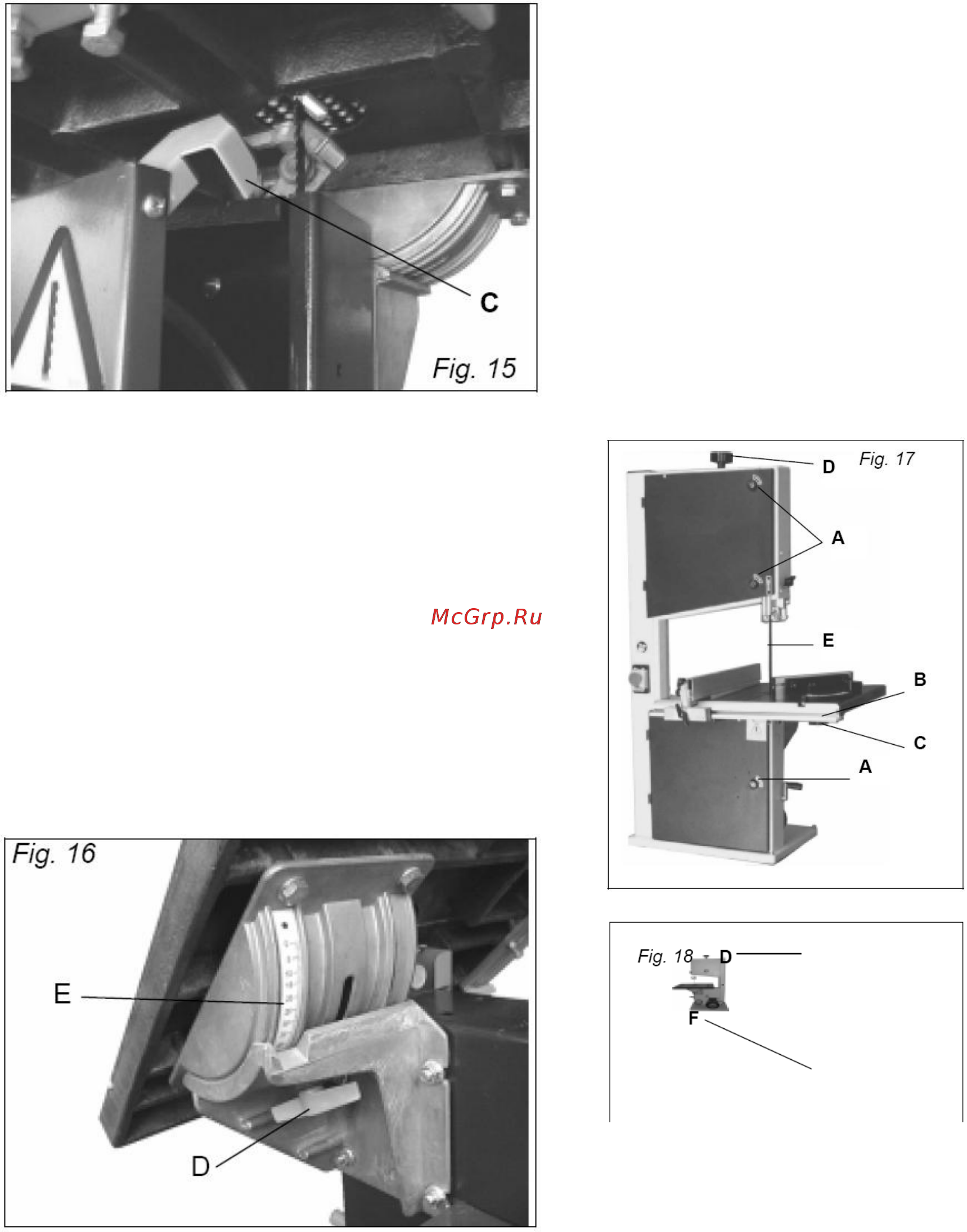

Ослабьте крыльчатую гайку (D) Рис. 16 не

опоре механизма наклона стола, затем уста-

новите стол под нужным углом в соответст-

вии со шкалой (E) Рис. 16.

Когда стол выставлен, затяните крыльча-

тую гайку, чтобы зафиксировать положение

стола.

Примечание: когда Вы используете

функцию наклона стола, для фиксации

заготовки устанавливайте направляю-

щую в нижней части рабочего стола.

Замена полотна пилы

1. Отключите станок от эл.сети.

2. Откройте дверцы верхнего и нижнего

шкива, повернув стопорную ручку (А) с по-

мощью отвѐртки.

3. Снимите направляющую (В) с передней

части стола, ослабив четыре винта (С).

4. Ослабьте натяжение полотна, повернув

большую ручку (D).

5. Снимите ленточное полотно (E), про-

пустив через канавку в столе, верхние на-

правляющие полотна, кожух и паз в цапфе

станка. Для работы с полотном надевайте

перчатки.

6. Устанавливая новое полотно убедитесь,

что зубья нового полотна, в положении, ко-

гда полотно проходит через стол, направле-

ны вниз к Вам.

7. Натяните новое полотно и проверьте

ход полотна, поворачивая верхний шкив.

Полотно должно находиться в центре шкива

(см. Рис. 19).

8. Если необходимо, отрегулируйте ход

полотна, используя ручку регулировки хода

полотна и стопорную ручку (F) Рис. 18, рас-

положенную позади корпуса верхнего шки-

ва. Когда ход полотна отрегулирован, за-

фиксируйте положение полотна.

9. Снова установите направляющие по-

лотна, как описано в разделе «Регулировка

направляющих полотна».

10. Установите направляющую.

11. Перед работой закройте дверцы шкива

и зафиксируйте ручки.

Рис. 17

Рис. 18

Ход ленточного полотна

Отключите станок от эл.сети.

Отрегулируйте ход полотна перед регули-

ровкой направляющих.

Когда полотно установлено и отрегулиро-

вано, прокрутите полотно, вращая рукой

верхний шкив и регулируя ручку хода по-

лотна (F) Рис. 18.

Полотно должно находиться в центре

шкива, как показано на Рис. 19.

Если полотно отрегулировано верно, за-

фиксируйте ручку регулировки ход полотна

крыльчатой гайкой.
