Операцию по замене лезвий выполняйте в
следующем порядке:

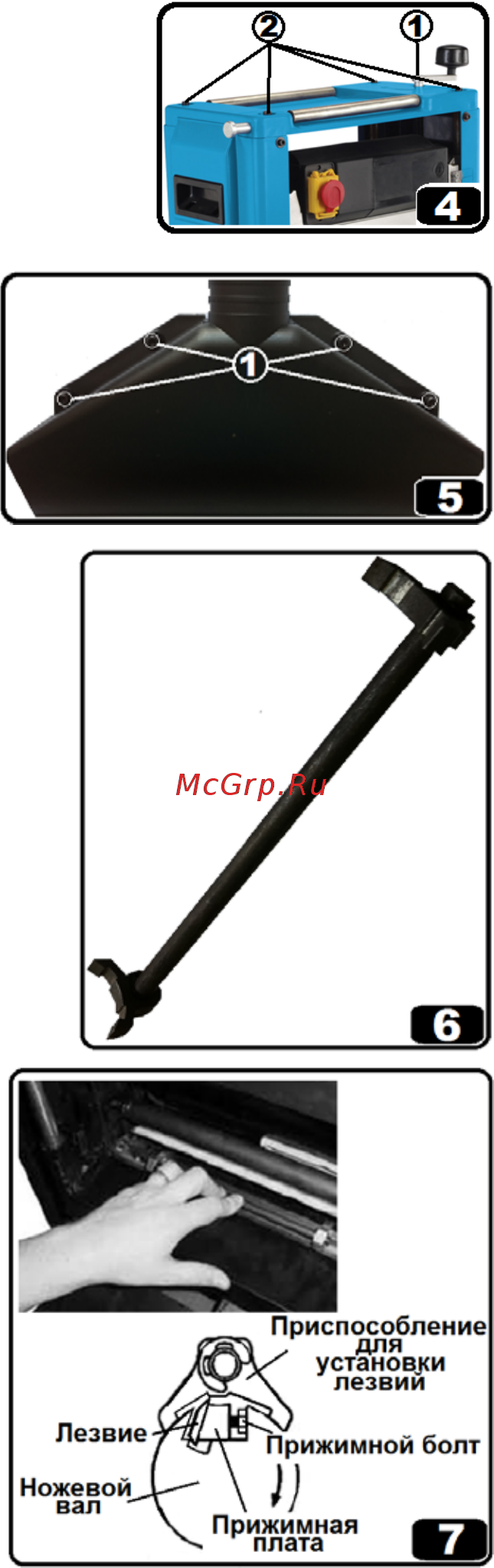

¾ Демонтируйте ручку регулировки высоты
строгания (Рис.4,поз.1).
¾ Открутите 4
ре
шестигранных болта на 6мм., по
углам в верхней части рейсмусового станка
(Рис.4,поз.2), снимите верхнюю крышку.
¾
Открутите4
ре
шестигранных болта на
4мм патрубка вакуумного отсоса
материалов реза (опилок). Аккуратно
демонтируйте патрубок вакуумного
отсоса (Рис.5).
¾ Поверните ножевой вал чтобы
демонтируемое лезвие было
направлено вверх.
¾ Заблокируйте вал, держа его за приводной
шкив.
¾ Ослабьте 6 болтов фиксации лезвия
ножевого вала (закручивайте их по ходу
движения часовой стрелки).
¾ Извлеките
лезвие.
¾ При помощи приспособления (Рис.6)
смонтированного на ножевой вал
установите новое лезвие, выдерживая
расстояния (Рис.7).
¾ Отцентруйте лезвие относительно
середины ножевого вала.
¾ Затяните фиксирующие болты
(откручивая их против движения
часовой стрелки).
¾ Убедитесь в правильности установки
лезвия.
¾ Смонтируйте патрубок вакуумного
отсоса.
¾ Смонтируйте верхнюю крышку.
¾
Установите ручку регулировки высоты
строгания.
¾ Произведите пробный запуск, если
почувствуете вибрацию, немедленно
