3.3. Установка станка, сборка.
Установка станка должна производиться в закрытом помещении, при этом
являются вполне достаточными условия обычной мастерской.
Станок может быть установлен как на ровном устойчивом к нагрузкам
столе/верстаке так и на специальной раме, идущей в комплекте. Чтобы
избежать перекосов при установке на раму, поверхность
установки должна быть абсолютно ровной.
Станок должен быть надежно закреплен болтами к
верстаку, столу или раме, для исключения возможности
передвижения при выполнении некоторых операций и для
большей устойчивости.
Сборку производите на ровной поверхности с достаточным
для операций сборки пространством.

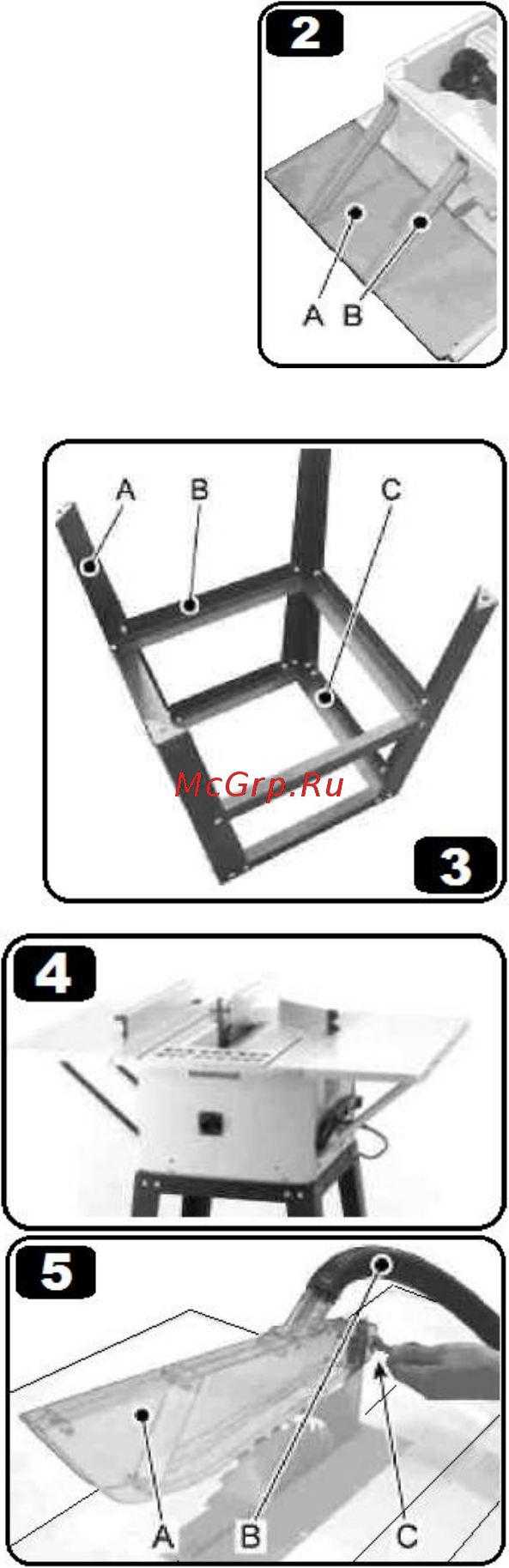

3.3.1.Монтаж дополнительных столов.
После извлечения станка, переверните его на рабочий
стол и произведите монтаж левого, правого и заднего расширений рабочего
стола (Рис.2). Установите по 2 диагональных
суппорта (B).
3.3.2.Сборка рамы.
Установите ножки (A), и поперечные
перекладины (B, C) рамы (Рис.3).
Пользуйтесь метизом, идущим в комплекте
поставки, произведите сборку, но не
протягивайте соединения. Протяжку всех
соединений осуществляйте после установки
рамы на опорную поверхность, это делается
для того, чтобы поймать устойчивое
положение, используя перемещение рамы.
3.3.3.Монтаж станка на раму.
Установите станок на раму и прикрутите
его при помощи 8ми болтов с гроверными
шайбами (Рис.4).
Выровняйте поверхности дополнительных
столов после установки на раму в
соответствии с рабочим столом станка (для
регулировки на дополнительных столах
имеются вертикальные прорези).
3.3.4.Монтаж защитного кожуха
пильного диска (Рис.5).
Всегда устанавливайте защитный кожух
диска (A).
Защитный кожух нужно всегда опускать до
обрабатываемой заготовки, чтобы как
можно лучше закрывать зубья диска.
Запрещается перемещение защитного
кожуха при вращении пильного диска.
6
