Монтируйте защитный кожух пильного диска с
помощью болта входящего в паз, шайбы и
гайки к расклинивающему ножу.
3.3.5.Подключение патрубков вакуумного
отсоса материалов реза.
Перед эксплуатацией станка нужно подключить
его к вытяжной установке либо вакуумному
пылесосу.

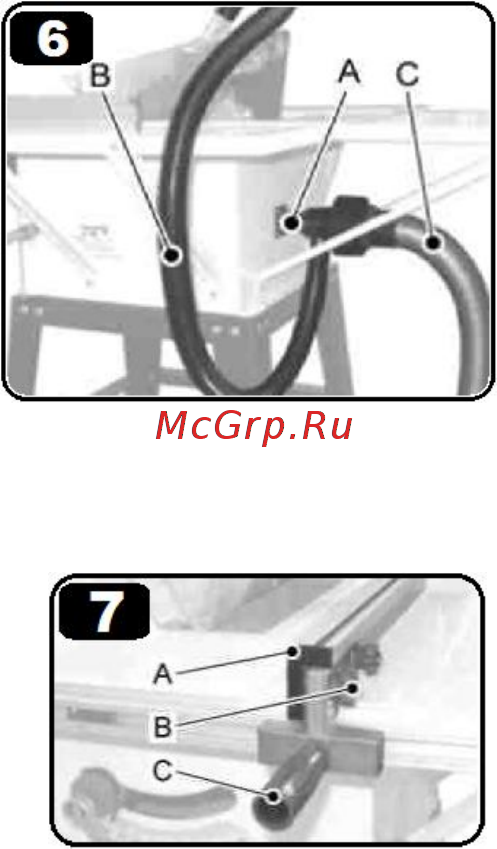

Cмонтируйте соединительный патрубок (А),
подсоедините к нему патрубок вакуумного
отсоса идущий к кожуху пильного диска (B), подключите к отсасывающему
устройству (С) (Рис.6).
3.3.6.Монтаж параллельного упора (Рис.7).
Никогда не производите установку упора при
включенном станке.
Закрепите параллельный упор с помощью винта с
T-образным шлицем и рукоятки C.
Монтируйте упорную шину (A) с помощью 2 винтов
и 2 барашковых гаек (B).
Упорную шину можно перемещать в продольном направлении, а также
плоско размещать на столе.
Производите рез узких заготовок (ширина меньше 120 мм) только с плоско
расположенной на столе упорной шиной.
3.4.Подключение станка к источнику питания.
Станок подключается к сети питания с параметрами указанными в
технической таблице (Табл.1).
При повреждении шнура питания его должен заменить изготовитель или
специалист авторизованного сервисного центра.
При большой длине и малом поперечном сечении проводов питания на этих
проводах происходит дополнительные потери, которые приводят к
проблемам с запуском двигателя и его мощностными характеристиками.
Поэтому для нормального функционирования этого станка необходимо
достаточное поперечное сечение подводящих проводов. При длине
подводящих проводов до 15м, поперечное сечение медных проводов
должно быть не менее 1,5мм². Приведѐнная информация о длине
подводящих проводов относится к расстоянию между распределительным
щитом, к которому подсоединен станок, и вилкой штепсельного разъѐма
станка. При этом не имеет значения, осуществляется ли подвод
электроэнергии к станку через стационарные подводящие провода, через
удлинительный кабель или через комбинацию стационарных и
удлинительных кабелей. Если возникла необходимость воспользоваться
станком вне помещения, следует использовать удлинительный кабель,
рассчитанный на применение в сложившихся условиях, а так же имеющий
соответствующую сертификационную маркировку H05VV-F.
3.5.Включение/Выключение станка.
Станок включается посредством нажатия зеленой кнопки выключателя.
12
