ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК

1. Блок пильный

2. Ножка

3. Ножка

4. Планка

5. Ось с колесами

7. Укосина боковая

9. Планка

10. Стол пильный допол

нительный

12. Патрубок

20. Подпятник

26. Ручка (2 шт.)

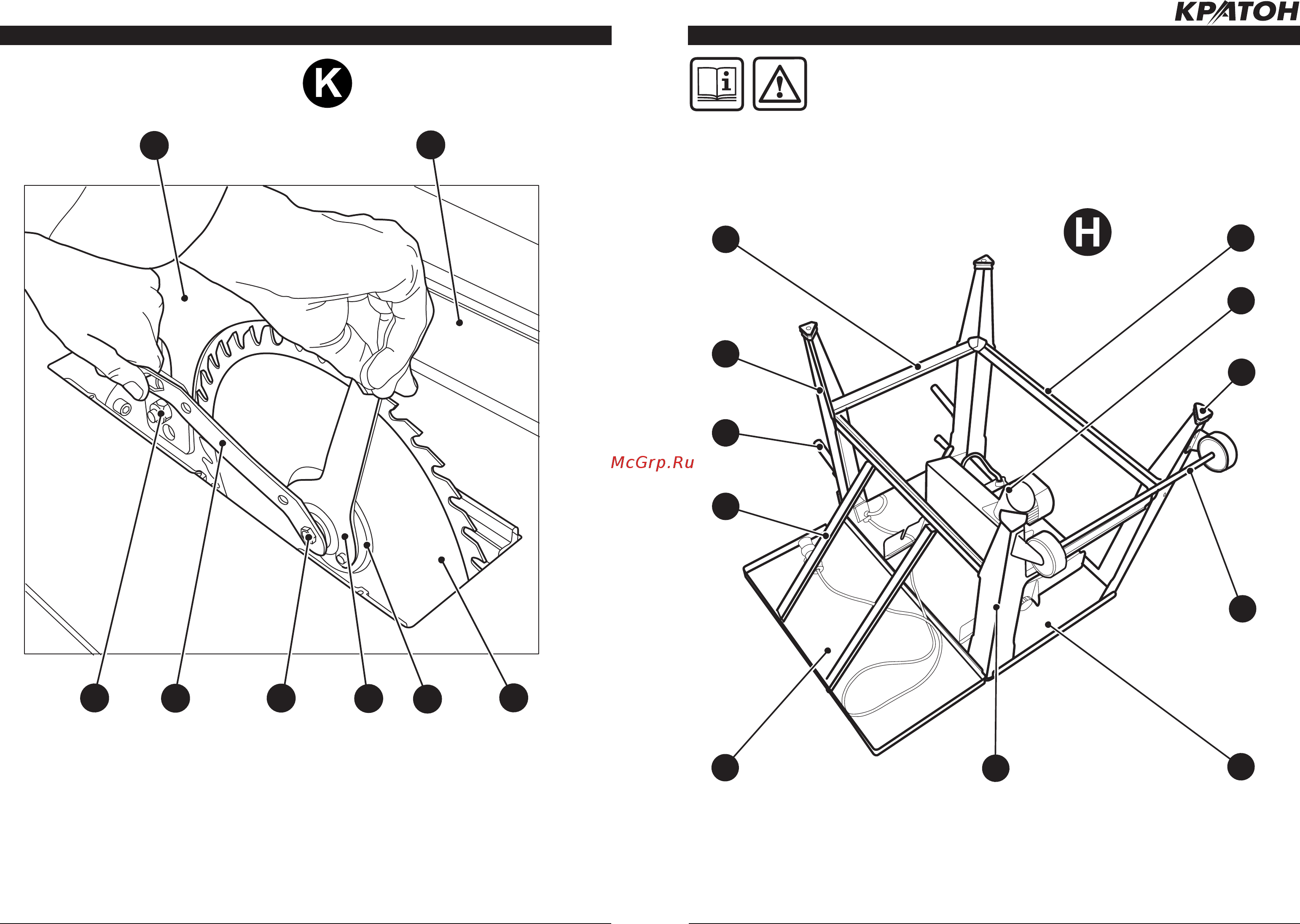

Рисунок H — сборка станка.

Рисунок K — демонтаж пильного диска со шпинделя силового узла.

ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК

www.kraton.ru

ВНИМАНИЕ! Перед пробным пуском необходимо убедиться

в том, что: на станке установлены все защитные кожухи

и крышки; на рабочем и дополнительном пильных столах

нет обрезков досок и посторонних предметов; силовой узел

станка с закрепленным на нем пильным диском зафиксирован с помощью ру

чек; свободному вращению пильного диска ничто не препятствует.

Сравни-

те технические данные станка с данными электрической сети в том поме-

щении, где станок будет эксплуатироваться.

33 49

28. Ключ рожковый

29. Ключ

32. Диск пильный

33. Нож расклинивающий

49. Вкладыш

51. Гайка

52. Фланец наружный

53. Болт с шайбой
