6.3. Полуавтоматическая сварка в защитном газе (MIG/MAG)

1. Соедините источник тока с подающим механизмом при помощи соответствующих

кабелей и разъемов.

2. Установите на аппарат баллон с защитным газом или сварочной смесью, подсоедините

его через редуктор к подающему механизму. Убедитесь в отсутствии утечек и

неплотностей соединений. Газовые шланги не должны быть натянуты, пережаты, иметь

трещины и надрывы. Прикрепите страховочной цепью или тросом баллон к аппарату.

3. Подсоедините горелку к разъему на передней панели управления

подающего механизма и закрутите стопорную гайку до упора.

4. Подсоедините обратный кабель к разъему «-» (поз. 12. см. рис. п. 5.1) в нижней части

передней панели источника тока и поверните по часовой стрелке до упора.

5. Установите катушку (соответствующего размера) с проволокой на ось катушки

механизма подачи.

6. В соответствии с диаметром сварочной проволоки установите подающий ролик.

Необходимо, чтобы размер канавки проволокоподающего ролика соответствовал

диаметру используемой проволоки.

7. Ослабьте винт регулировки прижимного ролика и уложите проволоку в канавку

подающего ролика. Плотно, но не слишком прижмите её регулировочным винтом, а

затем пропустите в канал горелки. Старайтесь держать шланг-пакет горелки как можно

прямее. Нажмите на кнопку «Подача проволоки», для того чтобы проволока вышла из

горелки. Если проволока упирается и не выходит, снимите с горелки контактный

наконечник и осторожно добейтесь выхода проволоки из канала, соберите горелку.

Устанавливайте контактный наконечник необходимого диаметра в соответствии с

диаметром проволоки.

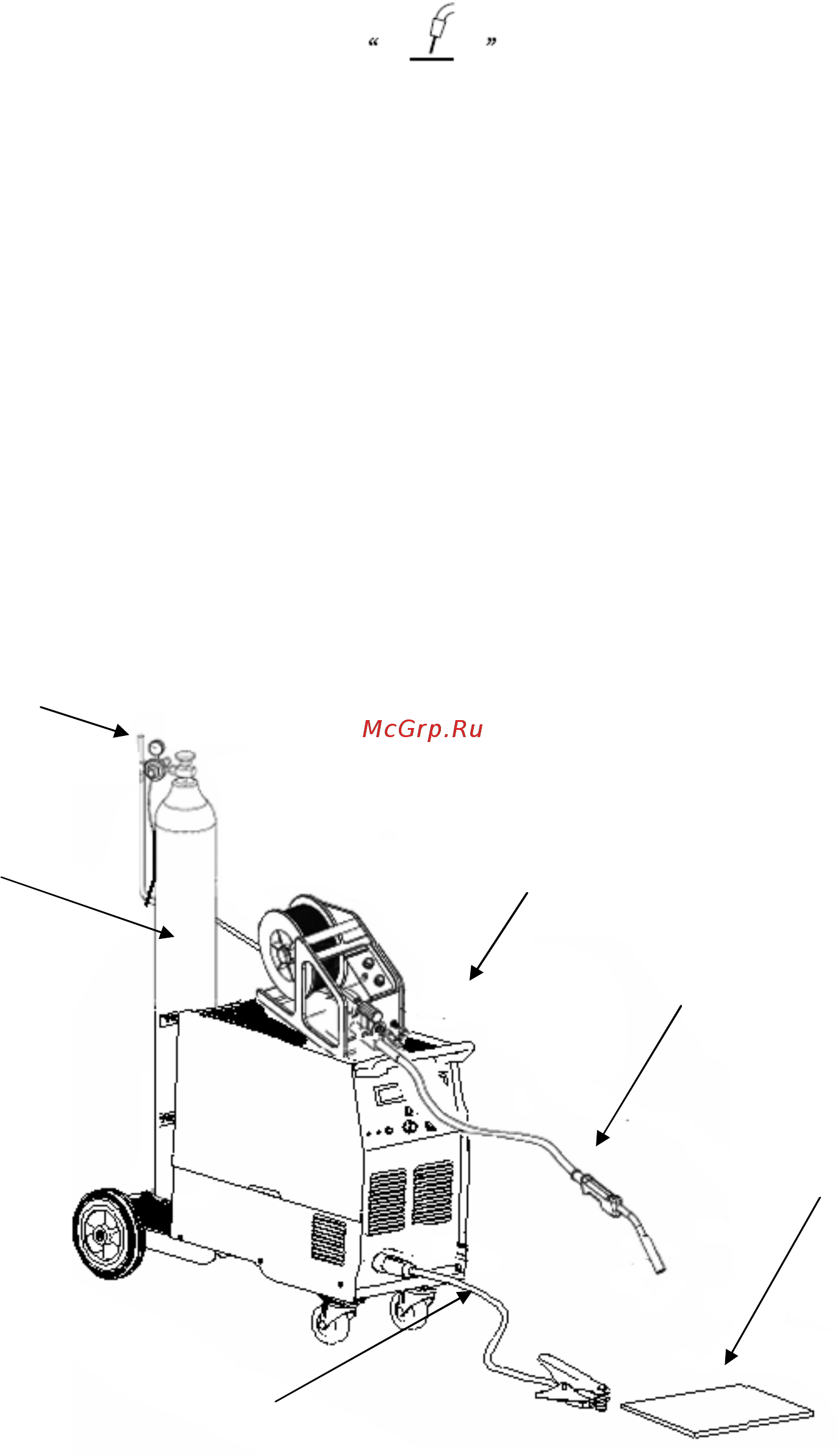

6.3.1.Схема подключения аппарата в режиме MIG.

Изделие

Сварочная

горелка

Обратный кабель с

зажимом

Газовый баллон

Газовый

редуктор

Механизм подачи

проволоки
