www.KEDRWELD.ru
12

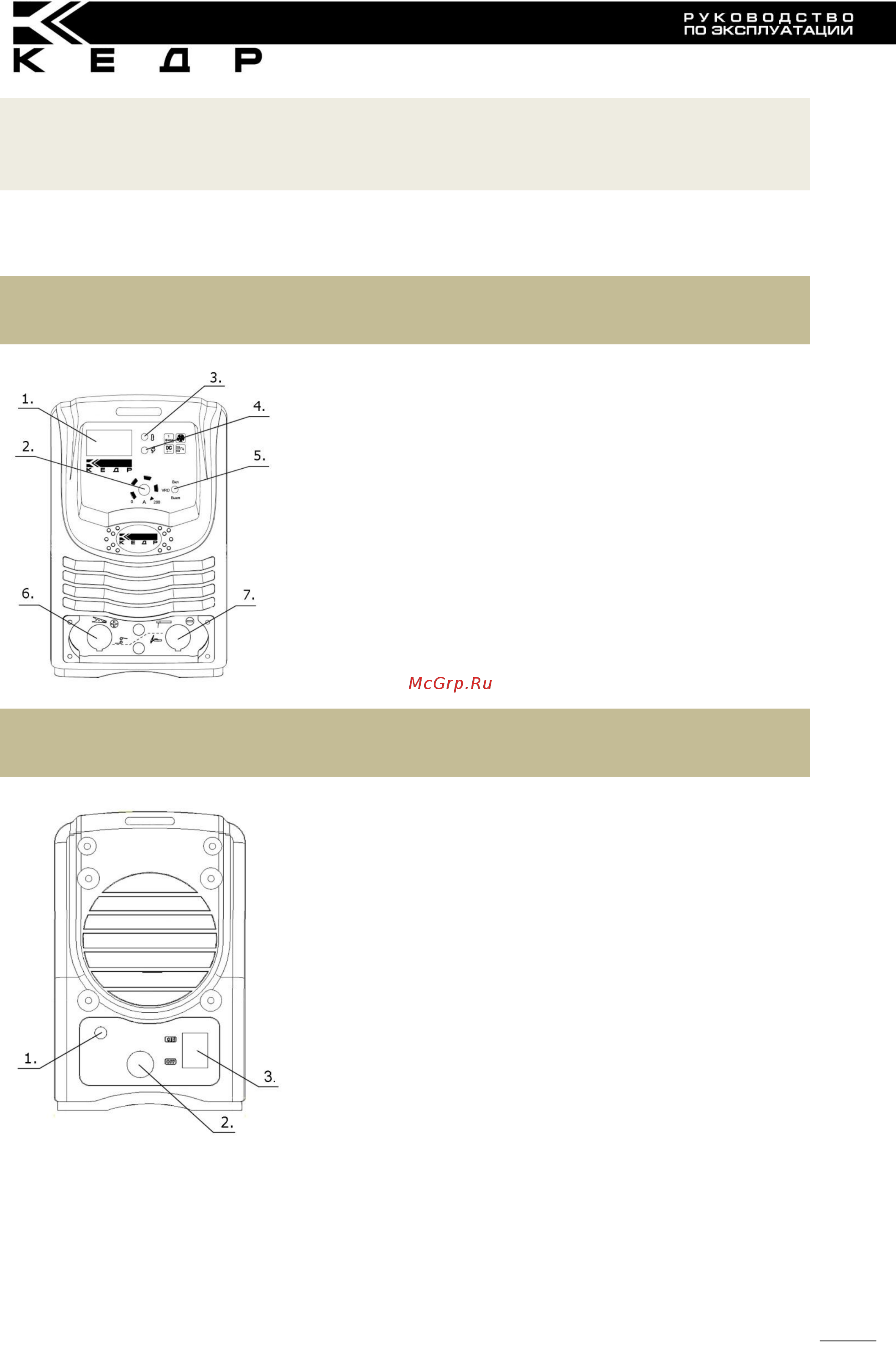

ОПИСАНИЕ ПАНЕЛИ СВАРОЧНОГО ИНВЕРТОРА
Внешний вид:
Передняя панель.
1. Дисплей (показывает значение тока)
2. Регулятор сварочного тока
3. Сигнальная лампа 1 (загорается при
срабатывании термозащиты)
4. Сигнальная лампа 2 (загорается при
включении аппарата в сеть)
5. Тумблер, для выключения и
выключения аппарата.
6. «+» разъем, для подключения
сварочного кабеля.
7. «-» разъем, для подключения
сварочного кабеля.
Задняя панель.
1. Заземление аппарата.
2. Сетевой кабель.
3. Кнопка «Вкл./Выкл.» для выключения и
выключения аппарата.
