www.KEDRWELD.ru
12
Осуществляет управление замкнутой системой обратной связи, обеспечивает постоянство
значения рабочего напряжения и компенсирует перепады питающего напряжения в
диапазоне +/- 15%.
Высокая производительность. Благодаря автоматической подаче проволоки можно
осуществлять сварку в быстром скоростном режиме.
Нет никаких особых требований к применяемой сварочной проволоке. Подходят и
твердые и флюсовые проволоки. Диаметр проволоки от 0.6 до 1.0 мм.
Удобное соединение. Внешние разъемы делают соединения безопасными, быстрыми и
надежными.
Функция ручной сварки. Выполняется рутиловыми или целлюлозными электродами.
Включает функцию капельного переноса в процессе сварки, обеспечивает высокий
уровень напряжения холостого хода, оптимальную, плавную скорость подачи проволоки,
практически безотказное возбуждение дуги.
Благодаря уникальным конструктивным решениям данное оборудование имеет высокую
ремонтопригодность и легкость в обслуживании.
ОПИСАНИЕ ПАНЕЛИ СВАРОЧНОГО ИНВЕРТОРА

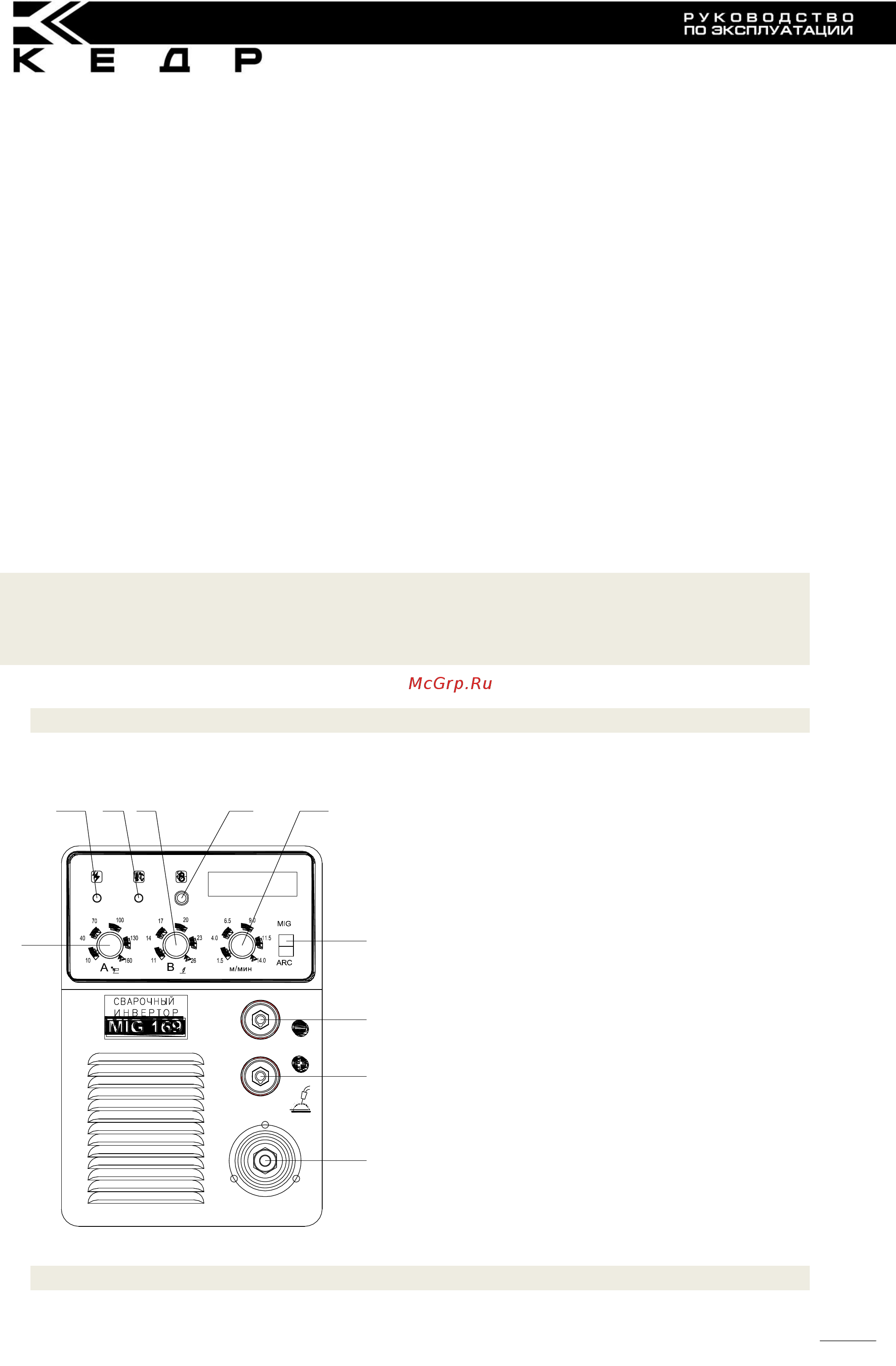

Устройство передней панели управления MIG 169:
51 2 3 6
7
8
9
10
4
1. Индикатор питания (загорается
при включении аппарата в сеть).
2. Индикатор перегрева (загорается
при срабатывании термозащиты).
3. Протяжка проволоки.
4. Регулятор значения тока MMA.
5. Регулятор значения напряжения
MIG.
6. Регулятор значения тока MIG/
скорости подачи проволоки.
7. Переключатель режимов сварки
MMA/MIG
8. Разъем для подключения
сварочного кабеля «-».
9. Разъем для подключения
сварочного кабеля «+».
10. Евроразъём для подключения
сварочной горелки.
Устройство задней панели:
