водонагреватели 5
1 Сливной предохранительный клапан.
2 Ручка слива.
3 Винт фиксации ручки слива.
4 Отверстие для сброса давления воды (под-
ключения дренажной трубки).
5 Тройник подсоединения холодной воды в
бак и смесительный узел.
6 Подключение душа и/или смесителей.
7 Тройник горячей воды (для подключения
следующей точки водоразбора).
8 Заглушка трубы*.
9 Патрубок вывода горячей воды.
10 Смеситель/душ.
* При отсутствии необходимости подключения водонагре
вателя к последующей точке водоразбора устанавлива-
ется заглушка.
Для подключения водонагревателя к водопро-
воду применяются трубы диаметром G1/2.
Подключение обратного предохранительного
клапана: клапан следует устанавливать в месте
входа холодной воды (удостоверьтесь, что гиб-
кая сливная трубка установлена, на отверстие
спуска давления и слива воды и направлена
вниз в специальный дренаж для удаления воды).
Во избежание протечек при подключении тру-
бопровода на концы резьбовых соединений
следует установить комплектные резиновые
уплотнительные прокладки.
Если необходимо реализовать систему водо-
снабжения на несколько водоразборных точек,
используйте способ соединения (см. рис. 4 и 4а).

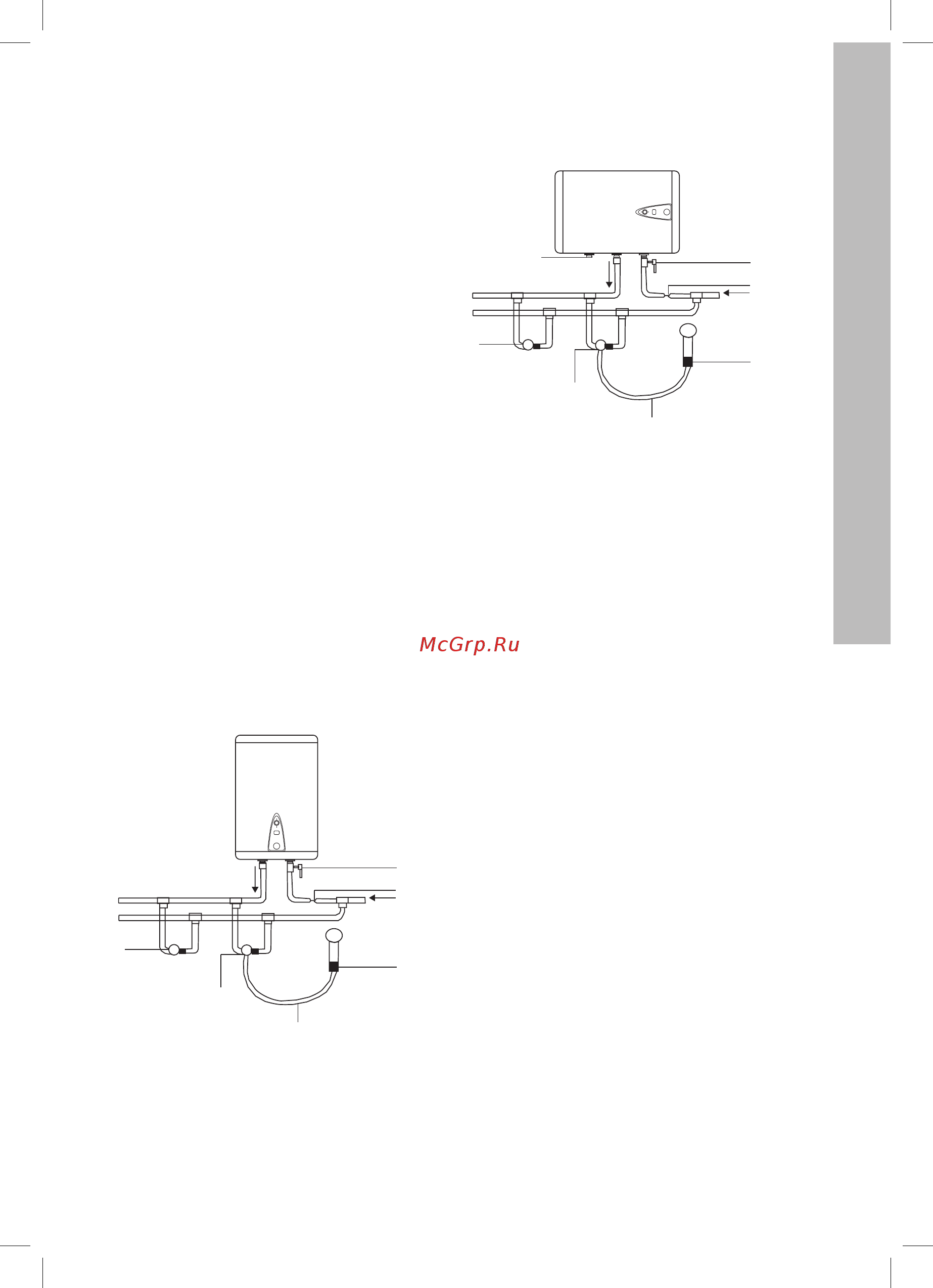

1
Горячая вода
Холодная вода
2
3
4
5
6
Рис. 4
1 Предохранительный сливной клапан.
2 Впускной клапан.
3 Душевая насадка.
4 Металлический шланг.
5 Смеситель.
6 Дополнительная точка водоразбора.
1
Горячая вода
Холодная вода
2
3
4
5
6
7
Рис. 4а
1 Предохранительный сливной клапан.
2 Впускной клапан.
3 Душевая насадка.
4 Металлический шланг.
5 Смеситель.
6 Дополнительная точка водоразбора.
7 Магниевый анод.
Под клю че ние к элек три че с кой се ти
Все во до на гре ва те ли на ко пи тель но го ти па
се рии EWH рас счи та ны на под клю че ние к
элек три че с кой се ти с од но фаз ным на пря же ни-
ем 220/230 В. Пе ред под клю че ни ем убе ди тесь,
что па ра ме т ры элек тро се ти в ме с те под клю че-
ния со от вет ству ют па ра ме т рам, ука зан ным на
таб лич ке с тех ни че с ки ми дан ны ми при бо ра.
При ус та нов ке водонагревателя сле ду ет со блю-
дать дей ству ю щие пра ви ла элек тро без опас но с ти.
При ус та нов ке во до на гре ва те ля в ван ной
ком на те или ту а ле те сле ду ет при ни мать во
вни ма ние ог ра ни че ния, свя зан ные с су ще с т-
во ва ни ем за пре щен но го и за щит но го объ емов
(пространств).
За пре щен ный объ ем – это про стран ство, ог ра-
ни чен ное тан ген ци аль ны ми и вер ти каль ны ми
пло с ко с тя ми по от но ше нию к внеш ним кра ям
ван ны, уни та за или ду ше во го бло ка и пло с ко с-
тью, рас по ло жен ной над ни ми или над по лом,
ес ли сан тех ни ка смон ти ро ва на на по лу, на вы со-
те 2,25 м.
За щит ный объ ем – это про стран ство, ог ра-
ни чи ва ю щие го ри зон таль ные пло с ко с ти ко то-
ро го со впа да ют с пло с ко с тя ми за пре щен но го
объ ема, а вер ти каль ные пло с ко с ти от сто ят от
со от вет ству ю щих пло с ко с тей за пре щен но го
объ ема на 1 метр.
