5.3 Элементы панели управления (CUT-107 D, CUT-167 D)

1. Панель управления

Панель управления, согласно ниже расположенной схеме, служит для выбора функций и

настройки параметров.

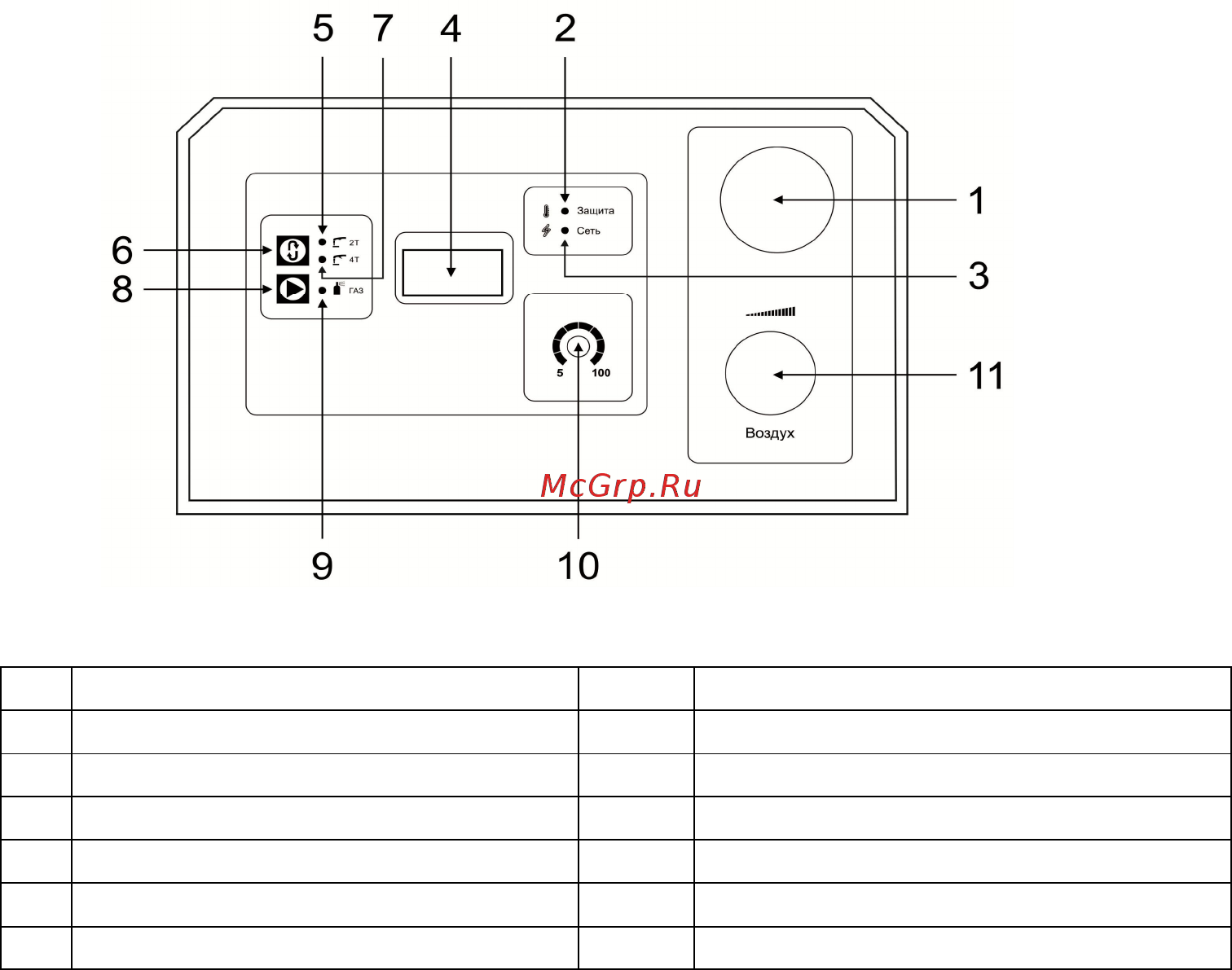

Рис.3. Панель управления

№.

Название № Название

1 Манометр 7 Индикатор 4T

2 Индикатор «Защита» 8 Кнопка проверки газа

3 Индикатор «Сеть» 9 Индикатор проверки газа

4 Цифровой дисплей 10 Регулятор сварочного тока

5 Индикатор 2T 11 Регулятор давления воздуха

6 Кнопка выбора 2T/4T

2. Описание панели управления

2.1. Вращая ручку регулятора (Рис.3,п.10), выставите параметры следующим образом:

Значение параметра увеличивается при вращении ручки регулятора по часовой стрелке, значение

параметра уменьшаются при вращении ручки регулятора против часовой стрелки в процессе

корректировки (параметры будут сохранены автоматически в течение 10с);

2.2. Кнопка выбора 2T и 4T режимов (Рис.3,п.6). Двухтактный режим работы — это режим, при

котором в течение всего сварочного процесса кнопка на горелке должна быть нажата.

Четырехтактный режим работы — это режим, при котором сварочный процесс начинается после

кратковременного нажатия кнопки на горелке. При повторном нажатии кнопки происходит остановка

процесса сварки. Причем в течение сварки кнопка на горелке находится в свободном состоянии.

2.3 Кнопка проверки воздуха: короткое нажатие на кнопку выпускает небольшой объем воздуха,

длительное нажатие (более 1С) служит для большего выпуска объема воздуха. Позволяет проверить

оба газовых клапана (Рис.3,п.8).
