5. Описание панели

5.1 Передняя панель (CUT-107 D, CUT-167 D)

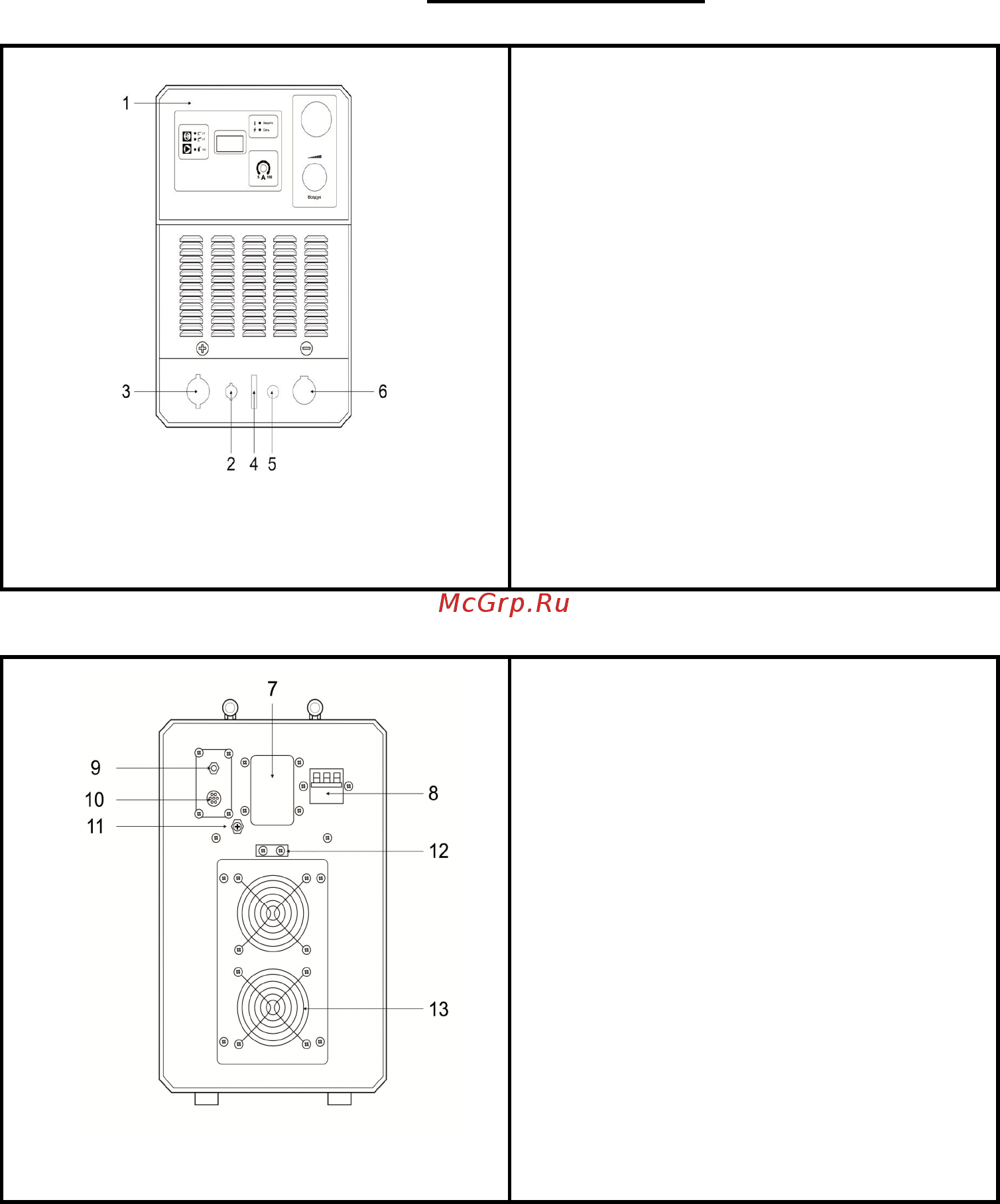

Рис.1. Передняя панель

1. Панель управления

2. Разъем управления плазмотроном

3. «+» выходной соединительный разъем

4. Предохранитель вспомогательной дуги

5. Соединительный разъем для подключения

кабеля вспомогательной дуги

6. Разъем для подключения воздуха к

плазмотрону

5.2 Задняя панель (CUT-107 D, CUT-167 D)

Рис.2. Задняя панель

7. Блок подключения сетевого кабеля

8. Выключатель электросети

9. Разъем для подключения сжатого воздуха

10. Соединительный разъем ЧПУ

11. Винт заземления

12. Фиксирующий паз сетевого кабеля

13. Вентиляторы
