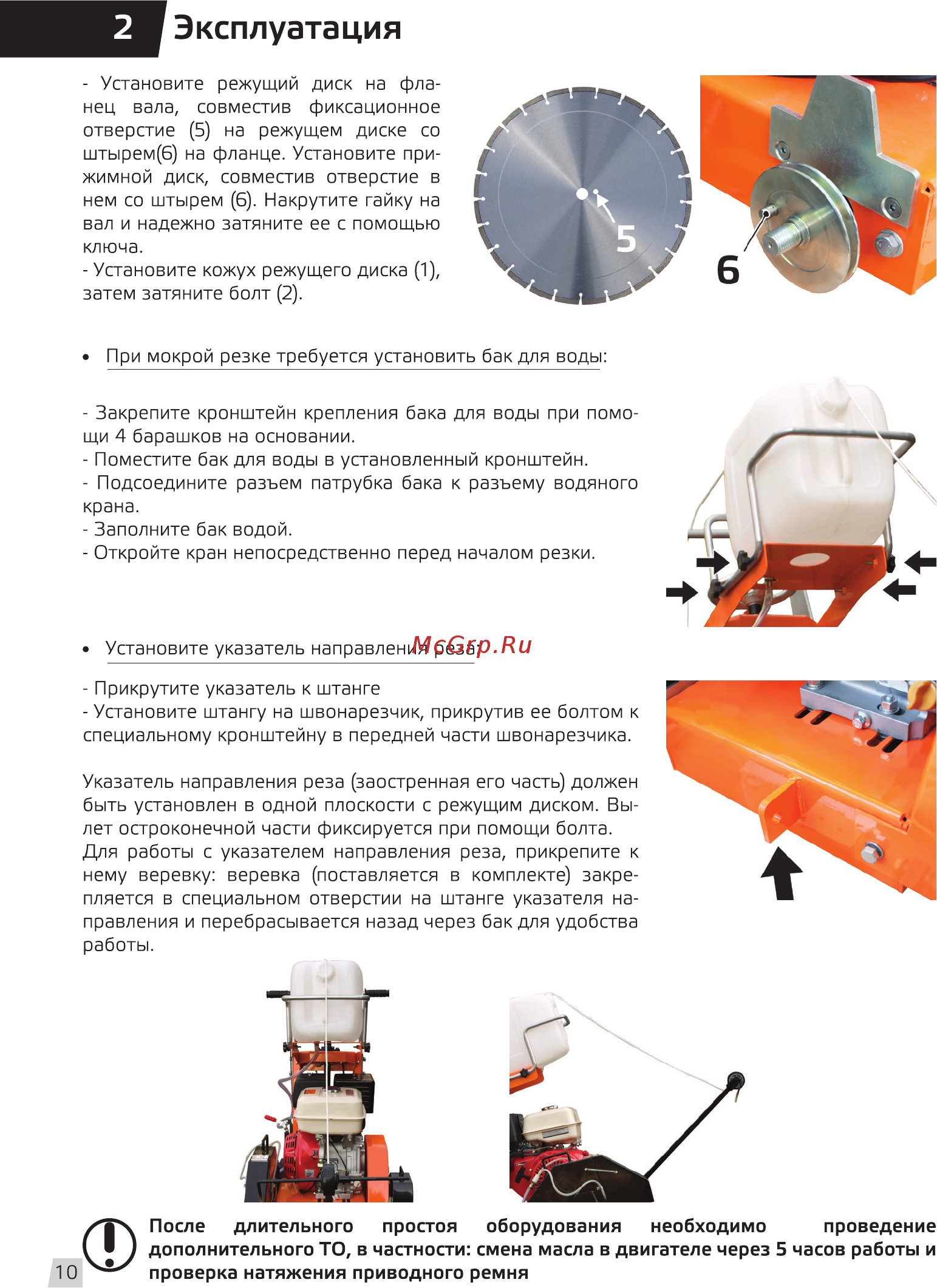

2 1 Эксплуатация Установите режущий диск на фла нец вала совместив фиксационное отверстие 5 на режущем диске со штырем б на фланце Установите при жимной диск совместив отверстие в нем со штырем 6 Накрутите гайку на вал и надежно затяните ее с помощью ключа Установите кожух режущего диска 1 затем затяните болт 2 При мокрой резке требуется установить бак для воды Закрепите кронштейн крепления бака для воды при помо щи 4 барашков на основании Поместите бак для воды в установленный кронштейн Подсоедините разъем патрубка бака к разъему водяного крана Заполните бак водой Откройте кран непосредственно перед началом резки Установите указатель направления реза Прикрутите указатель к штанге Установите штангу на швонарезчик прикрутив ее болтом к специальному кронштейну в передней части швонарезчика Указатель направления реза заостренная его часть должен быть установлен в одной плоскости с режущим диском Вы лет остроконечной части фиксируется при помощи болта Для работы с указателем направления реза прикрепите к нему веревку веревка поставляется в комплекте закре пляется в специальном отверстии на штанге указателя на правления и перебрасывается назад через бак для удобства работы После длительного простоя оборудования необходимо проведение дополнительного ТО в частности смена масла в двигателе через 5 часов работы и проверка натяжения приводного ремня
