Не останавливая торцеватепь, ослабьте усилие прижима и отведите подвижную трубу от торцевателя.

Это позволит плавно и без задиров закончить торцевание.

После торцевания необходимо чистым инструментом удалить стружку из зоны сварки, особенно

-изнутри трубы. Не касайтесь свариваемой поверхности руками!

После удаления стружки сведите трубы и проверьте плотность прилегания свариваемых поверхностей.

Кроме того, несовпадение стенок свариваемых труб должно быть не более 10% толщины трубы.

Некоторые конструкции центраторов позволяют в случае необходимости уменьшить несовпадение

специальными регулировками соосности. Отторцованные трубы должны выступать из фиксирующих

зажимов центратора на расстояние не менее толщины стенки этих труб (см. п.5).

4. Создание грата

Нагревательный элемент (т.н. сварочное зеркало), нагретый до необходимой температуры (см. рис. 7

и 8) располагается между свариваемыми торцами труб, затем торцы труб прижимаются к

нагревательному элементу для предварительного нагрева.

При небольшом увеличении видно, что гладкая на вид поверхность сварочного зеркала на самом деле

имеет неровности. Поверхность торца трубы, обработанная торцевателем, тоже всё-таки отличается

от идеальной плоскости. Поэтому для достижения равномерного контролируемого нагрева

свариваемых торцов необходимо в первый момент эти торцы прижать к нагретому сварочному

зеркалу с существенным усилием. Через короткое время материал свариваемых поверхностей

оплавляется и плотно прижимается к поверхности сварочного зеркала, увеличивая площадь

теплопереноса до 100% площади торца трубы. Каким должно быть усилие прижима при

предварительном нагреве? Усилие это, очевидно, ограничено двумя условиями:

• Создаваемое давление должно быть как можно больше, чтобы 100%-ный тепловой контакт

между

торцом трубы и сварочным зеркалом был достигнут как можно быстрее;

• Создаваемое давление должно быть не очень большим, чтобы выдавливаемый материал

был

вполне расплавленным и текучим.

Этим условиям удовлетворяет усилие, создающее давление 1,5 кгс/смг для изделий из ПНД или 1,0

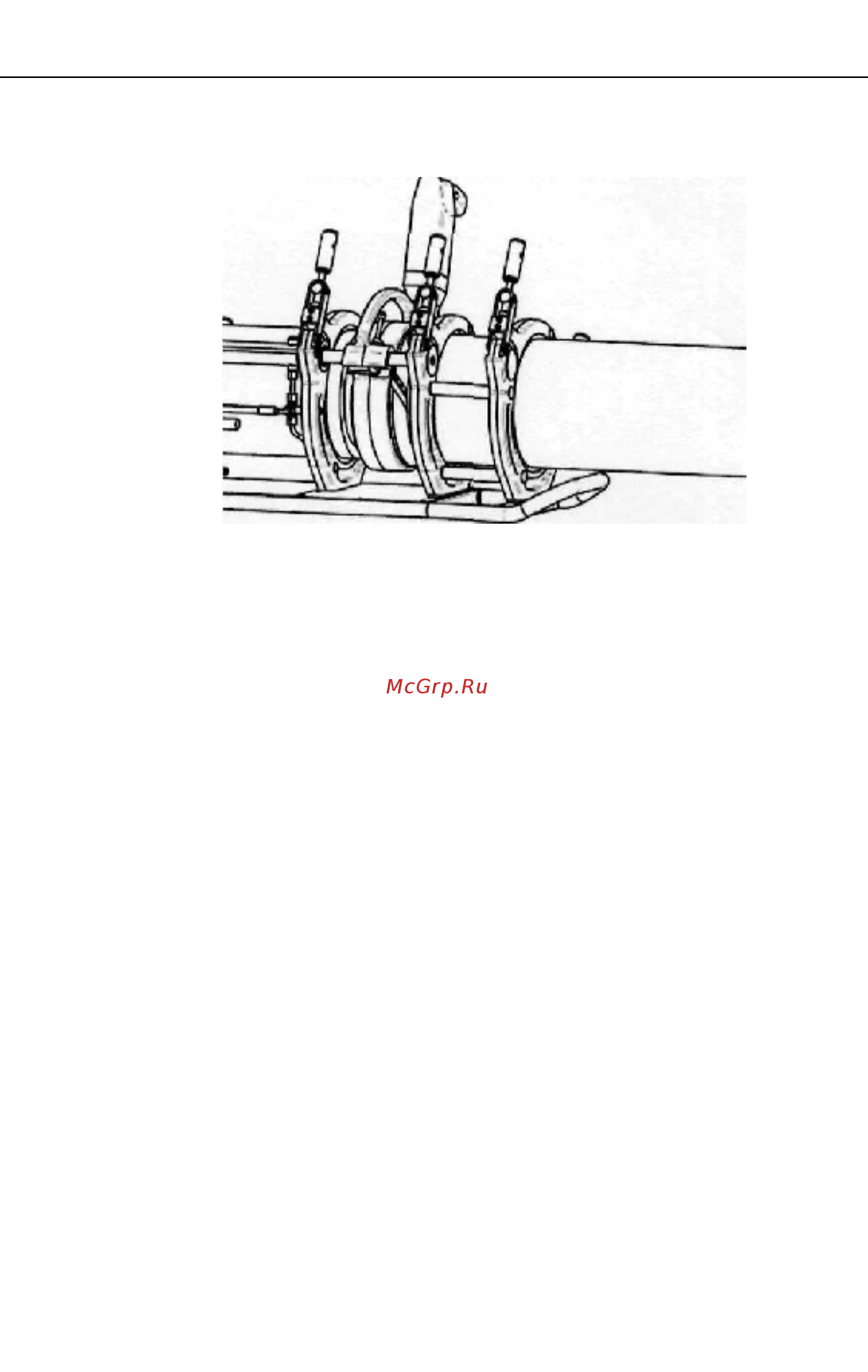

Рис. 5

Установка торцевателя между свариваемыми торцами труб
