-2-

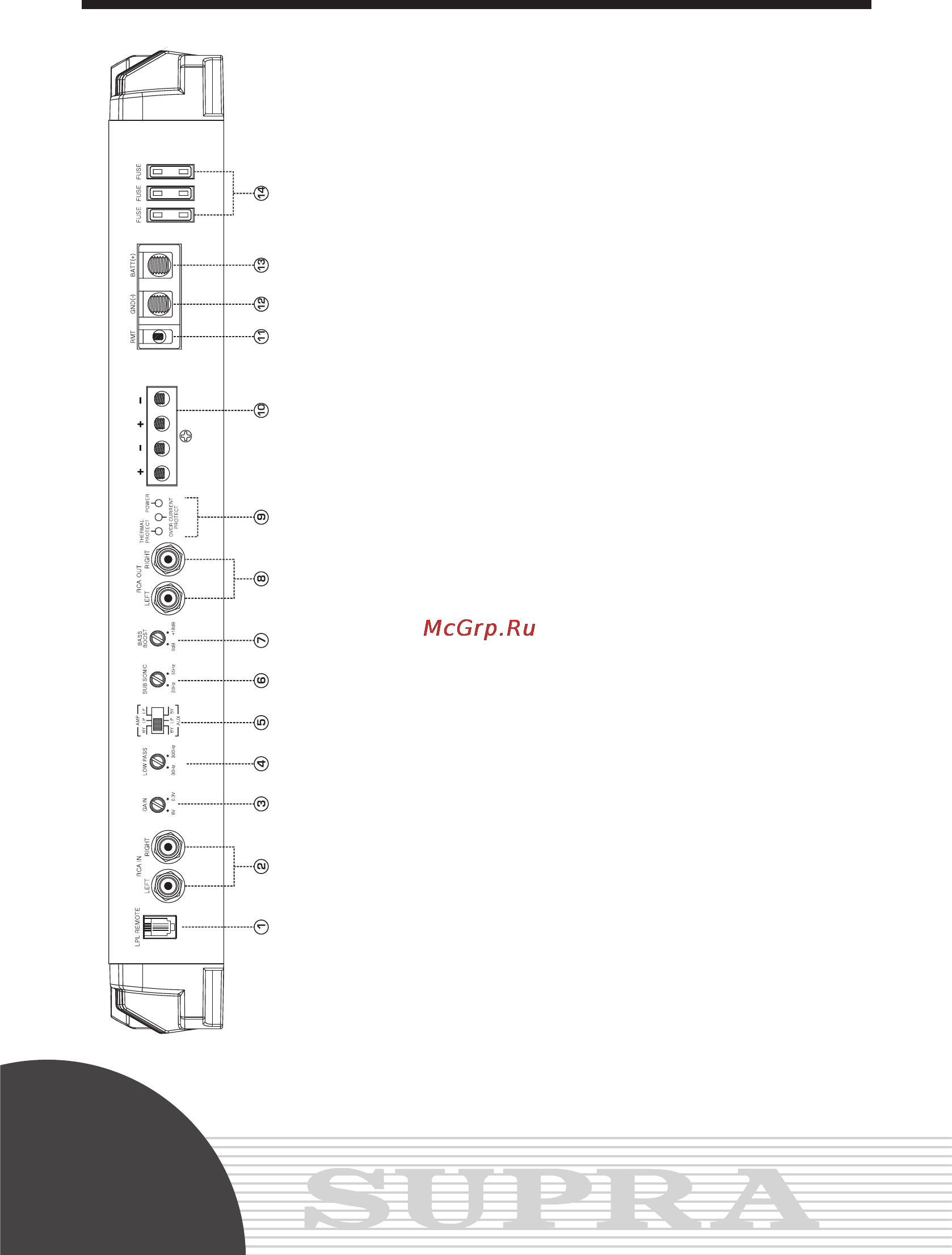

1.РазъёмдлядистанционногорегулятораBassControl
К этому разъёму присоединяется входящий в комплект Bass Control
(ОПЦИЯ), который позволяет регулировать уровень низкочастотного
сигнала усилителя.
2.RCAвход
Используется для соединения усилителя с линейным выходом головно-
го устройства или выходом на сабвуфер.
3.Регулировкавходногосигнала(Level)
Этот регулятор предназначен для настройки уровня входного сигнала
усилителя. Для правильной настройки сначала переведите регулятор
в положение MIN, а регулятор громкости головного устройства в по-
ложение 3/4 от максимума (регуляторы BASS and TREBLE в нулевом по-
ложении). Затем медленно поворачивайте регулятор Level в сторону
положения MAX.
Примечание:
При появлении искажений звука поверните регулятор немного назад.
4.РегуляторфильтраLOWPASS
При подключении к усилителю сабвуфера, установите переключатель
кроссовера в положение LP. С помощью регулятора частоты фильтра
LP установите значение частоты, выше которой должна происходить
фильтрация (обычно 100Hz или меньше).
Примечание:
Неправильная установка частоты LP может повредить динамик.
5.Переключателькроссовера
Переключатель кроссовера позволяет выбрать как режим выхода на
акустические системы, так и режим RCA выхода. При этом шкала режи-
мов над переключателем соответствует выходу на акустические систе-
мы, а шкала под переключателем соответствует RCA выходу. При выбо-
ре режима Full - Subsonic фильтр и Bass Boost отключаются.
6.ФильтрSubsonic
Плавно перестраиваемый фильтр с крутизной 12 дБ/октаву. Шкала про-
градуирована в значениях частоты, ниже которой происходит фильтра-
ция.
7.Регуляторуровнянизкихчастот(BASSBOOST)
Этот регулятор предназначен для плавной настройки подъёма усиле-
ния на частоте 45 Гц в пределах от 0 до +18 дБ.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ · SUPRA SGD-A1800
