ИНФРАКРАСНЫЙ ОБОГРЕВАТЕЛЬ НС-0.8, НС-1.0, НС-2.0

4.1 Комплектность обогревателя должна соответствовать таблице 2.

4. КОМПЛЕКТНОСТЬ

Таблица 2.

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО

ПРИМЕЧАНИЕ

Инфракрасный обогреватель

Комплект монтажных деталей

(находится под крышкой отсека для

подключения)

Руководство по эксплуатации

Упаковка

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1 Схема инфракрасного обогревателя представлена на рис. 1.

1 - Корпус;

2 - Электронагреватель;

3 - Излучающая панель;

4 - Крышка;

5 - Клеммная колодка;

6 - Кабельный ввод.

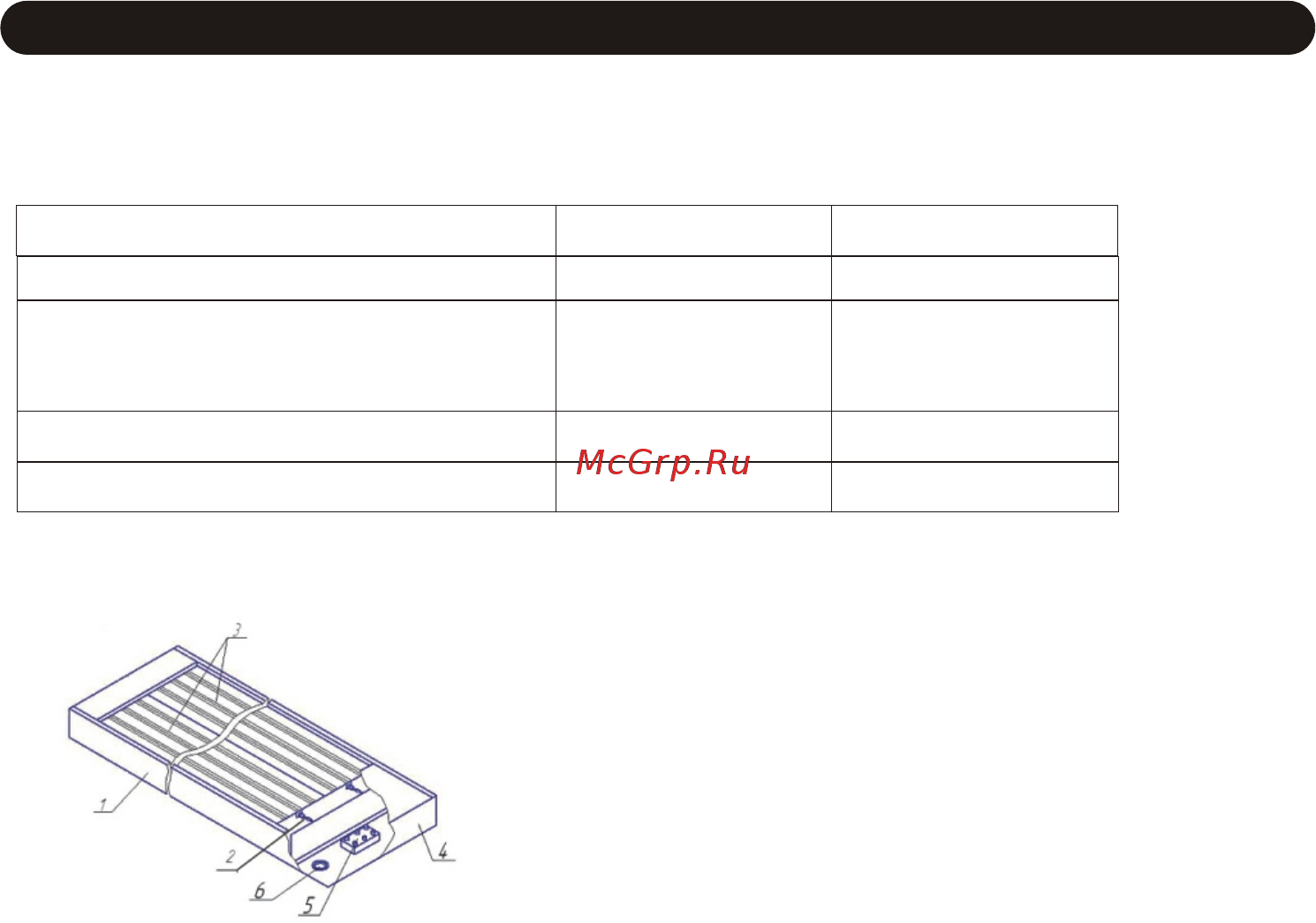

Рис.1. Обогреватель инфракрасный.
