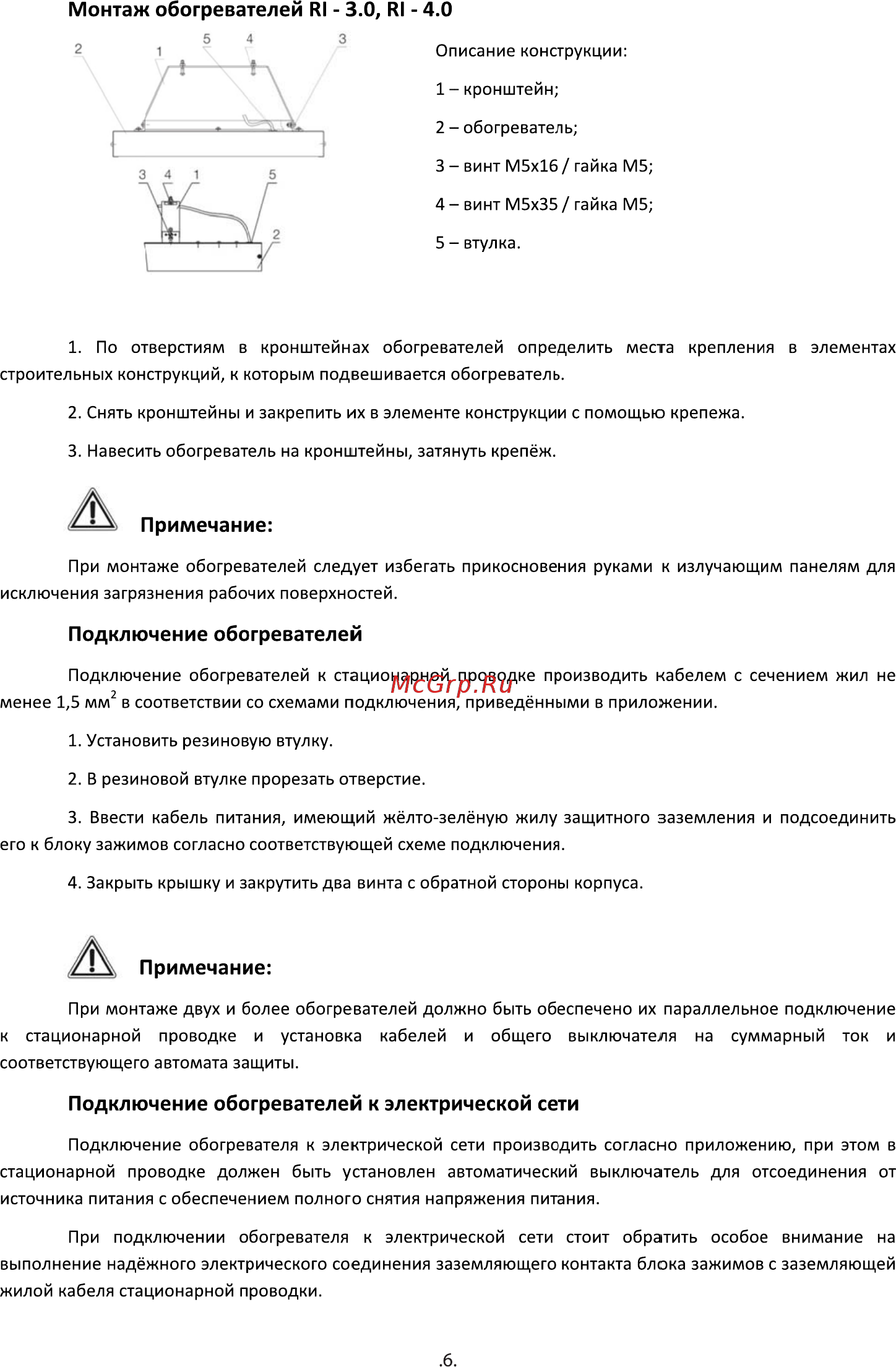

![Roda RI-1.0 [8/20] Подключение обогревателей к электрической сети](/views2/1392988/page8/bg8.png)
Содержание
- Страница 1 1
- Страница 2 2
- X правила безопасности 3
- Инфракрасный обогрев 3
- Примечание 3
- Страница 3 3
- Хо перед началом работы обязательно ознакомиться с руководством по 3
- Эксплуатации 3
- Страница 4 4
- Площадь обогрева инфракрасных обогревателей 5
- Примечание 5
- Страница 5 5
- Технические данные 5
- Интенсивность теплового облучения 6
- Минимальные расстояния от прибора до других поверхностей 6
- Подготовка к работе 6
- Правила установки обогревателя 6
- Страница 6 6
- Монтаж обогревателей r 0 r 1 r 1 81 2 7
- Подключение обогревателей r 0 81 1 81 1 81 2 7
- Примечание 7
- Страница 7 7
- У примечание 7
- К примечание 8
- Монтаж обогревателей r 3 r 4 8
- Подключение обогревателей 8
- Подключение обогревателей к электрической сети 8
- Примечание 8
- Страница 8 8
- Поиск и устранение неисправностей 9
- Примечание 9
- Срок эксплуатации 9
- Страница 9 9
- Транспортировка и хранение 9
- Х у внимание 9
- Эксплуатация прибора 9
- Страница 10 10
- Воронеж 11
- Сервисные центры 11
- Страница 11 11
- Страница 12 12
- Страница 13 13
- Страница 14 14
- Тула 14
- Страница 15 15
- Приложение 16
- Страница 16 16
- 1ю0а 17
- Гарантийный талон 1 17
- Гарантийный талон 2 17
- Гарантийный талон 3 17
- Кооа 17
- Рооа 17
- Страница 17 17
- Страница 18 18
- Страница 19 19
- Страница 20 20
Похожие устройства
- MAFELL KSS 300 MaxiMAX Инструкция по эксплуатации
- Home Element HE-OH1246 Инструкция по эксплуатации
- Timberk THU UL 11 (BL) Инструкция по эксплуатации
- Timberk THU UL 11 (W) Инструкция по эксплуатации
- BESTWELD Best 180 Инструкция по эксплуатации
- Rems 172010 Инструкция по эксплуатации
- Rems 174012 Инструкция по эксплуатации
- Ridgid 44157 Инструкция по эксплуатации
- Ridgid 27033 Инструкция по эксплуатации
- Ridgid 45312 Инструкция по эксплуатации
- Wiederkraft WDK-617022 Инструкция по эксплуатации
- Интерскол 2009-032 Инструкция по эксплуатации
- Эван Warmos-IV- 7,5/ 380 Инструкция по эксплуатации
- Esab Origo Mig C340 PRO 4WDc Инструкция по эксплуатации
- Nowatech ZEEN-2000 PLUS Инструкция по эксплуатации
- Nowatech ZEEN-4000 PLUS Инструкция по эксплуатации
- Nowatech ZEEN-800 PLUS Инструкция по эксплуатации
- Scarlett SC-375 Инструкция по эксплуатации
- Scarlett SC-FH53K01R Инструкция по эксплуатации
- Scarlett SC-33D Инструкция по эксплуатации
Монтаж обогревателей R 3 0 R 4 0 Описание конструкции 1 кронштейн 2 обогреватель 3 винт М5х16 гайка М5 4 винт М5х35 гайка М5 5 втулка 1 По отверстиям в кронштейнах обогревателей определить места крепления в элементах строительных конструкций к которым подвешивается обогреватель 2 Снять кронштейны и закрепить их в элементе конструкции с помощью крепежа 3 Навесить обогреватель на кронштейны затянуть крепёж Примечание При монтаже обогревателей следует избегать прикосновения руками к излучающим панелям для исключения загрязнения рабочих поверхностей Подключение обогревателей Подключение обогревателей к стационарной проводке производить кабелем с сечением жил не менее 1 5 мм2 в соответствии со схемами подключения приведёнными в приложении 1 Установить резиновую втулку 2 В резиновой втулке прорезать отверстие 3 Ввести кабель питания имеющий жёлто зелёную жилу защитного заземления и подсоединить его к блоку зажимов согласно соответствующей схеме подключения 4 Закрыть крышку и закрутить два винта с обратной стороны корпуса К Примечание При к монтаже стационарной двух и проводке и более обогревателей установка должно кабелей и быть обеспечено общего их параллельное выключателя на подключение суммарный ток и соответствующего автомата защиты Подключение обогревателей к электрической сети Подключение стационарной обогревателя проводке должен к электрической быть установлен сети производить автоматический согласно приложению выключатель для при этом в отсоединения от внимание на источника питания с обеспечением полного снятия напряжения питания При выполнение подключении надёжного обогревателя электрического к электрической соединения сети заземляющего жилой кабеля стационарной проводки 6 стоит контакта обратить блока особое зажимов с заземляющей
