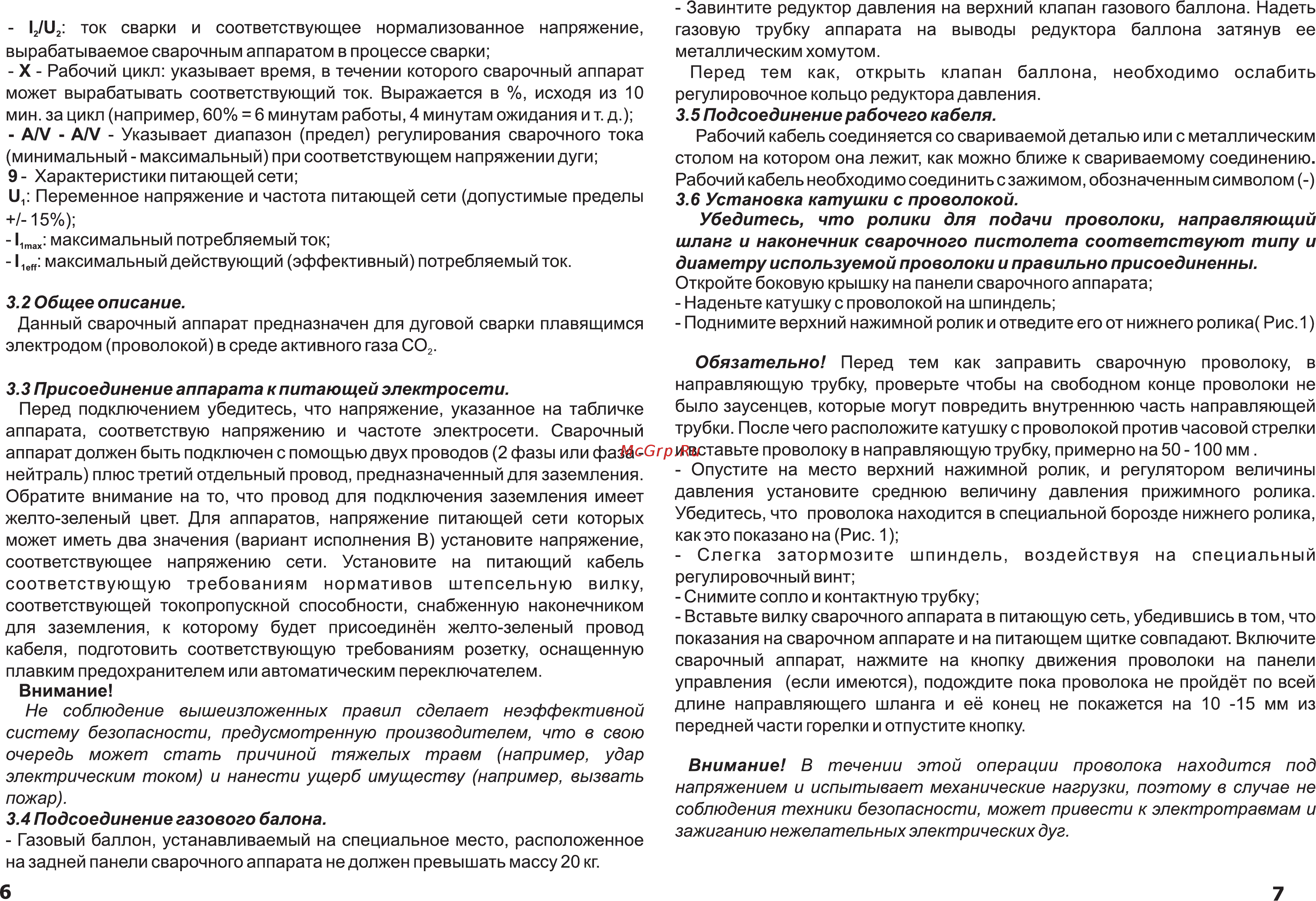

12 и2 ток сварки и соответствующее нормализованное напряжение вырабатываемое сварочным аппаратом в процессе сварки X Рабочий цикл указывает время в течении которого сварочный аппарат может вырабатывать соответствующий ток Выражается в исходя из 10 мин за цикл например 60 6 минутам работы 4 минутам ожидания и т д АЛ АЛ Указывает диапазон предел регулирования сварочного тока минимальный максимальный при соответствующем напряжении дуги 9 Характеристики питающей сети Переменное напряжение и частота питающей сети допустимые пределы 15 11тах максимальный потребляемый ток 11е максимальный действующий эффективный потребляемый ток 3 2 Общее описание Данный сварочный аппарат предназначен для дуговой сварки плавящимся электродом проволокой в среде активного газа СО2 3 3 Присоединение аппарата к питающей электросети Перед подключением убедитесь что напряжение указанное на табличке аппарата соответствую напряжению и частоте электросети Сварочный аппарат должен быть подключен с помощью двух проводов 2 фазы или фаза нейтраль плюс третий отдельный провод предназначенный для заземления Обратите внимание на то что провод для подключения заземления имеет желто зеленый цвет Для аппаратов напряжение питающей сети которых может иметь два значения вариант исполнения В установите напряжение соответствующее напряжению сети Установите на питающий кабель соответствующую требованиям нормативов штепсельную вилку соответствующей токопропускной способности снабженную наконечником для заземления к которому будет присоединён желто зеленый провод кабеля подготовить соответствующую требованиям розетку оснащенную плавким предохранителем или автоматическим переключателем Внимание Не соблюдение вышеизложенных правил сделает неэффективной систему безопасности предусмотренную производителем что в свою очередь может стать причиной тяжелых травм например удар электрическим током и нанести ущерб имуществу например вызвать пожар 3 4 Подсоединение газового балона Газовый баллон устанавливаемый на специальное место расположенное на задней панели сварочного аппарата не должен превышать массу 20 кг 6 Завинтите редуктор давления на верхний клапан газового баллона Надеть газовую трубку аппарата на выводы редуктора баллона затянув ее металлическим хомутом Перед тем как открыть клапан баллона необходимо ослабить регулировочное кольцо редуктора давления 3 5 Подсоединение рабочего кабеля Рабочий кабель соединяется со свариваемой деталью или с металлическим столом на котором она лежит как можно ближе к свариваемому соединению Рабочий кабель необходимо соединить сзажимом обозначенным символом 3 6 Установка катушки с проволокой Убедитесь что ролики для подачи проволоки направляющий шланг и наконечник сварочного пистолета соответствуют типу и диаметру используемой проволоки и правильно присоединенны Откройте боковую крышку на панели сварочного аппарата Наденьте катушку с проволокой на шпиндель Поднимите верхний нажимной ролик и отведите его от нижнего ролика Рис 1 Обязательно Перед тем как заправить сварочную проволоку в направляющую трубку проверьте чтобы на свободном конце проволоки не было заусенцев которые могут повредить внутреннюю часть направляющей трубки После чего расположите катушку с проволокой против часовой стрелки и вставьте проволоку в направляющую трубку примерно на 50 100 мм Опустите на место верхний нажимной ролик и регулятором величины давления установите среднюю величину давления прижимного ролика Убедитесь что проволока находится в специальной борозде нижнего ролика как это показано на Рис 1 Слегка затормозите шпиндель воздействуя на специальный регулировочный винт Снимите сопло и контактную трубку Вставьте вилку сварочного аппарата в питающую сеть убедившись в том что показания на сварочном аппарате и на питающем щитке совпадают Включите сварочный аппарат нажмите на кнопку движения проволоки на панели управления если имеются подождите пока проволока не пройдёт по всей длине направляющего шланга и её конец не покажется на 10 15 мм из передней части горелки и отпустите кнопку Внимание В течении этой операции проволока находится под напряжением и испытывает механические нагрузки поэтому в случае не соблюдения техники безопасности может привести к электротравмам и зажиганию нежелательных электрических дуг 7
