www.kraton.ru

УСТРОЙСТВО АППАРАТА

1. Передняя панель

2. Регулятор силы сварочного тока

3. Индикатор сети

4. Индикатор перегрузки

5. Ремень

6. Силовая клемма (–)

7. Обшивка

8. Силовая клемма (+ )

9. Сварочный кабель с зажимом

10. Сварочный кабель с электрододержа-

телем

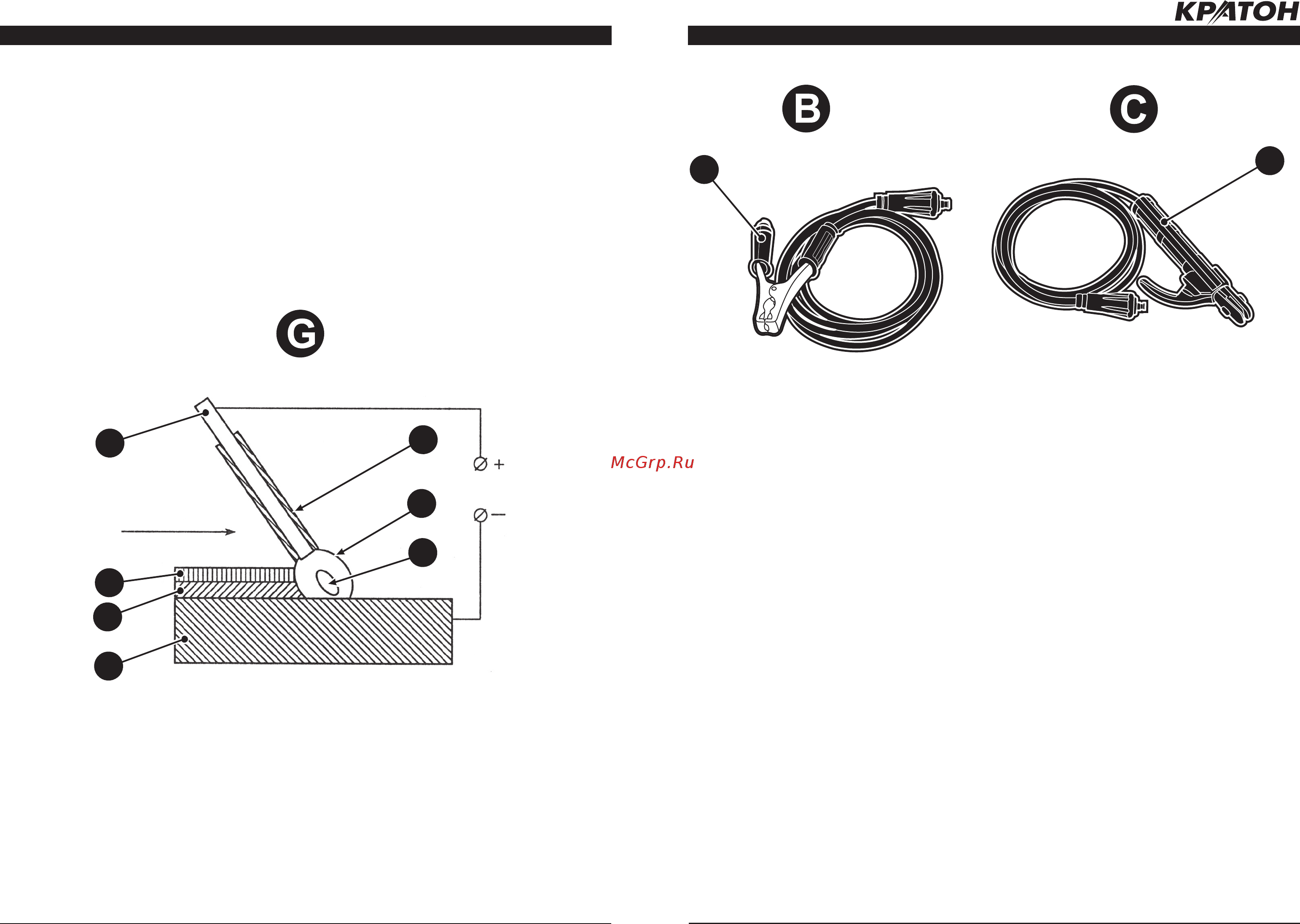

Рисунок B

— сварочный кабель с за-

жимом.

Рисунок C — сварочный кабель с с элек-

трододержателем.

СВАРКА И РЕКОМЕНДАЦИИ

вается при помощи зубила с закругленной

кромкой, а затем наносится следующий

слой. Необходимо обеспечить хороший

отвод тепла от восстанавливаемой дета-

ли.

• Электроды, применяемые при наплавке

поверхностей восстанавливаемых дета-

лей, образующих неподвижное соедине-

ние, должны соответствовать материалу

детали.

• При подвижных соединениях восстанав-

ливаемых деталей, наплавку необходимо

вести электродами, повышающими твер-

дость и изностойкость наращиваемых по-

верхностей.

• После наплавки изношенных поверхно-

стей, восстановленную деталь необходи-

мо подвергнуть механической обработке

с целью восстановления прежних форм и

размеров.

Направление

наплавки

Рисунок G — Восстановление изношенных участков детали методом наплавки.

14. Электрод

15. Восстанавливаемая деталь

16. Наплавленный металл

17. Шлаковая корка

18. Обмазка электрода

19. Газошлаковая защита

20. Сварочная ванна

Устройство и принцип работы аппара-

та

• Общий вид аппарата и кабелей пока-

зан на рисунках А, B и С, его подробное

устройство приведено на схеме сборки.

• Сварочный инвертор с использованием

IGBT-технологии работает следующим

образом:

— напряжение однофазной сети промыш-

ленной частоты преобразуется входным

выпрямителем инвертора в постоянное

напряжение;

— постоянное напряжение в свою оче-

редь преобразуется в переменное напря-

жение повышенной частоты;

— переменное напряжение повышенной

частоты поступает на понижающий высо-

кочастотный трансформатор;

— вторичная обмотка понижающего вы-

сокочастотного трансформатора нагру-

жена на диодный выпрямитель, к выхо-

ду которого через дроссель подключены

электрод и свариваемое изделие.

• Аппарат выполнен в металлическом кор-

пусе, удобном для переноски. На лице-

вой панели аппарата размещены органы

управления и индикации, силовые клем-

мы для подключения сварочных кабелей.

На задней панели закреплен вентилятор

для принудительного охлаждения элек-

тронных схем и силовых блоков аппара-

та, и выключатель электропитания.
