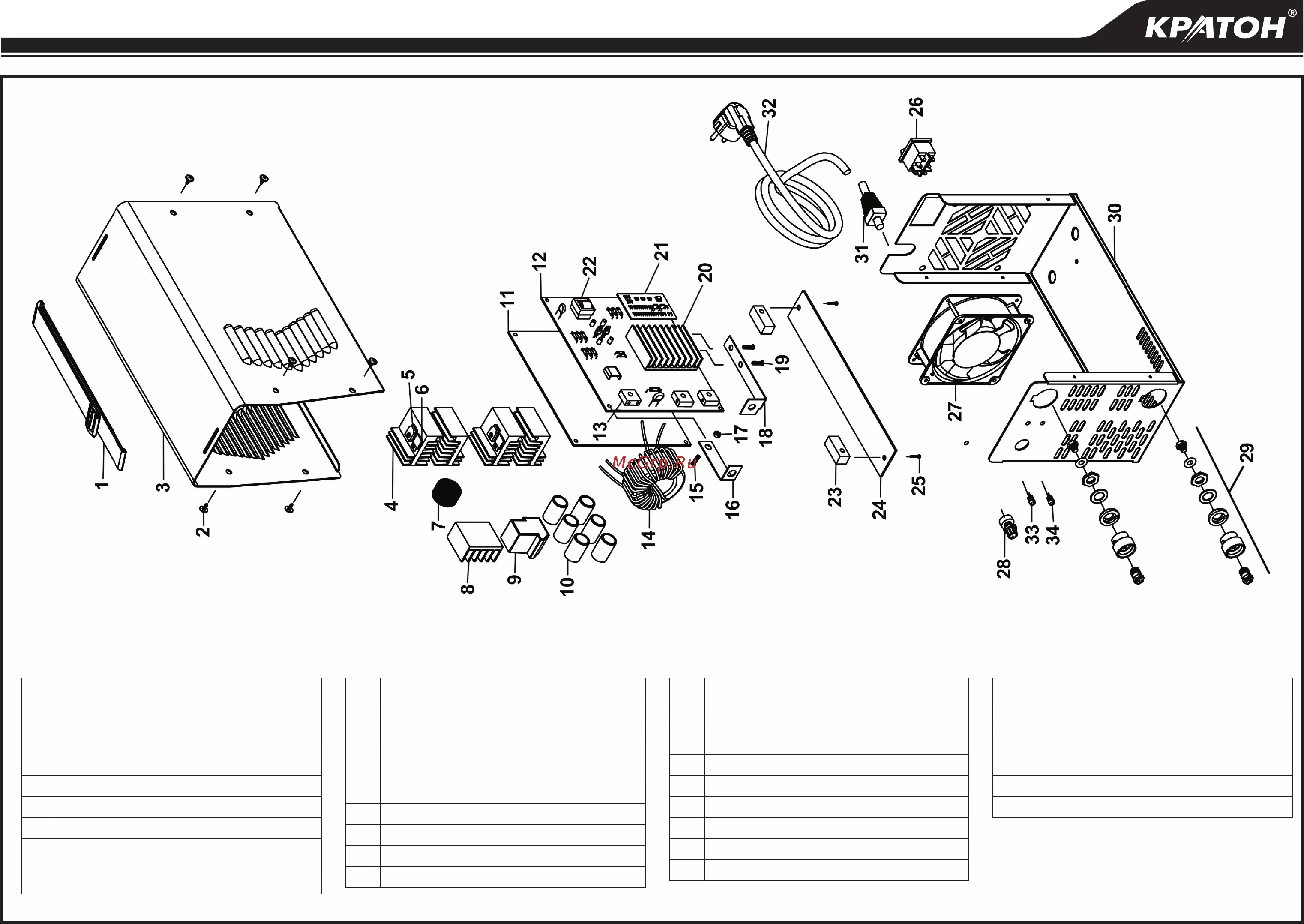

ИНВЕРТОР СВАРОЧНЫЙ Compact WI-150. СХЕМА СБОРКИ, лист 1 - листов 1
Приложение Б, информационное, справочное
1 Ремень
2 Винт самонарезающий
3 Кожух
4
Радиатор охлаждения
IGBT-транзистора
5 IGBT-транзистор
6 Реле температурное
7 Кольцо токовое
8
Радиатор охлаждения выпрями-
тельного моста
9 Реле
10 Конденсатор электролитический
11 Плата печатная
12 Плата печатная
13 Трансформатор
14 Дроссель
15 Винт
16 Контакт медный
17 Гайка
18 Контакт медный
19 Винт
20 Радиатор охлаждения
21 Плата панели управления
22
Трансформатор импульсный с
блоком питания
23 Пластина изолирующая
24 Колодка изолирующая
25 Винт
26 Выключатель
27 Вентилятор
28 Регулятор силы сварочного тока
29 Клемма силовая
30 Корпус
31 Муфта кабеля электропитания
32
Сетевой кабель электропитания с
вилкой
33 Индикатор
34 Индикатор
