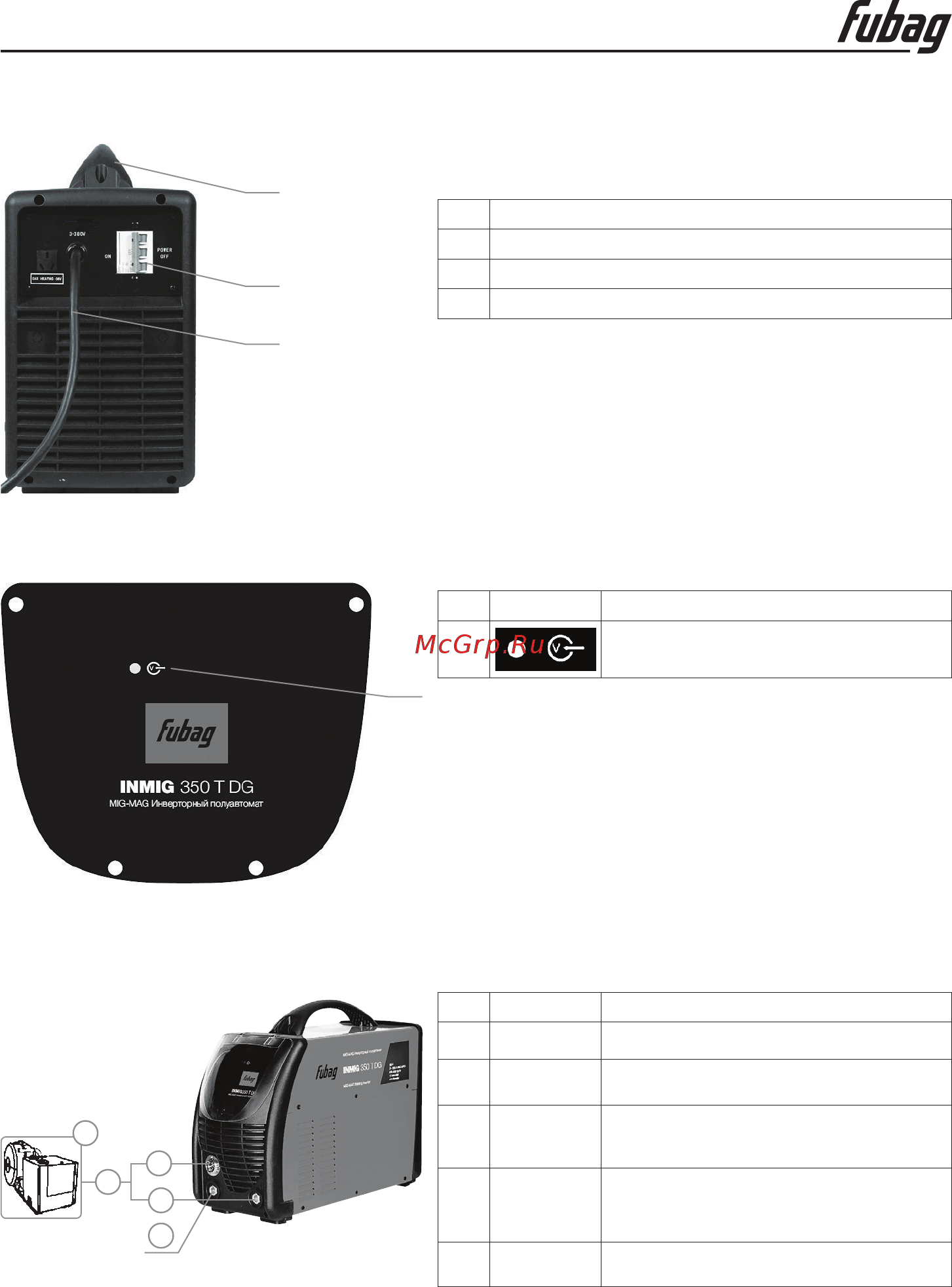

Инструкция по эксплуатации
- 8 -
INMIG 350 T DG
3.2 ВИД СЗАДИ
Рис. 3.2
Поз. Описание
1 Сетевой выключатель
2 Питающий кабель
3 Ручка для переноски
3
1
2
3.3 ПАНЕЛЬ УПРАВЛЕНИЯ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Рис. 3.3
Поз. Символ Описание
1
Индикатор питания:
индикация работы аппарата
1
4. Подключение шланг-пакета
Поз. Символ Описание
1 Подающий механизм
2 Шланг-пакет
3
Кабель управления устройства
подачи проволоки
4
+
Штекер, сварочный ток «+»
5
―
Штекер, масса «-»
1
5
2
3
4
Рис. 4.1
• Кабельный разъем сварочного тока вставить в разъем 4 и зафиксировать вращением
по часовой стрелке.
• Кабельный разъем массы вставить в разъем 5 и зафиксировать вращением по часо-
вой стрелке.
• Штекер кабеля цепи управления вставить в розетку 3 и зафиксировать накидной гайкой.
