-2-

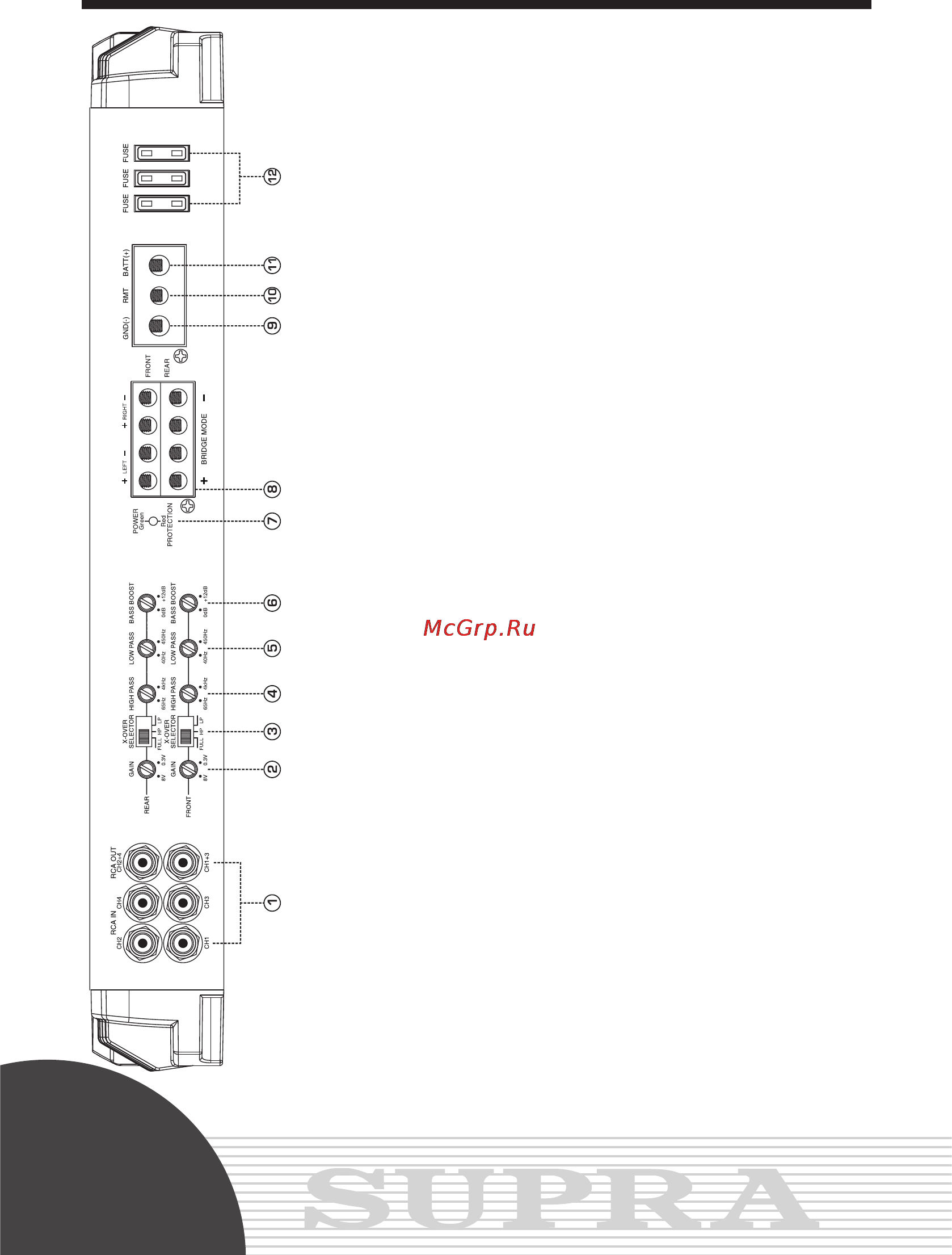

1.RCAвход

Используется для соединения усилителя с линейным выходом головно-

го устройства или выходом на сабвуфер.

RCA выход

RCA выход используется для присоединения второго усилителя. Тип

сигнала на этом выходе можно выбрать при помощи переключателя

кроссовера (Crossover Selector switch).

2.Регулировкавходногосигнала(Gain)

Этот регулятор предназначен для настройки уровня входного сигнала

усилителя. Для правильной настройки сначала переведите регулятор

в положение MIN, а регулятор громкости головного устройства в по-

ложение 3/4 от максимума (регуляторы BASS and TREBLE в нулевом по-

ложении). Затем медленно поворачивайте регулятор Level в сторону

положения MAX.

Примечание: При появлении искажений звука поверните регулятор не-

много назад.

3.Переключателькроссовера

Позволяет выбрать режим фильтрации сигнала, подающегося на аку-

стические системы: OFF (выключить) - LP (НЧ фильтр) - HP (ВЧ фильтр).

4.РегуляторHIGHPASS

Предназначен для плавного регулирования частоты среза ВЧ (HP) филь-

тра. При присоединении к усилителю акустических систем размером

меньше, чем 6х9 дюймов, рекомендуется установить переключатель

кроссовера в положение НР (ВЧ фильтр), а регулятором HIGH PASS уста-

новить значение частоты 65 Гц или выше во избежание повреждения

акустических систем низкочастотным сигналом.

Примечание:

Неправильная установка частоты HP может повредить динамик.

5.РегуляторфильтраLOWPASS

При подключении к усилителю сабвуфера, установите переключатель

кроссовера в положение LP. С помощью регулятора частоты фильтра

LP установите значение частоты, выше которой должна происходить

фильтрация (обычно 100Hz или меньше).

Примечание:

Неправильная установка частоты LP может повредить динамик.

6.Регуляторуровнянизкихчастот(BASSBOOST)

Этот регулятор предназначен для плавной настройки подъёма усиле-

ния на частоте 45 Гц в пределах от 0 до +12 дБ.
