9
Удостоверьтесь, что передний край
расширения остается на одном уровне с
передним краем стола.
5. Повторите эти шаги для противоположного
расширения.
3.7 Рейки и параллельный упор
Расширения выровнены со столом, направляющие
и упор для заготовки теперь могут быть
установлены на пилу. Обратитесь к инструкции по
установке
Accu
® Упор №
M-2195075Z
, которая
поставляется с упором.
Кронштейн выключателя должен быть установлен
на передней направляющей, перед установкой
направляющей трубы. Следуйте инструкциям в
разделе 3.8, а затем установите трубу
направляющей.
3.8 Кронштейн выключателя

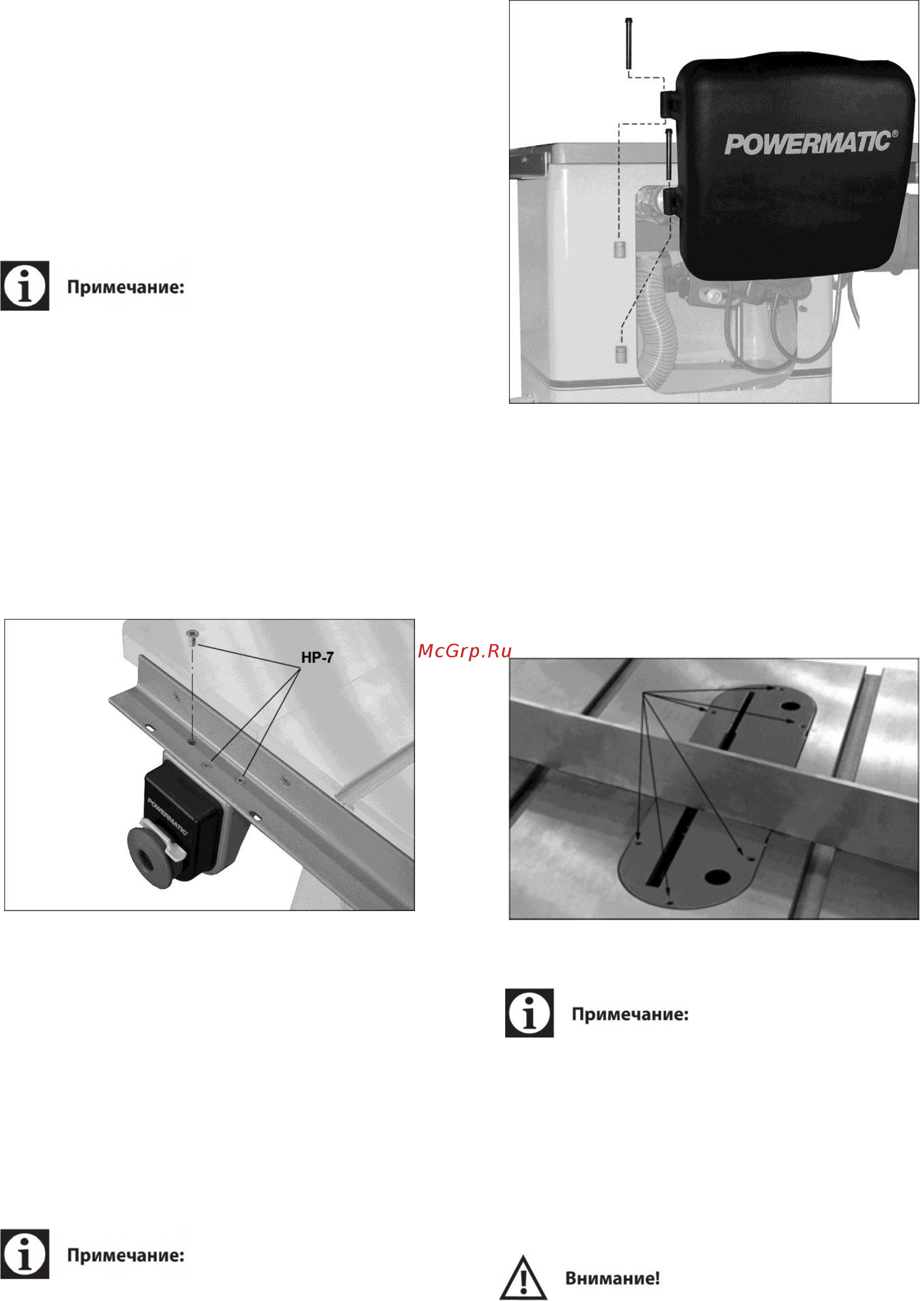

Рис. 7.
После того, как передняя направляющая
установлена, закрепите кронштейн выключателя
тремя винтами с плоской головкой (HP 7).
Установите направляющую трубу к передней
направляющей, смотрите инструкцию в
руководстве упора Accu.
Рис. 7
3.9 Деревянное расширение стола
Для получения инструкций по установке
дополнительного деревянного расширения,
обратитесь к руководству Accu упора, документ №
M-2195075Z.
3.10 Крышка двигателя
Рис. 8.
Со стороны двигателя вставьте шарнирные
штифты, через петли в крышке двигателя внутрь
втулок на корпусе пилы. Закройте крышку
двигателя, пока она не защёлкнется на затвор,
расположенный на пиле.
Механизм затвора может потребовать
незначительной регулировки, для обеспечения
надлежащего выравнивания.
Рис. 8
3.11 Вставка стола
Рис. 9.
Опустите вставку в отверстие стола. Убедитесь,
что вставка находится на одном уровне с
поверхностью стола, прислоняя уровень поперек
неё в различных точках. Если вставка находится не
вровень по всей её длине, поверните любой из
шести установочных винтов, чтобы поднять или
опустить эту область вставки.
Рис. 9
Если при опускании пильного диска, точки на
противоударных защелках зацепляются в месте
соединения между столом и вставкой стола,
немного поднимите эту область вставки, выше
основной поверхности стола.
3.12 Установка и замена пильного диска
Пильный диск не поставляется с
PM1000.
Будьте осторожны при работе с или около острого
пильного диска пилы, чтобы избежать травм!
