4

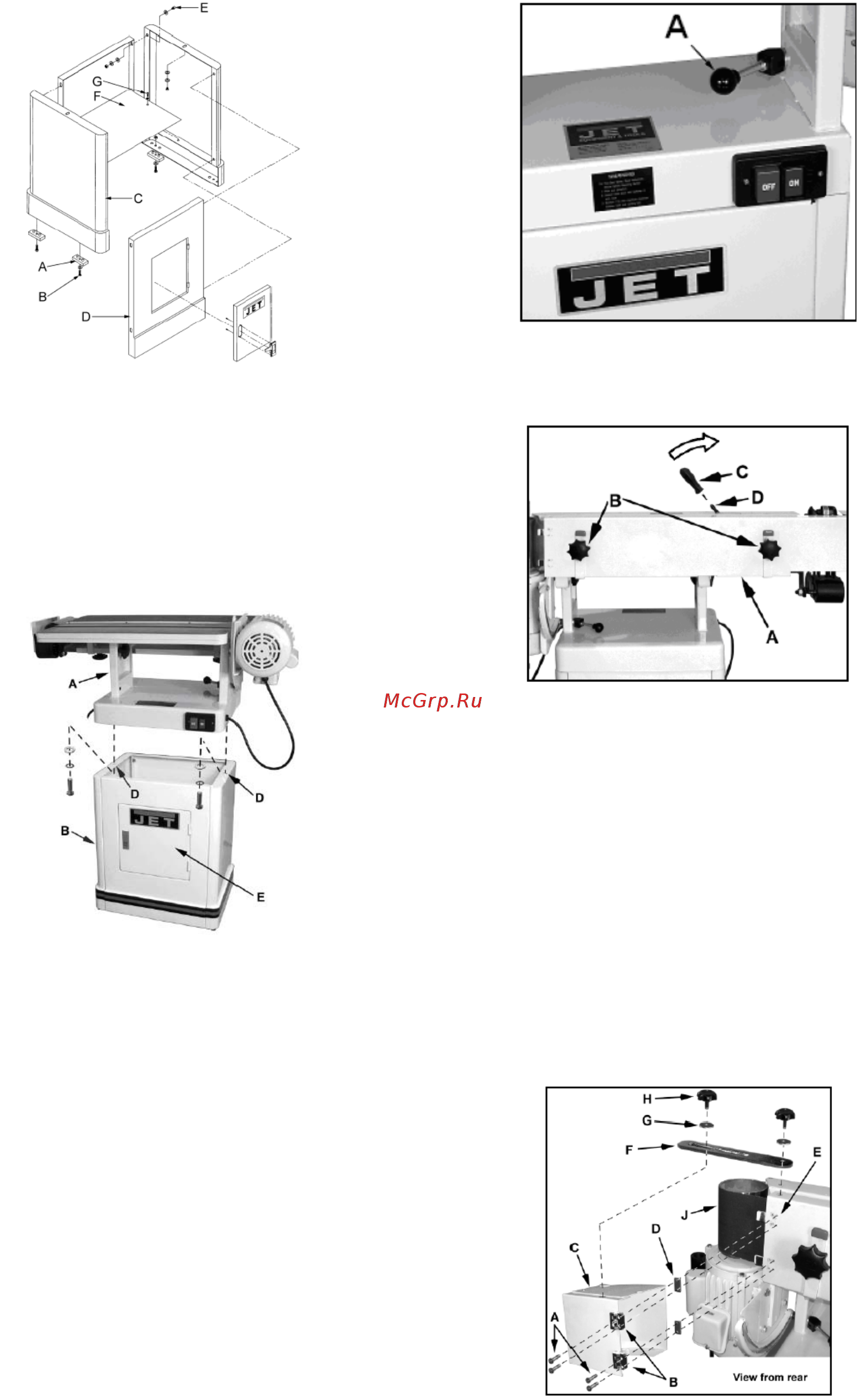

Рис. 1

Скрепите боковые части (C) (Рис. 1) и пе-

реднюю панель (D) с помощью 4 шестигран-

ных болтов, 8 шайб, 4 гроверных шайб u 4

шестигранных гаек (E). Закрепите вставку

(F) двумя 2 винтами M5 (G) u 2 гроверными

шайбами. Закрепите заднюю стенку и перед

тем, как затянуть все болты, проследите,

чтобы тумба стояла на ровной поверхности.

Рис. 2

ВНИМАНИЕ: узел с двигателем и шлифо-

вальной головой имеет массу (A) 95 кг!

Будьте осторожны и используйте подходя-

щие вспомогательные средства для подъёма

(Рис. 2). Откройте дверцу (E) и закрепите

шлифовальный узел 2 шестигранными вин-

тами и шайбами (D).

Монтаж шлифовальной ленты

Ослабьте поворотный зажим (A) (Рис. 3) и

установите шлифовальную голову в верти-

кальное положение.

Рис. 3

Ослабив ручки (B) (Рис. 4), снимите кожух

шлифовальной ленты. Снимите шлифоваль-

ную ленту и упор.

Рис. 4

Ослабьте рукоятку (С) натяжения шлифо-

вальной ленты. Установите шлифовальную

ленту на валы, при этом соблюдайте направ-

ление движения ленты, указанное на ленте.

Натяните установленную ленту и проверьте

правильность движения, проворачивая ленту

рукой (после успешной настройки см. часть

8.1).

Монтаж кожуха вращающего вала

Закрепите кожух вала (C)(Рис. 5) четырь-

мя винтами M4x20 (A). Две прямоугольн

ых

вставки (D) необходимо вмонтировать между

петлями (B) и кожухом шлифовальной ленты

(E). Вставки с закруглёнными краями долж-

ны прилегать к петлям.

Рис. 5

Установите прижимную планку (F) двумя

шайбами (G) и двумя винтами (H) в паз на

кожухе (С) вала и на кожухе (Е) шлифоваль-
