ной ленты. Чтобы закрыть или открыть ко-

жух вала ослабьте оба винта (Н).

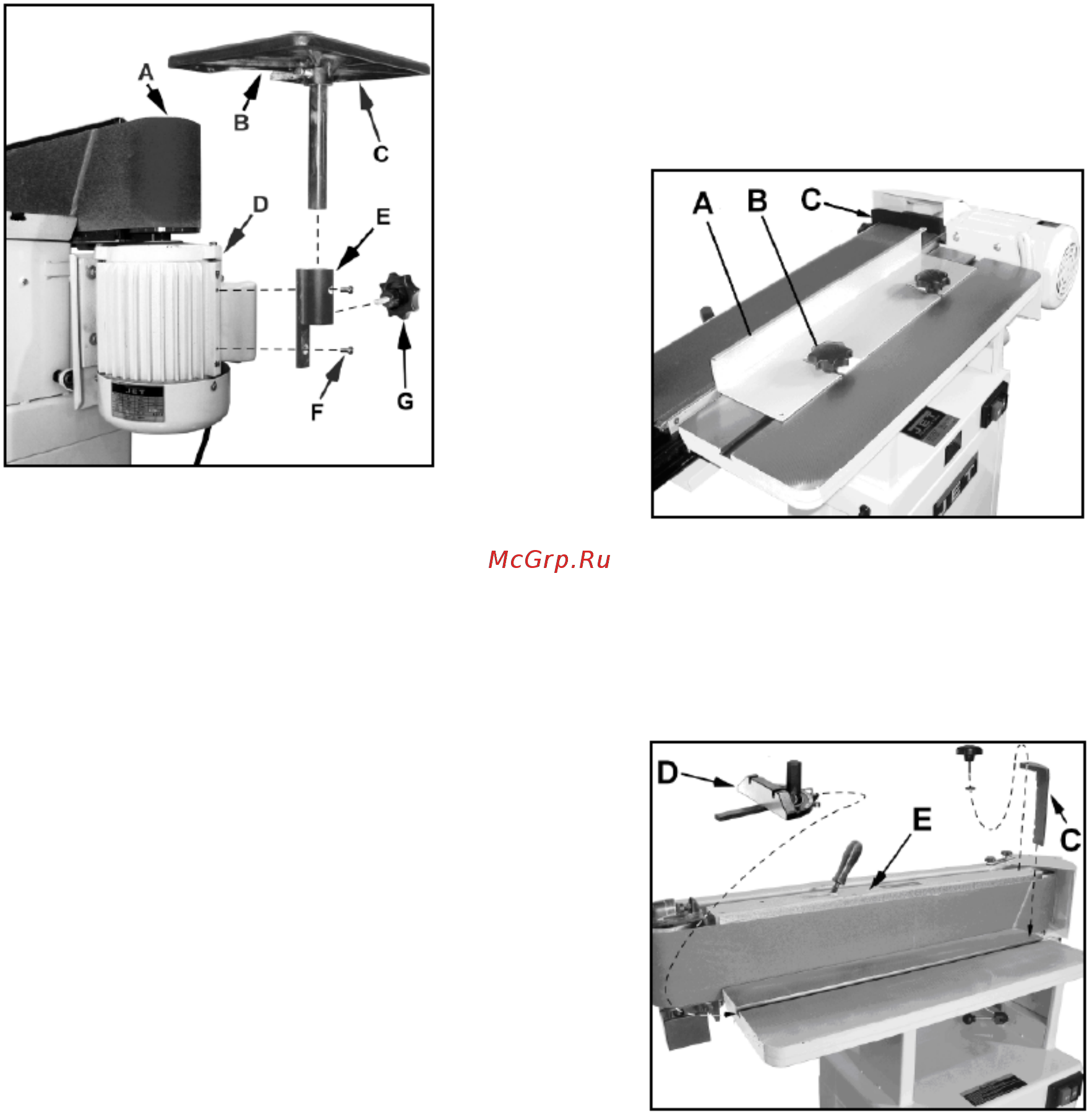

Монтаж стола

Закрепите опору стола (E) (Рис. 6)с помо-

щью 2 винтов с внутренними шестигранни-

ками (F) сбоку от двигателя.

Рис. 6

Закрепите стол (C) в рабочем положении с

помощью винтов (G).

5.3. Подключение к электрической сети

Подсоединение к сети со стороны клиен-

та, а также применяемые удлинители долж-

ны соответствовать техническим характери-

стикам.

Напряжение сети и частота должны соот-

ветствовать рабочим параметрам, указанным

на заводской табличке.

Установленное пользователем защитное

устройство должно быть рассчитано на 16 А.

При перегрузке двиг

атель отключается.

Время остывания составляет около 5 минут,

затем, если нажать на выключатель тепло-

вой защиты на клемной коробке двигателя,

станок включиться.

Внимание: станок включается, если Вы

нажмёте на выключатель тепловой защиты.

5.4. Подключение вытяжной установки

Перед вводом в эксплуатацию станок

должен быть подсоединен к вытяжной уста-

новке таким образом, чтобы при включении

шлифоваль

ного станка автоматически вклю-

чалось вытяжное устройство.

Минимальная скорость воздуха на аспи-

рационных патрубках должна составлять 20

м/сек.

Вытяжные шланги должны соответство-

вать качеству “тяжело воспламеняемые” и

соединены с заземлением станка.

5.5. Ввод в эксплуатацию

Станок можно включить нажатием зеленой

клавиши; нажатием красной клавиши станок

может быть выключен.

Несколько раз ненадолго включите двига-

тель и проверьте движение ленты. (после

успешной настройки см. часть 7.2).

6. РАБОТА СТАНКА

6.1. Шлифование в горизонтальном по-

ложении

Установите консоль в горизонтальное по-

ложение. Снимите стол и закройте кожух ва-

ла. Установ

ите упор заготовки (C) (Рис. 7) и

горизонтальный упор (A) с помощью винтов

(B).

Рис. 7

6.2. Шлифование в вертикальном поло-

жении

Установите консоль в вертикальное поло-

жение (E) (Рис. 8). Снимите стол и закройте

кожух вала. Установите упор заготовки(C).

Рис. 8

Угол шлифования можно выбрать, для уг-

ла 90° используйте угольник. Можно устано-

вить упор для шлифования под углом (D).

Стол регулируется по высоте (см. часть 7.5).

Совет: если установить стол под небольшим

углом, увеличивается площадь использова-

ния шлифовальной ленты и улучшается ка-

чество обрабатываемой поверхности.

6.3 Шлифование вогнутой поверхности

Откройте кожух вала (A) (Рис. 9) и за

кре-

пите обе ручки(D).
