6

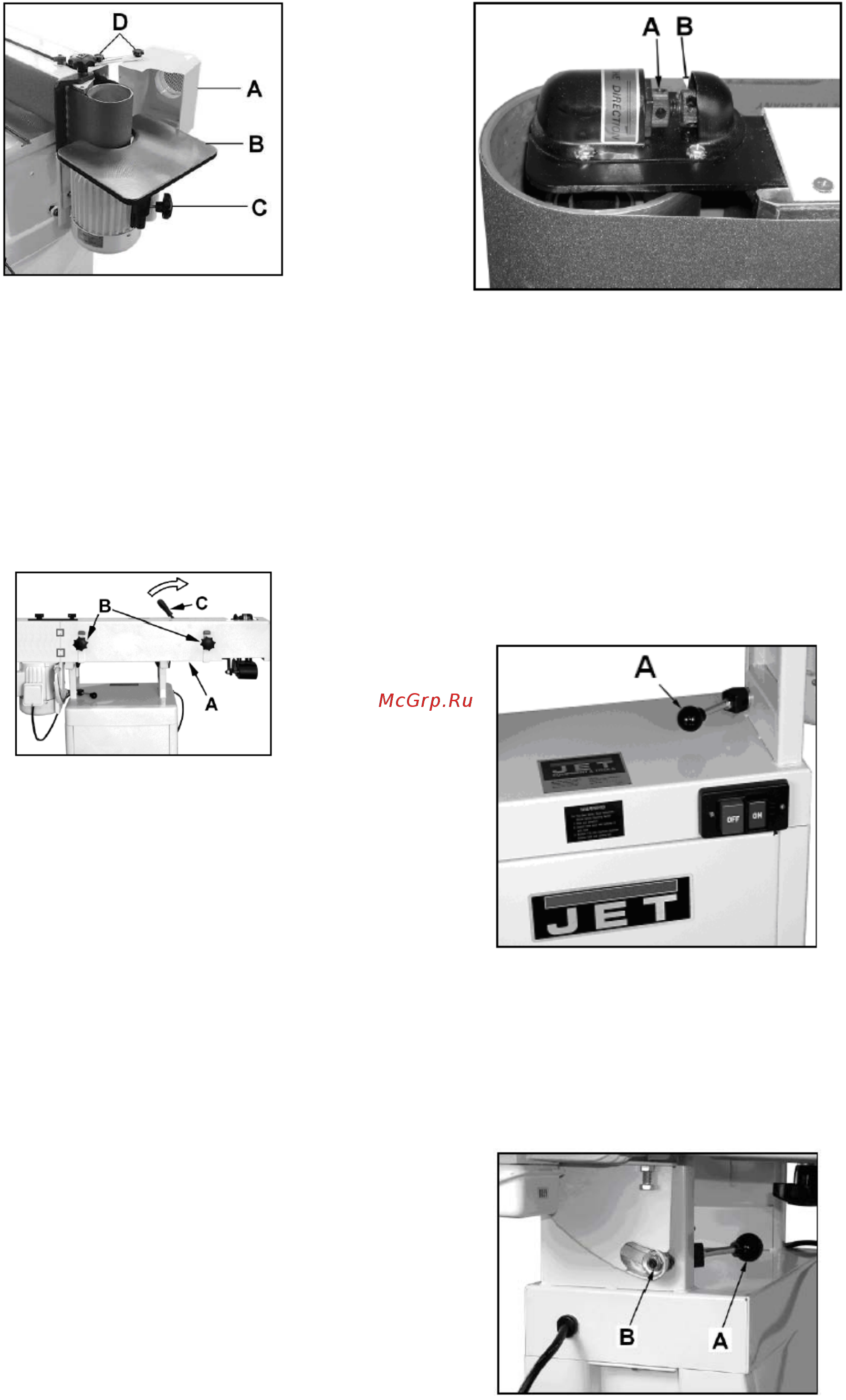

Рис. 9

7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ

Общие указания

Перед проведением работ по наладке и

регулировке станка отключите станок.

После работ по наладке проверяйте сво-

бодное движение шлифовальной ленты.

7.1 Замена шлифовальной ленты

Отключите станок от сети. Установите

консоль в вертикальное положение.

Рис. 10

Ослабьте винты (B) (Рис. 10) и снимите

кожух шлифовальной ленты (A). Ослабьте

натяжение ленты с помощью рукоятки (C).

Аккуратно снимите шлифовальную ленту.

Установите новую шлифовальную ленту, при

этом обращайте внимание на указанное на-

правление движения. Отрегулируйте поло-

жение шлифовальной ленты. Снова устано-

вите защитные кожухи.

Указание: шлифовальные ленты растягива-

ются в процессе эксплуатации, может потре-

боваться дополнитель

ная регулировка лен-

ты.

7.2. Регулировка движения ленты

Отключите станок от питания. Толкните

рукой шлифовальную ленту в направлении

движения. Шлифовальная лента должна дви-

гаться по середине валов.

Рис. 11

Ослабьте контргайку (A) (Рис. 11). Дви-

жение ленты можно отрегулировать с помо-

щью микрометрического винта (B). Снова

затяните контргайку. Несколько раз на ко-

роткое время запустите двигатель и про-

верьте движение ленты.

7.3. Регулировка угла наклона

Отключите станок от питания. Ослабьте

зажимную ручку (A) (Рис. 12). Установите

консоль в вертикальное положение. Между

столом и шлифовальной гол

овой должен

быть угол 90°, отрегулируйте и закрепите 2

упорных винта на задней стороне станка.

Рис. 12

7.4. Зажимная поворотная рукоятка

Отключите станок от эл.питания. Зажим-

ная функция рукоятки (A) (Рис. 13) регули-

руется. Для этого установлены самоконтря-

щаяся гайка (B).

Рис. 13
