11
во время операции шлифования. Натяжение ленты
транспортера слишком слабое, если она
останавливается при прижиме ее сверху рукой.
Излишнее натяжение может привести к изгибу роликов,
кронштейнов и / или преждевременному износу
подшипников скольжения или самой ленты.

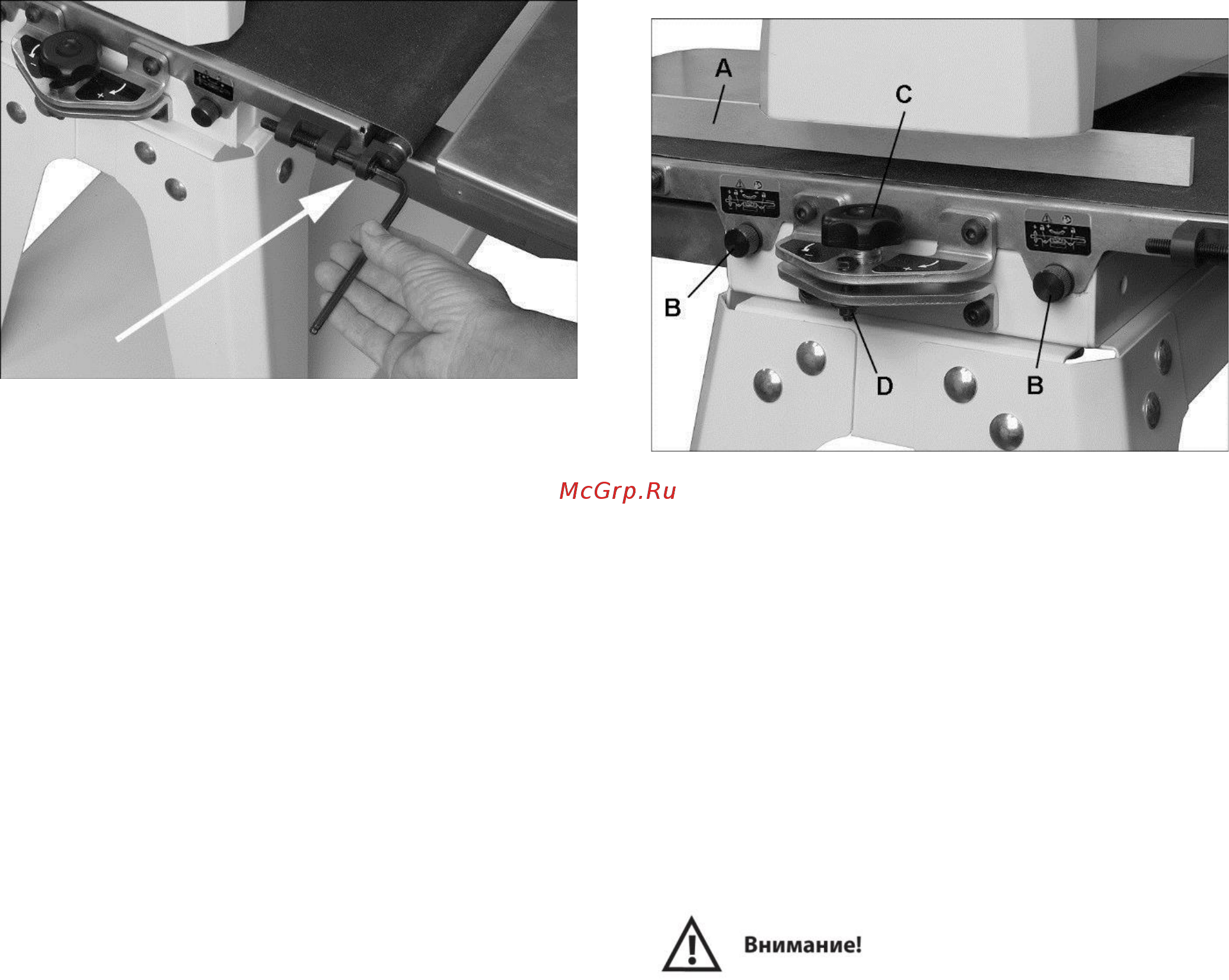

Рис. 8-2: регулировка натяжения ленты
7.3.2 Настройка хода
Ход ленты настроен правильно, если она
перемещается по центру роликов транспортера без
смещения в любую сторону. Регулировка хода
осуществляется, когда транспортер запущен.
1. Отключите станок от сети, выдернув вилку из
розетки.
2. Убедитесь, что лента натянута должным образом (см.
п. 7.3.1).
3. Включите транспортер на максимальную скорость.
Отследите, не смещается ли лента в какую-либо
сторону. Если смещается, затяните или ослабьте
натяжной винт.
Примечание: регулируйте натяжной винт только на 1/4
оборота за один раз. Дайте время ленте отреагировать
на настройку перед проведением последующей
настройки. Постарайтесь избежать излишней
настройки, так как это может повлиять на натяжение
ленты. Если натяжение изменилось, может
потребоваться регулировка обоих натяжных винтов,
чтобы наладить натяжение и ход.
7.3.3 Направляющие ленты транспортера
Шлифовальный станок оснащен керамическими
направляющими ленты, которые позволяют уменьшить
количество выполняемых операций для поддержания
правильного хода ленты (центрирования) относительно
настила транспортера. Направляющие имеют
магнитный задник, что позволяет им сохранять свое
положение. Если направляющая износилась, ее можно
перевернуть. Для более детальной информации по
переустановке направляющих см. разд. 10.0 Комплект
направляющих.
7.4 Проверка параллельности барабана
Для осуществления правильности операции
шлифования шлифовальный барабан должен быть
расположен параллельно настилу транспортера. На
заводе-изготовителе барабан изначально
выравнивается. В случае непараллельного положения
барабана, следуйте приведенным ниже инструкциям.
Сначала проверьте положение барабана с помощью
какого-либо поверочного устройства. В рекомендациях
ниже в качестве такого устройства используется
стальной брусок.
1. Отключите станок от сети, выдернув вилку из розетки.
2. Откройте пылезащитную крышку и снимите с
барабана шлифовальную ленту.
3. Вставьте брусок (А, Рис. 8-3) между барабаном и
настилом транспортера с внешней стороны барабана.
Рис. 8-3: выравнивание барабана.
4. Пылезащитная крышка должна быть открыта.
Опускайте шлифовальный барабан, медленно вращая
барабан рукой, пока он слегка не коснется бруска.
ПРИМЕЧАНИЕ: Убедитесь, что барабан коснулся
поверочного бруска, а не натягивающих роликов.
5. Извлеките брусок и положите его под барабан с
внутренней стороны.
6. Если барабан не касается бруска одинаково с обеих
сторон, значит, его необходимо выровнять.
Чтобы выровнять барабан:
7.
Ослабьте оба фиксатора стола перед настройкой
выравнивания барабана (B, Рис. 8-3).
Обязательно
ослабьте оба фиксатора перед началом настройки.
8. Поворачивайте ручку (С, Рис. 8-3), чтобы поднять или
опустить внешний конец стола. Следуйте указателям
направления, нанесенным на диск (+ для подъема, -
для опускания).
9. Затяните фиксаторы стола (В).
7.4.1 Проверка выравнивания барабана
Примечание: данная проверка осуществляется при
шлифовании досок с шириной, превышающей длину
барабана. Выполняйте ее только после освоения
шлифовальных операций.
При шлифовании заготовок, ширина которых
превышает длину барабана, выравнивание стола
играет важную роль. Стол должен быть точно выровнен
с небольшим понижением внешней стороны. Это
предотвратит появление борозд на заготовке. Перед
обработкой заготовки всегда проверяйте правильность
выравнивания стола на отходах древесины.
1. Обработайте на станке заготовку из отходов
древесины шириной примерно 150 мм и длиной 750-
