10

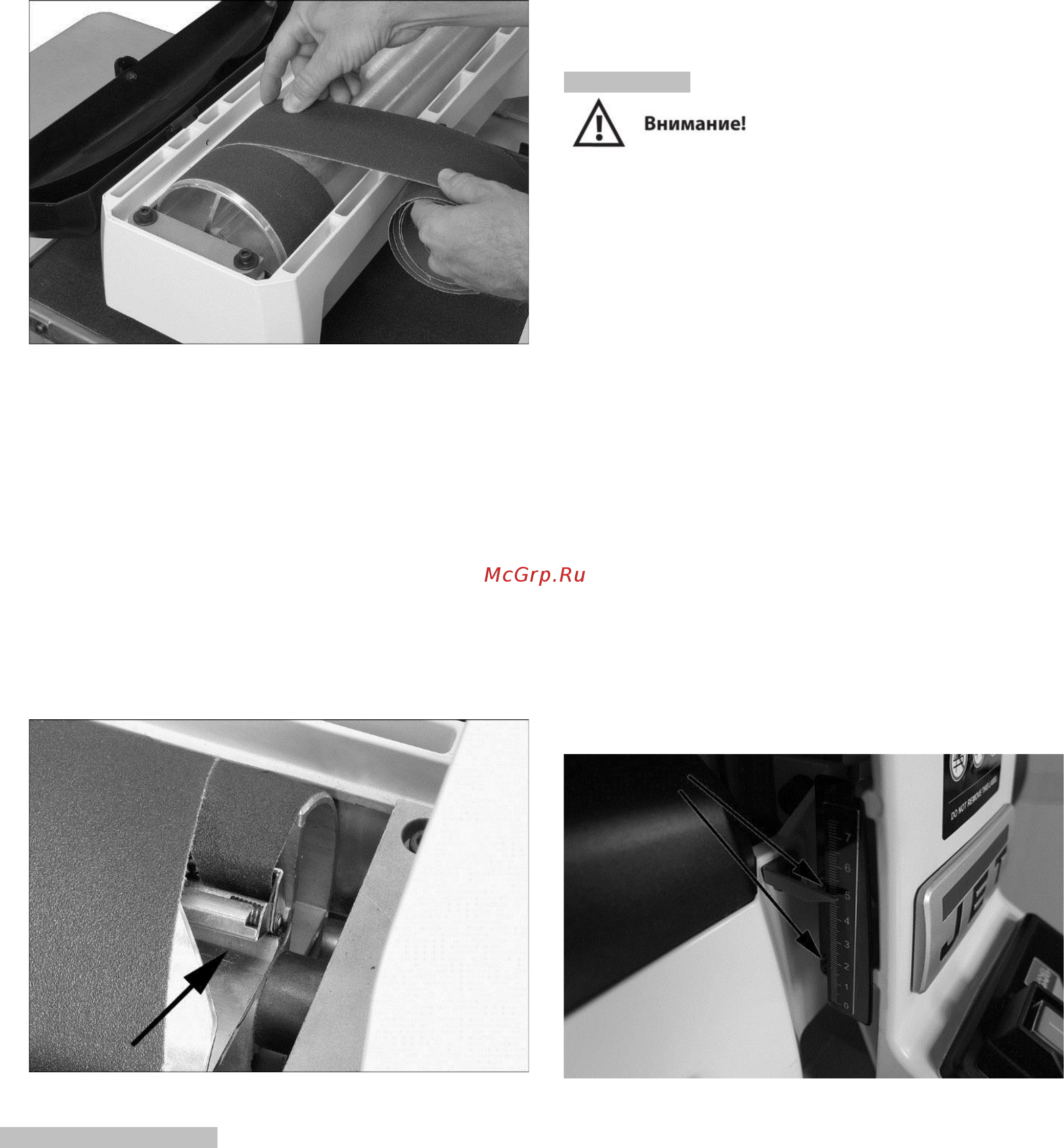

Правильная намотка должна быть без участков-
перекрытий. Витки должны быть заподлицо друг с
другом или с небольшим зазором.
Рис. 6-8
4. Нажмите на внутренний рычаг фиксатора намотки
(рис. 6-9) и вставьте задний конец ленты как можно
дальше. При необходимости сделайте косой срез
шлифовальной ленты.
5. Отпустите внутренний рычаг фиксатора намотки,
чтобы закрепить ленту.
Все виды шлифовальных лент во время
эксплуатации со временем растягиваются и могут
растянуться до такой степени, что рычаг фиксации
намотки достигнет своего самого нижнего положения
и не сможет обеспечить нужное натяжение ленты. В
этом случае следуйте указаниям выше для
переустановки рычага фиксатора намотки.
Рис. 6-9
6.0 Подключение к сети
Подключение и ремонт электросети должен
производиться только квалифицированными
электриками в соответствии с местными
регламентами и нормами. В ином случае это может
привести к тяжелым травмам.
Шлифовальный станок JWDS-1632-M питается от сети
230V. Станок поставляется со штепселем,
сконструированным для контура с заземленной
розеткой.
Перед подключением станка к сети убедитесь, что
выключатель находится в положении Выкл.
Рекомендуется подключать станок к выделенному
контуру 16 А с автоматическим или плавким
предохранителем. При установке плавких
предохранителей, используйте предохранители с
задержкой на срабатывание и маркировкой «Т».
Местный регламент является приоритетным перед
приведенными рекомендациями.
7.0 Настройка
Перед проведением настройки отключите станок от
сети.
7.1 Настройка высоты барабана
Высота барабана и глубина шлифования управляются
рукояткой настройки высоты (см. рис. 5-1). Вращение
рукоятки по часовой стрелке опускает барабан, против
часовой – поднимает. Один оборот рукоятки
перемещает барабан примерно на 1,6 мм (или 1/4
оборота примерно = 0,4 мм), как показано на табличке
под рукояткой.
7.2 Шкала высоты
Шкала высоты отображает расстояние между нижним
краем барабана и поверхностью ленты транспортера.
Настройка осуществляется «обнулением» шкалы.
1. Отключите станок от сети, выдернув вилку из розетки.
2. На барабане должна быть шлифовальная лента.
Опустите барабан, пока он не коснется ленты
транспортера.
3. В таком положении барабана указатель шкалы
высоты должен быть на отметке «ноль». Если это не
так, ослабьте два винта (Рис. 8-1) и поднимите или
опустите шкалу, пока ноль не выровняется с
указателем.
4. Закрутите винты.
Примечание: в зависимости от требуемой точности,
возможно, вам потребуется повторить этот процесс при
установке шлифовальных лент различной зернистости.
Рис. 8-1: настройка шкалы глубины
7.3 Регулировка натяжения/хода ленты
транспортера
Регулировка натяжения ленты может потребоваться в
период приработки, чтобы компенсировать ее
растяжение.
7.3.1 Регулировка натяжения ленты
1. Отключите станок от сети, выдернув вилку из розетки.
2. Отрегулируйте натяжные винты (Рис. 8-2) при
помощи 5 мм торцевого ключа. Сделайте это с двух
сторон транспортера, чтобы создать примерно
одинаковое натяжение ленты.
ПРИМЕЧАНИЕ: Ненадлежащее натяжение ленты
приведет к ее проскальзыванию на приводном ролике
