9
4. Снимите винты с внутр. шестигранником и шайбы,
которые крепят фанерные доски к нижней части
основания станка. Оставьте эти винты и шайбы для
шага 5. Разместите шлифовальный узел на стенде
таким образом, чтобы 4 резьбовых отверстия основания
совпали с отверстиями на уголках стенда (Рис. 6).
6. Прикрепите основание шлифовального узла к стенду
(изнутри) при помощи 4 винтов и шайб, которые сняли
с фанерных досок. Надежно закрепите винты.
5.5 Стол подачи и разгрузки (опция)
При использовании удлиняющих столов шлифовальный
станок должен быть прикручен к стенду или рабочему
столу. Максимальная рабочая нагрузка на каждый стол
16 кг. Крепеж поставляется вместе с удлинениями
стола.
1. Установите кронштейны (L, Рис. 6-3) на резьбовые
отверстия в основании шлифовального станка при
помощи винтов с внутр. шестигранником M8x16 и
плоских шайб. Убедитесь, что левый и правый
кронштейны расположены, как показано на рисунке.
Кронштейны должны заподлицо с рабочей
поверхностью. ПРИМЕЧАНИЕ: Длинные кронштейны
установите спереди (подача), короткие сзади
(разгрузка).
2. Разместите удлинения стола поверх кронштейнов и
закрепите их при помощи винтов с внутр.
шестигранником M8x12 и шайб. Затяните только
пальцами.
3. Разместите столы немного ниже поверхности ленты
транспортера для надлежащей опоры заготовок. Для
проверки расположения разместите линейку на одной
стороне ленты транспортера под барабаном, чтобы ее
другой конец был поверх удлинения стола. Опустите
барабан так, чтобы он надежно удерживал линейку на
месте. См. рис. 6-4. Поднимайте столы
подачи/разгрузки, пока их поверхности не будут слегка
ниже поверхности ленты. Затяните винты на этой
стороне.
4. Переместите линейку на другую сторону стола и
повторите действия.

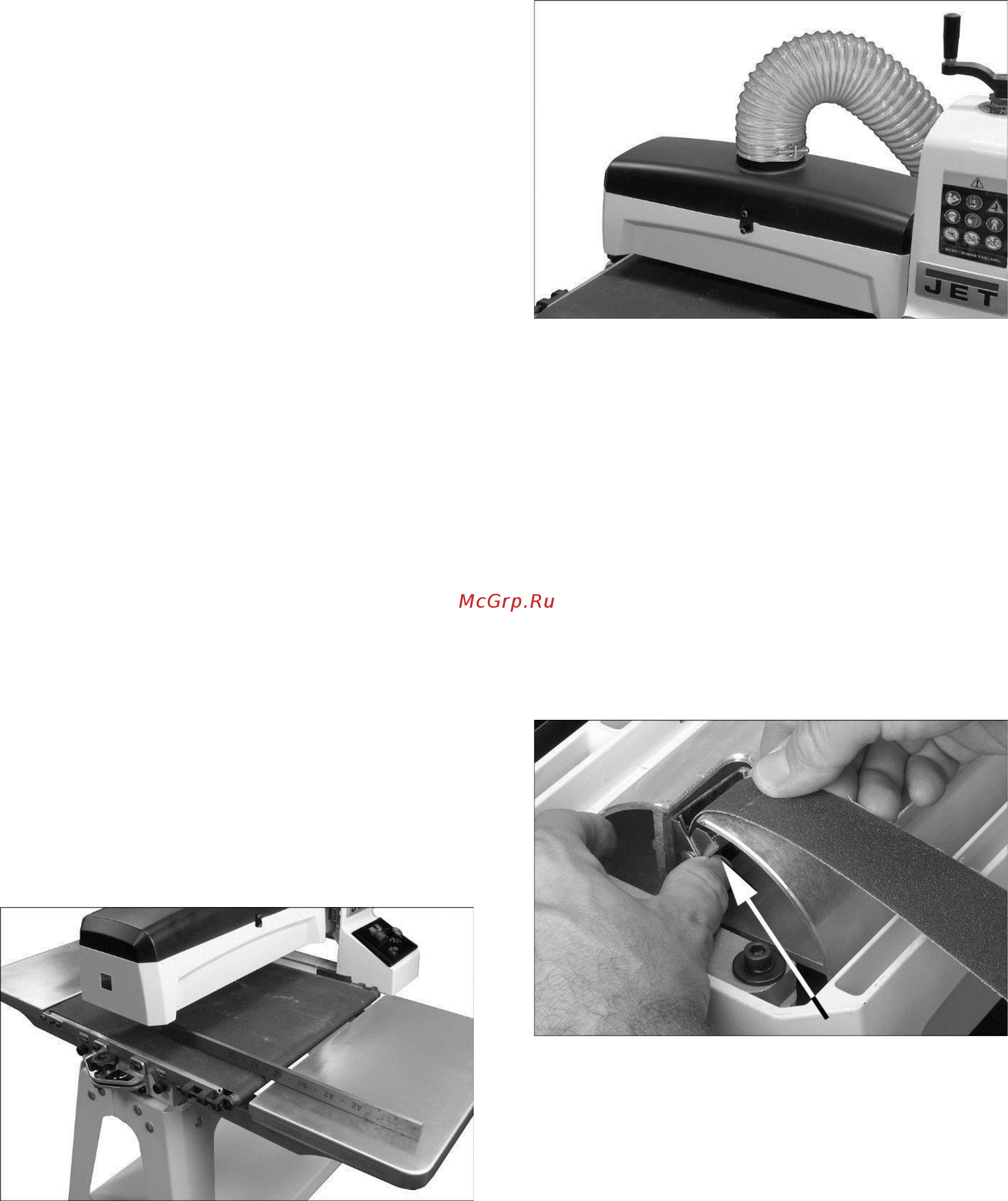

Рис. 6-4: выравнивание удлиняющих столов.
5.6 Сбор пыли
Для увеличения срока службы шлифовального станка и
создания безопасной окружающей среды обязательно
следует установить систему отвода пыли. Станок
JWDS-1632-M оснащен вытяжным штуцером диаметром
100 мм. Прикрепите к штуцеру 100 мм шланг для отвода
пыли при помощи хомута (рис. 6-5) и подсоедините его к
высокопроизводительной вытяжной установке (с
производительностью всасывания не менее 560 м3/ч).
Рис. 6-5 (шланг и хомут не включены в поставку).
5.7 Установка шлифовальной ленты
Надлежащее закрепление шлифовальной ленты на
барабане является очень важным моментом для
получения максимальной производительности
шлифовального станка. На барабане предварительно
установлена шлифовальная лента зернистостью 80.
(СОВЕТ: Если вы будете использовать шлифовальную
ленту, купленную самостоятельно, используйте
предварительно установленную ленту JET, чтобы
быстро вырезать свою ленту под размер.)
Нажмите фиксирующий рычаг (Рис. 6-7) на внешней
(левой) стороне барабана и вставьте косой срез
шлифовальной ленты через прорезь в фиксаторе, как
показано на рисунке. Вставьте примерно 75 мм
шлифовальной ленты в фиксатор. Выровняйте косой
срез ленты с левым краем барабана.
Рис. 6-7
1. Отпустите рычаг фиксатора, чтобы закрепить ленту.
2. Начните намотку шлифовальной ленты вокруг
барабана. Косой срез ленты следует разместить как
можно ближе к краю барабана.
3. Продолжайте намотку шлифовальной ленты по
спирали, вращая барабан одной рукой и направляя
ленту другой. См. рис. 6-8.
