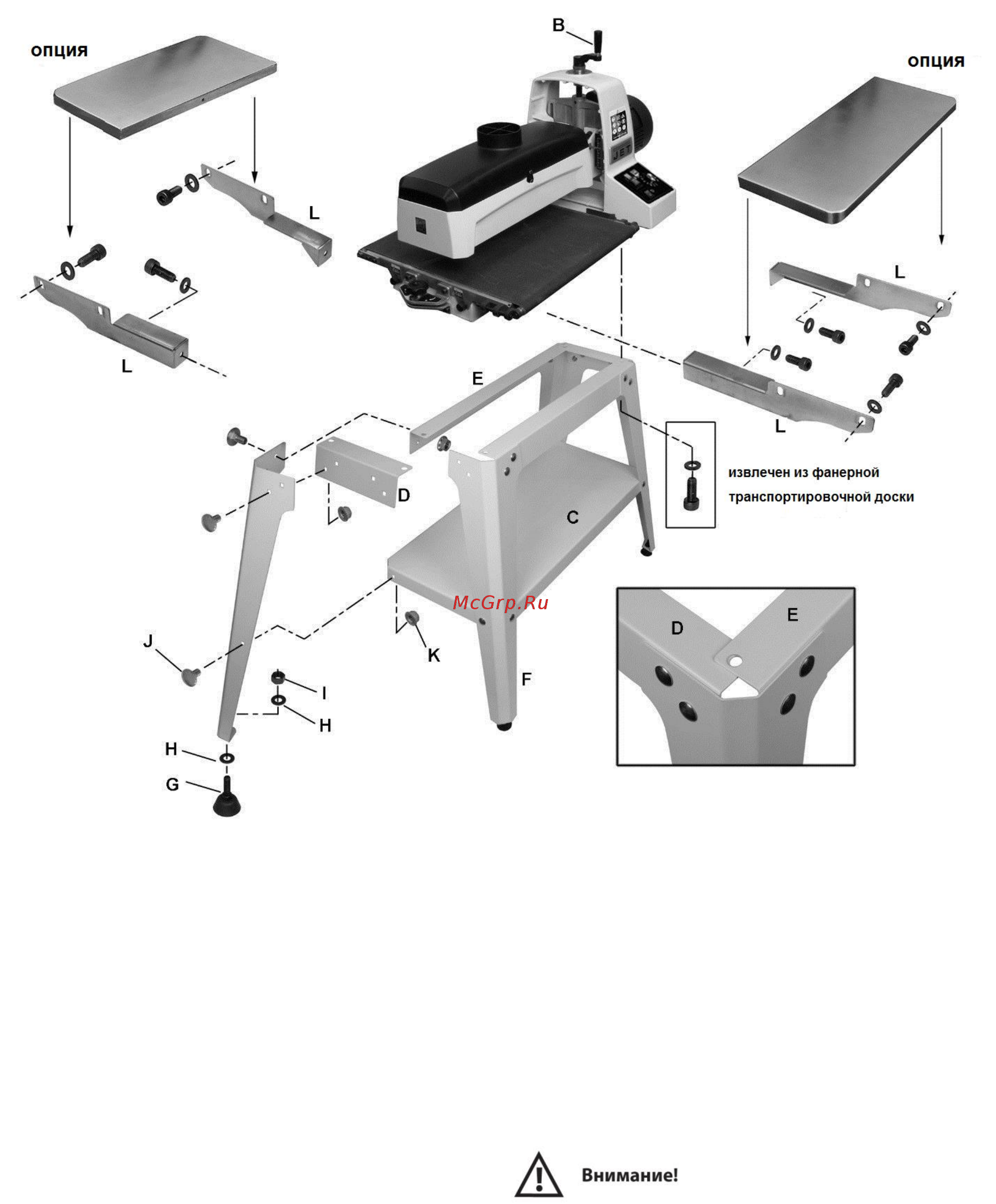

Рис. 6-3: Сборка.

5.3 Сборка стенда

(См. рис. 6-3. Если потребуется дополнительная

информация, смотрите взрыв-схему в деталировке).

1. Прикрепите ножки (F) к внешней стороне коротких

уголков (D) при помощи винтов (J) и контргаек с

буртиком (K). Затяните только пальцами.

2. Прикрепите длинные уголки (E) к внутренней стороне

ножек и поверх коротких уголков (D). Затяните

только пальцами. ПРИМЕЧАНИЕ: полка длинного

уголка должна быть поверх полки короткого уголка.

См. рисунок-вставку на рис. 6-3.

3. Переверните стенд вверх ногами. Установите полку

4. Полностью затяните все контргайки с фланцами на

полке и ножках.

5. Вставьте выравнивающую опору (G) в нижнее

отверстие ножки вместе с шайбой и гайкой.

6. Переверните стенд вниз ногами и надавите на него,

чтобы все встало на свои места. Затяните все

контргайки с фланцами на стенде.

7. Выровняйте стенд при помощи выравнивающих опор.

Затяните гайки на фланцах ножек.

5.4 Установка шлифовального станка на стенде

1. Извлеките шлифовальный узел из коробки и

временно разместите его сверху стенда.

Чтобы поднять шлифовальный узел

воспользуйтесь помощью ассистента.

2. Установите рукоятку настройки высоты (B) и затяните

установочный винт.

3. Вращайте рукоятку настройки высоты против часовой

стрелки, чтобы поднять барабан и освободить

деревянный опорный блок.
