5. Сборка и настройка

Откройте коробки и проверьте наличие

транспортировочных повреждений. Немедленно

сообщите о повреждениях поставщику и транспортной

компании. Не выкидывайте упаковку, пока не соберете

и не запустите шлифовальный станок надлежащим

образом.

Сравните содержимое коробок с нижеследующим

списком комплекта поставки. Об отсутствии какой-либо

позиции следует сообщить поставщику. Внимательно

изучите данную инструкцию для сборки, технического

обслуживания, а также технику безопасности.

5.1 Комплект поставки

Коробка №1: (См. рис. 6-1)

1 Шлифовальный станок с транспортером (A)

1 Рукоятка (B)

1 Инструкция по эксплуатации (не показана)

1 Деталировка (не показана)

Коробка №2: (См. рис.6-2)

1 Стенд, включающий:

1 Полка (C)

2 Короткие уголки (D)

2 Длинные уголки (E)

4 Ножки (F)

4 Выравнивающие опоры (G)

8 Шайбы (H)

4 Гайки (I)

24 Винты, M8x16 (J)

24 Контргайки с буртиком, M8 (K)

5.2 Требуемый инструмент для сборки

Ключи на 12 мм и 14 мм.

Шестигранные ключи на 3 мм и 6 мм.

Приспособление для выравнивания (например, прямая

стальная балка или тщательно обработанная доска).

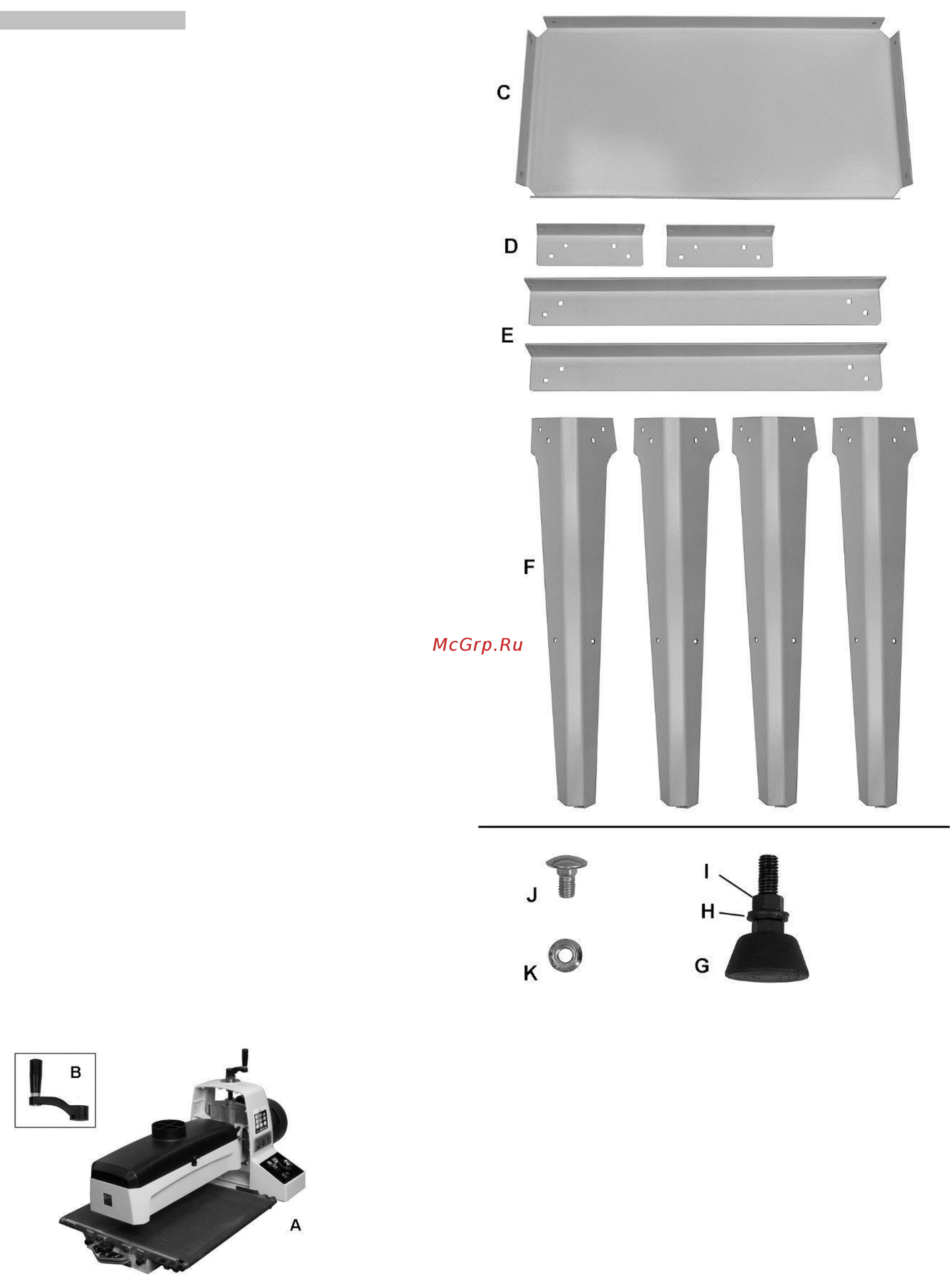

Рис. 6-1: коробка №1 (основной узел).

Рис. 6-2: коробка №2 (стенд).
