11
1. Абразивная лента должна быть намотана на
барабан; опустите шлифовальный барабан
до его касания с поверхностью ленты
транспортера.
2. В этом положении барабана указатель
шкалы должен быть расположен на нулевой
отметке. Если нет, ослабьте винт (Рис. 9) и
поднимите или опустите указатель, чтобы
выровнять его с нулевой отметкой на шкале.
3. Затяните винт.
Примечание: в зависимости от желаемой точности
обработки, возможно, понадобится повторить данную
процедуру регулировки при установке абразивных
лент различной зернистости.
Подобная калибровка указателя высоты
устанавливает «абсолютное» расстояние от ленты
транспортера до барабана, тогда как панель
управления позволяет установить относительную
нулевую точку.

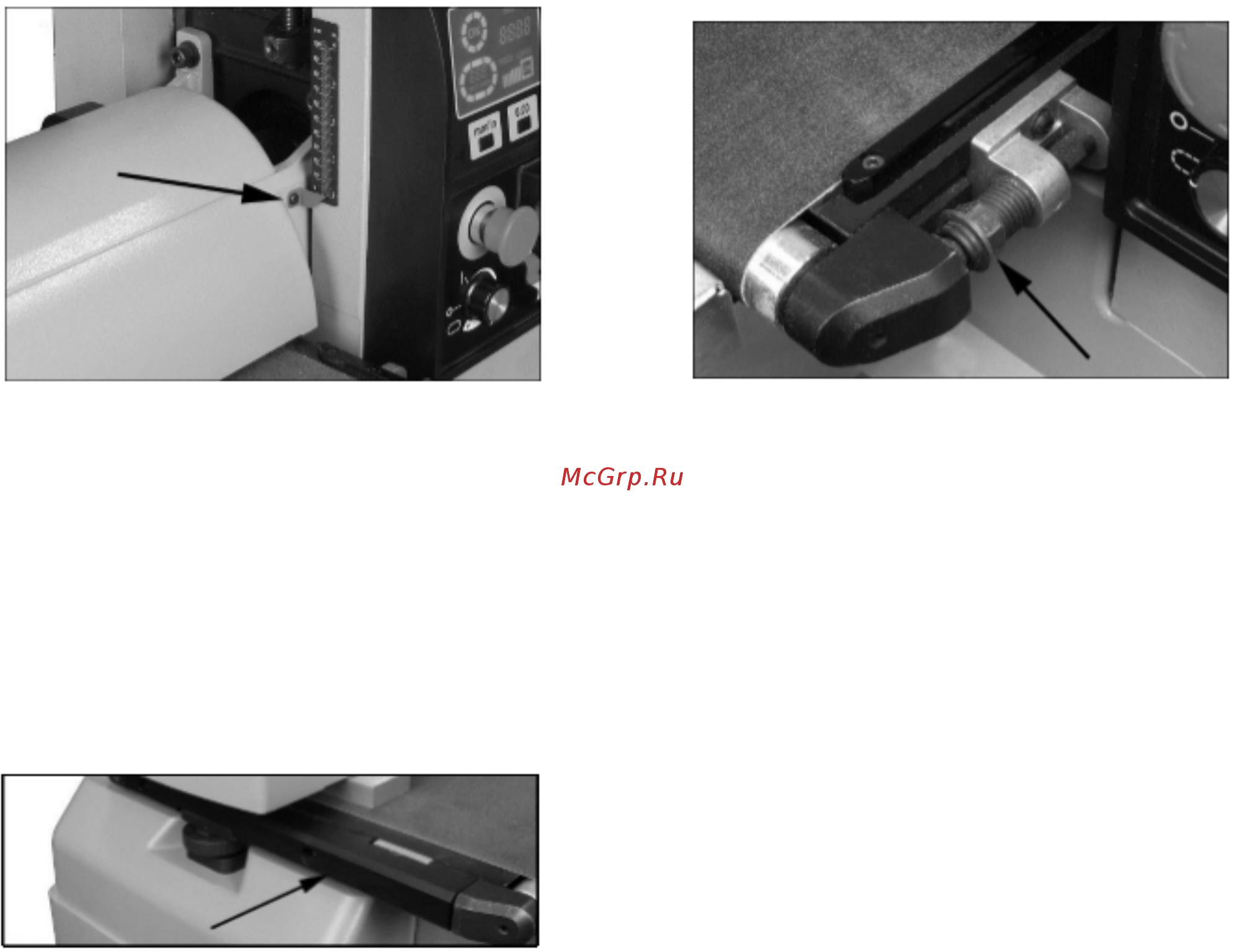

Рис. 9
7.2 Регулировка хода/натяжения ленты
транспортера
Регулировка натяжения ленты транспортера может
быть необходимой в период обкатки для
компенсации ее растяжения.
7.2.1 Регулировка натяжения
1. Снимите левую боковую крышку (Рис. 10),
открутив два винта с внутр. шестигранником
с помощью 4 мм шестигранного ключа.
Рис. 10
2. С помощью 17 мм гаечного ключа
отрегулируйте гайки натяжных винтов (Рис.
11). Произведите регулировку с обеих сторон
транспортера, чтобы добиться
приблизительно равного натяжения
шлифовальной ленты по всей ширине.
ПРИМЕЧАНИЕ: недостаточное натяжение ленты
может стать причиной ее проскальзывания на
приводном ролике в процессе шлифования. Если
движущуюся ленту транспортера можно остановить
путем непосредственного надавливания на ее
поверхность рукой, значит натяжение слишком
слабое. Чрезмерное натяжение может стать
причиной изгибания роликов, кронштейнов и/или
преждевременного износа подшипников скольжения
или ленты транспортера.
3. По завершении регулировки натяжения
ленты установите на место левую боковую
крышку.
Рис. 11
7.2.2 Регулировка хода ленты
Ход ленты считается правильным, когда она
движется по центру роликов транспортера без
смещения в какую-либо из сторон. Регулировка хода
осуществляется во время движения ленты
транспортера.
1. Убедитесь, что лента натянута должным
образом (см. разд. 7.2.1 Регулировка
натяжения).
2. Запустите транспортер и установите
максимальную скорость его движения.
Проследите, будет ли лента смещаться от
центра в какую-либо из сторон транспортера.
Если да, затяните или ослабьте гайку
натяжного винта с правой стороны
транспортера (Рис. 11).
