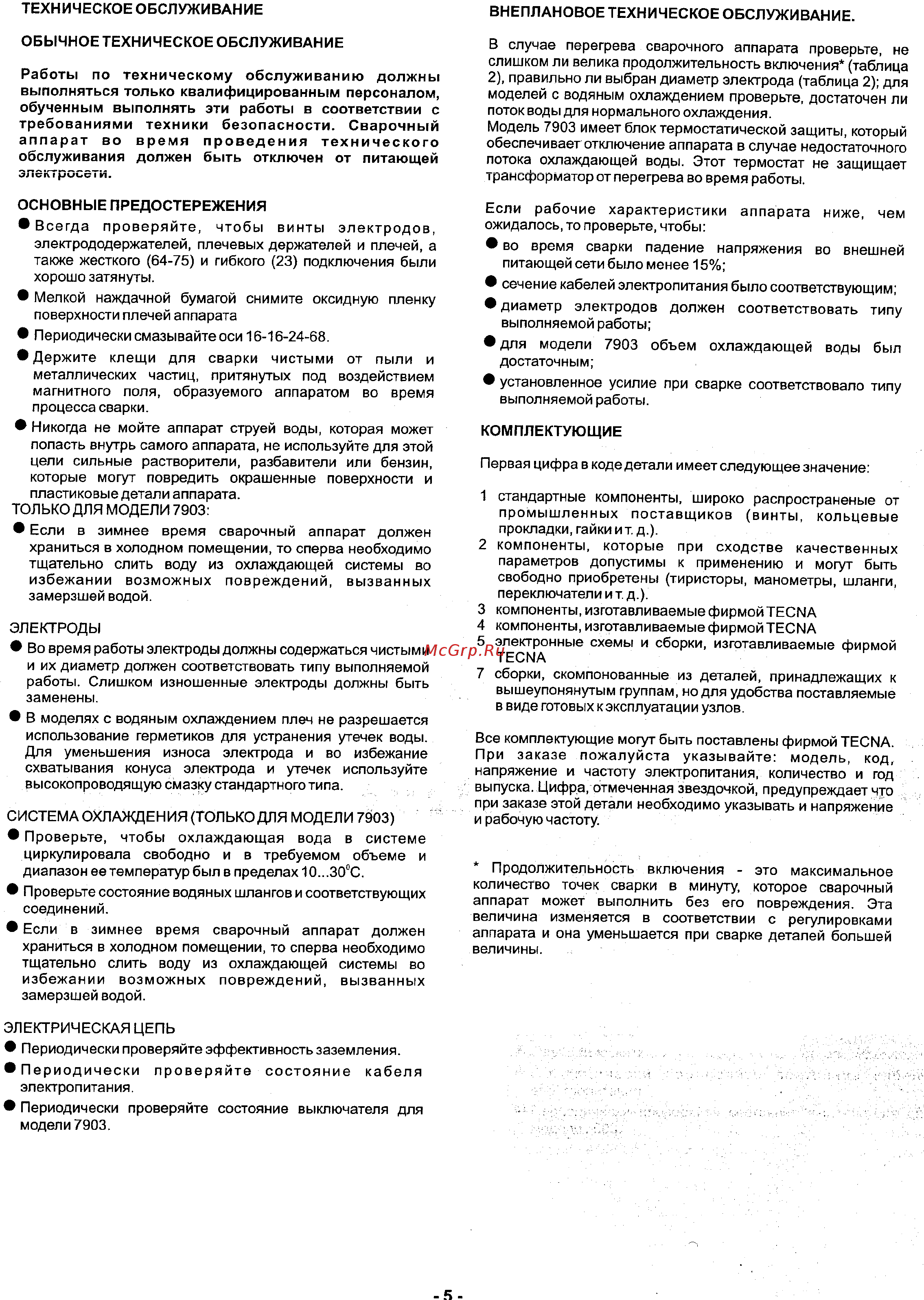

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВНЕПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОБЫЧНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Работы по техническому обслуживанию должны выполняться только квалифицированным персоналом обученным выполнять эти работы в соответствии с требованиями техники безопасности Сварочный аппарат во время проведения технического обслуживания должен быть отключен от питающей ЗЛвКТрОСвТи ОСНОВНЫЕ ПРЕДОСТЕРЕЖЕНИЯ Всегда проверяйте чтобы винты электродов электрододержателей плечевых держателей и плечей а также жесткого 64 75 и гибкого 23 подключения были хорошо затянуты Мелкой наждачной бумагой снимите оксидную поверхности плечей аппарата пленку Периодически смазывайте оси 16 16 24 68 Держите клещи для сварки чистыми от пыли и металлических частиц притянутых под воздействием магнитного поля образуемого аппаратом во время процесса сварки Никогда не мойте аппарат струей воды которая может попасть внутрь самого аппарата не используйте для этой цели сильные растворители разбавители или бензин которые могут повредить окрашенные поверхности и пластиковые детали аппарата ТОЛЬКО ДЛЯ МОДЕЛИ 7903 Если в зимнее время сварочный аппарат должен храниться в холодном помещении то сперва необходимо тщательно слить воду из охлаждающей системы во избежании возможных повреждений вызванных замерзшей водой ЭЛЕКТРОДЫ Во время работы электроды должны содержаться чистыми и их диаметр должен соответствовать типу выполняемой работы Слишком изношенные электроды должны быть заменены В моделях с водяным охлаждением плеч не разрешается использование герметиков для устранения утечек воды Для уменьшения износа электрода и во избежание схватывания конуса электрода и утечек используйте высокопроводящую смазку стандартного типа СИСТЕМА ОХЛАЖДЕНИЯ ТОЛЬКО ДЛЯ МОДЕЛИ 7903 Проверьте чтобы охлаждающая вода в системе циркулировала свободно и в требуемом объеме и диапазон ее температур был в пределах 10 30 С Проверьте состояние водяных шлангов и соответствующих соединений Если в зимнее время сварочный аппарат должен храниться в холодном помещении то сперва необходимо тщательно слить воду из охлаждающей системы во избежании возможных повреждений вызванных замерзшей водой ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ Периодически проверяйте эффективность заземления Периодически проверяйте состояние кабеля электропитания Периодически проверяйте состояние выключателя для модели 7903 В случае перегрева сварочного аппарата проверьте н слишком ли велика продолжительность включения таблица 2 правильно ли выбран диаметр электрода таблица 2 для моделей с водяным охлаждением проверьте достаточен ли поток воды для нормального охлаждения Модель 7903 имеет блок термостатической защиты который обеспечивает отключение аппарата в случае недостаточного потока охлаждающей воды Этот термостат не защищает трансформатор от перегрева во время работы Если рабочие характеристики аппарата ниже чем ожидалось то проверьте чтобы во время сварки падение напряжения во внешней питающей сети было менее 15 сечение кабелей электропитания было соответствующим диаметр электродов должен соответствовать типу выполняемой работы для модели 7903 объем охлаждающей воды был достаточным установленное усилие при сварке соответствовало типу выполняемой работы КОМПЛЕКТУЮЩИЕ Первая цифра в коде детали имеет следующее значение 1 стандартные компоненты широко распространенью от промышленных поставщиков винты кольцевые прокладки гайки и т д 2 компоненты которые при сходстве качественных параметров допустимы к применению и могут быть свободно приобретены тиристоры манометры шланги переключатели и т д 3 компоненты изготавливаемые фирмой ТЕСНА 4 компоненты изготавливаемые фирмой ТЕСНА 5 электронные схемы и сборки изготавливаемые фирмой ТЕСНА 7 сборки скомпонованные из деталей принадлежащих к вышеупонянутым группам но для удобства поставляемые в виде готовых к эксплуатации узлов Все комплектующие могут быть поставлены фирмой ТЕСНА При заказе пожалуйста указывайте модель код напряжение и частоту электропитания количество и год выпуска Цифра отмеченная звездочкой предупреждает что при заказе этой детали необходимо указывать и напряжение и рабочую частоту Продолжительность включения это максимальное количество точек сварки в минуту которое сварочный аппарат может выполнить без его повреждения Эта величина изменяется в соответствии с регулировками аппарата и она уменьшается при сварке деталей большей величины
