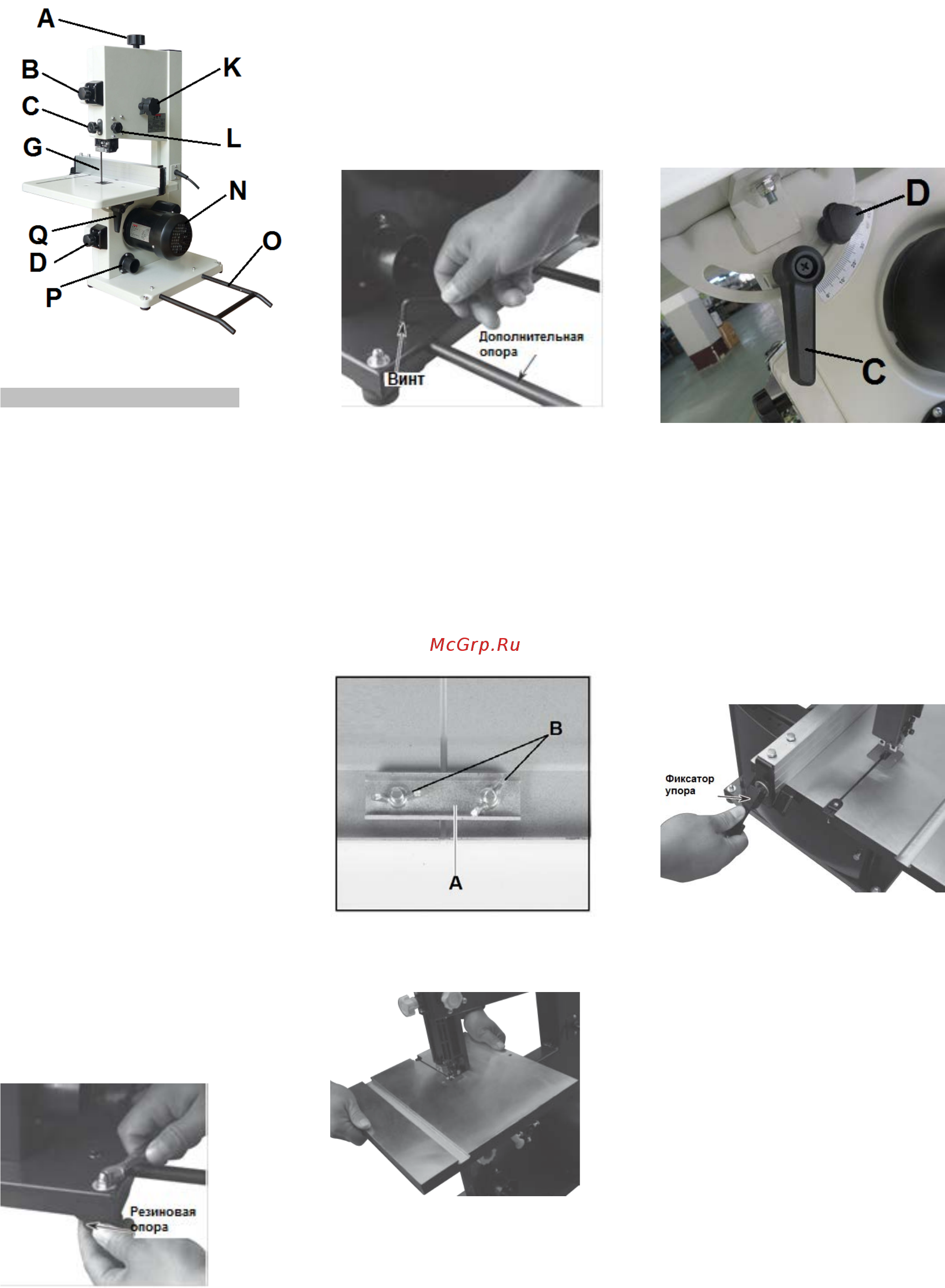

Рис. 2
4. Транспортировка и запуск
4.1 Транспортировка и установка
Для транспортировки используйте
погрузчик или ручную тележку. Не
допускайте опрокидывания и
падения станка во время
транспортировки.
Станок предназначен для работы в
закрытых помещениях и должен
быть установлен на твердой и
ровной поверхности. При
необходимости станок можно
прикрепить болтами.
Для удобства упаковки станок
поставляется не полностью
собранным.
4.2 Сборка
Если в процессе распаковки вы
заметили какие-либо повреждения,
возникшие при транспортировке,
немедленно сообщите об этом
поставщику. Не включайте станок!
Утилизируйте упаковку экологически
безопасным способом.
Очистите мягким растворителем все
поверхности с защитой от коррозии.
Крепление резиновых опор
Перед началом работы прикрепите
четыре резиновые опоры с
отверстиями к четырем углам
основания с помощью болтов
(M6x30), больших плоских шайб 6 и
гаек (M6), как показано на рисунке
(рис.3).
Рис. 3
Установка дополнительной
опоры
- Вставьте дополнительную опору в
соответствующие два отверстия в
боковой части основания.
- Совместите отверстия в опоре и
поверхности основания.
- Закрепите опору двумя болтами и
гайками. (Рис. 4).
Рис. 4
Установка рабочего стола
- Снимите болты и гайки (B, Рис. 5) с
отверстия, расположенного на
переднем крае стола. Снимите
панель (A, рис. 5).
- Поместите рабочий стол (J, рис.1)
на корпус станка сзади.
Зафиксируйте рабочий стол с
помощью шайбы, фиксатора (С,
Рис.7) и фиксирующей ручки (D,
Рис.7).
- При демонтаже все действия
производятся в обратном порядке.
Рис. 5
- Осторожно проденьте полотно в
прорезь стола и разместите стол.
(Рис. 6)
Рис. 6
- Снимите узел рукоятки с пильной
рамы.
- Расположите узел стола на раме.
Снова установите узел рукоятки.
- Установите стол в нужное
положение с помощью ручки
регулировки наклона стола.
- С помощью угольника с уровнем
установите стол перпендикулярно
полотну. При необходимости
отрегулируйте упор.
- Установите указатель на 0°
- Вставьте и затяните фиксатор (C,
Рис.7)
- Затяните гайку-барашек на панели
(A, рис. 5).
Рис. 7
Установка упора:
- Поднимите фиксатор на узле
упора.
- Поместите упор на стол так, чтобы
фиксатор находился с передней
стороны стола.
- Опустив фиксатор упора,
зафиксируйте упор в нужном
положении на столе.
Чтобы переместить упор, поднимите
фиксатор и сдвиньте упор в нужное
положение. Опустив фиксатор,
закрепите упор в нужном
положении. ( Рис. 8).
Рис. 8
ВНИМАНИЕ: Запрещается
использовать одновременно
угловой и продольный упоры. Это
может привести к заклиниванию
пильного полотна в заготовке,
травме оператора или повреждению
заготовки.
4.3 Подключение к сети
Подключение к сети и
использование любых удлинителей
должно производиться в
соответствии с действующими
правилами.
Сетевое напряжение должно
соответствовать указанному в
описании станка.
При подключении к сети должен
быть задействован 10А
предохранитель для защиты от
перенапряжений.
