6
Используйте только шнуры питания
с обозначением H07RN-F.
Подключение и ремонт станка могут
выполняться только
квалифицированными электриками.
4.4 Подключение к вытяжной
системе
Перед началом работы станок
должен быть подключен к системе
отвода пыли. Всасывание должно
включаться автоматически при

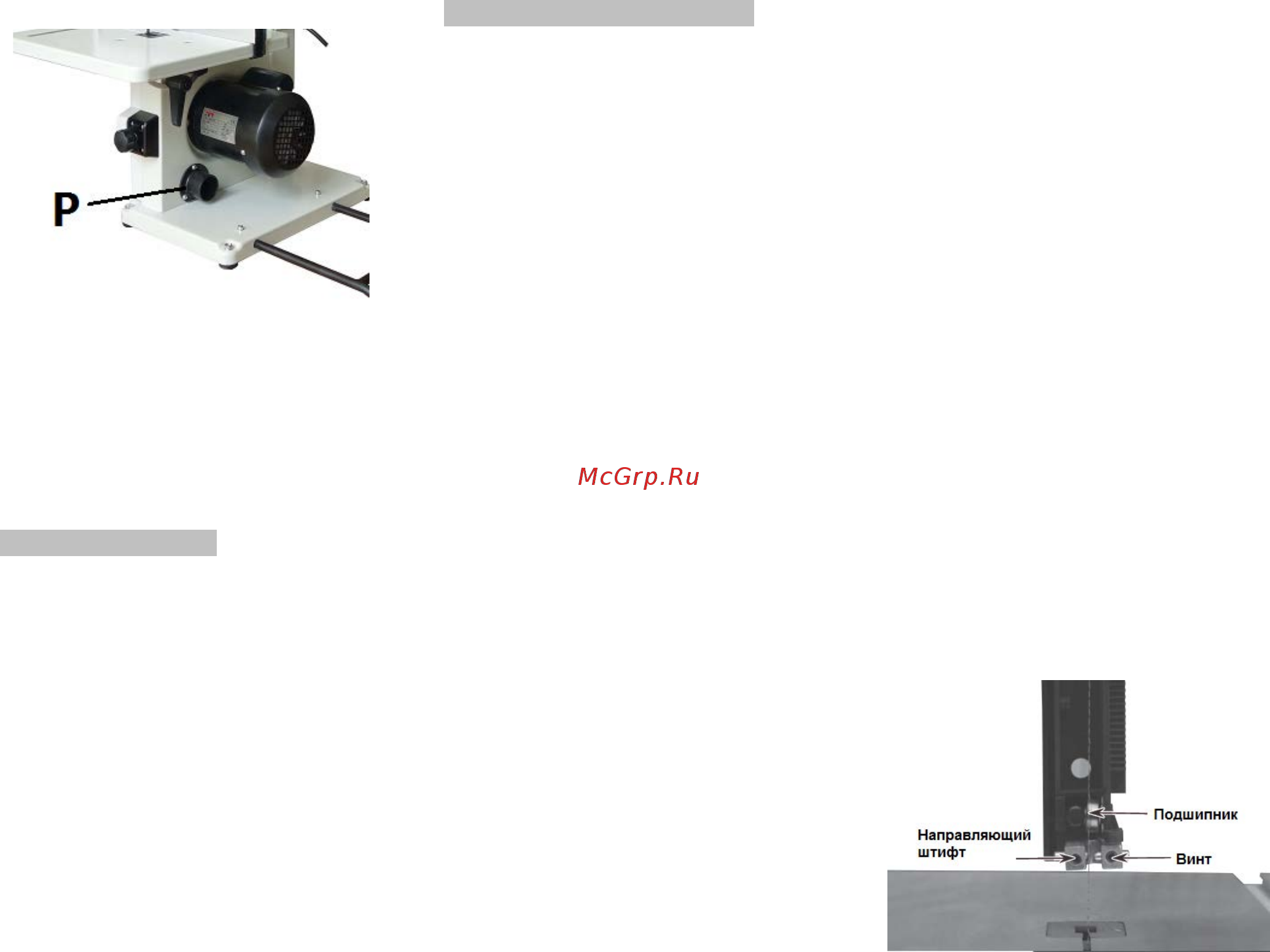

запуске пильного полотна. (P, Pис.9)
Рис 9
4.5 Начало работы
Запуск станка производится
нажатием зеленой кнопки.
Красная кнопка на главном
выключателе останавливает станок.
5. Работа на станке
Правильное рабочее положение:
Перед станком, стоя в направлении
резания.
Обработка заготовок:
Руки плотно прилегают к заготовке
вне зоны резания.
Двигайте заготовку к пильному
полотну в направлении линии
резания и произведите распиловку,
направляя заготовку по намеченной
траектории.
Постоянно подталкивайте заготовку;
завершите распиловку в одно
движение.
Нельзя двигать заготовку назад, так
как это может привести к тому, что
пильное полотно слетит со шкивов.
Поддерживайте длинные и широкие
заготовки с помощью опорных
роликов.
Советы по работе:
При работе пильное полотно
должно быть острым, без дефектов.
Вблизи зоны резания для подачи
используйте толкатель.
Для безопасной подачи мелких и
узких деталей используйте
подающий шаблон.
Используйте подходящий клин для
предотвращения проворачивания
круглой заготовки при распиловке.
Для использования станка по
назначению соблюдайте правила,
указанные в приложении A
«Безопасная работа»
(на последних страницах
инструкции)
A.1: Выполнение вертикального
распила
A.2.: Выполнение диагонального
распила
A.3.: Распиловка шипов
A.4.: Распиловка клиньев
A.5.: Фигурная распиловка
A.6.: Распил по дуге
A.7.: Распиловка по шаблону
A.8.: Пиление по кругу
A8.1 Настройка без заготовки
A8.2 Размещение заготовки
A8.3 Обработка
6. Настройка и регулировка
Примечание:
Перед началом работ по
настройке и регулировке станка
необходимо защитить его от
непреднамеренного включения,
отсоединив сетевой шнур.
6.1 Замена пильного полотна
Пильное полотно должно
соответствовать техническим
требованиям.
Подберите подходящее пильное
полотно в соответствии с операцией
резания и в зависимости от
обрабатываемого материала.
Для вертикального распила:
- используйте широкое пильное
полотно (например, 8 мм), с
крупными зубьями.
Для узких фигурных разрезов:
- используйте узкое пильное
полотно (например, 3 мм).
Перед установкой проверьте
пильное полотно на наличие
дефектов (трещины, сломанные
зубья, изгиб). Не используйте
неисправные пильные полотна.
Зубья пильного полотна должны
быть расположены в направлении
резания (вниз).
При обращении с пильными
полотнами всегда пользуйтесь
перчатками.
Пильные полотна разрешено
заменять только после
отсоединения сетевого шнура!
6.2 Складывание пильной ленты
Возьмите пильную ленту в одну
руку. Позвольте ей повиснуть
вертикально и прижмите ее ногой к
полу. Опускайте руку вниз к полу,
одновременно поворачивая ее на
360 ° (полный круг).
6.3 Настройка хода пильной
ленты.
Запрещается выполнять настройку
хода пильной ленты на работающем
станке.
- Отключите ленточнопильный
станок от источника питания -
выдерните вилку из розетки.
- Чтобы проверить ход пильной
ленты, вращайте ведущий шкив
вручную по часовой стрелке.
- Надлежащий ход достигается при
выравнивании приводного и
холостого шкивов. Ручка
регулировки хода на задней части
рамы станка используется для
наклона верхнего шкива и
выравнивания шкивов пильного
полотна.
- Если пильная лента направлена от
корпуса, поверните ручку по
часовой стрелке. Если пильная
лента направлена к корпусу,
поверните ручку против часовой
стрелки.
- После того, как ход пильного
полотна был настроен правильно,
зафиксируйте его, затянув гайку.
См. Рис. 10 и рис. 13.
6.4 Настройка направляющих
пильной ленты
Запрещается выполнять настройку
направляющих пильной ленты на
работающем станке.
Откройте крышку шкива.
Снимите крышку пильного полотна с
верхней направляющей.
- Верхняя направляющая пильной
ленты представляет собой
направляющие штифты для боковой
опоры и шариковый подшипник для
задней опоры.
- Ослабьте винты и отрегулируйте
направляющие штифты по бокам
пильной ленты (см. 11).
Используйте измерительный щуп,
чтобы проконтролировать, что
направляющие штифты находятся
на расстоянии 0,05 мм от пильной
ленты.
- Зафиксируйте в установленном
положении, затянув винты.
Рис. 11
- Отрегулируйте шариковый
подшипник с задней части пильной
ленты, ослабив главный винт и
передвинув ось (см. Рис. 12).
- Расположите шарикоподшипник на
расстоянии 0,05 мм от задней части
пильной ленты.
- Зафиксируйте положение
подшипника, затянув винт.
