-9-

4.1.2 Краткое описание устройства прибора ЭПН-02М-ХХ (рис. 2).

На основании (1) смонтированы: котел в теплоизоляции (2) с выходным патрубком (3)

G ¾" и входным патрубком (4) G ¾"; кронштейн управления (5); плата управления (6); плата

силовая (7), если мощность котла предусмотрена в пределах от 18 до 30 кВт; блок зажимов

для подключения кабеля электропитания (8), хомут с креплением для кабеля электропитания

(12), кабельные каналы для электропроводки (9), электропроводка (11), клеммная колодка

(10) для подключения датчика температуры воздуха (комнатного термостата) и модуля

GSM-Climate (Teplocom GSM, производства ПО «Бастион»), зажим заземления (13). Котел

имеет два или один (в зависимости от номинальной мощности) блока ТЭНов (14). В корпусе

котла находятся: термозонд - рабочий датчик температуры (16) и термостат - аварийный

датчик (17).

Подключение датчика температуры воздуха (комнатного термостата) и

циркуляционного насоса производят к клеммной колодке (10) согласно наклейке на

основании (1), при этом мощность насоса, подключенного к клеммнику прибора не должна

превышать 0,5 кВт. Подключение модуля GSM-Climate (Teplocom GSM, производства ПО

«Бастион») производится на клеммы комнатного термостата.

На кронштейне управления (5) (рис. 3) установлены: переключатель режимов (18) для

выбора режима работы прибора, регулятор температуры (19) для включения – выключения

прибора и задания температуры теплоносителя. Светодиодный индикатор зеленого цвета

(21) сигнализирует о подаче питания в систему управления прибора, светодиодный

индикатор красного цвета (22) сигнализирует о возникновении аварийной ситуации,

светодиодный индикатор желтого цвета (23) сигнализирует о том, что идет нагрев

теплоносителя. На потенциометр (19) и галетный переключатель (18) надеты ручки (20).

Плата таймера (24) или суточного программатора, а также кнопка коррекции

времени (25) в моделях приборов ЭПН-01НМ-ХХ не устанавливаются! Функция

программирования температуры устанавливается только в модификациях

ЭПН-02М-ХХ; ЭПН-02НМ-ХХ.

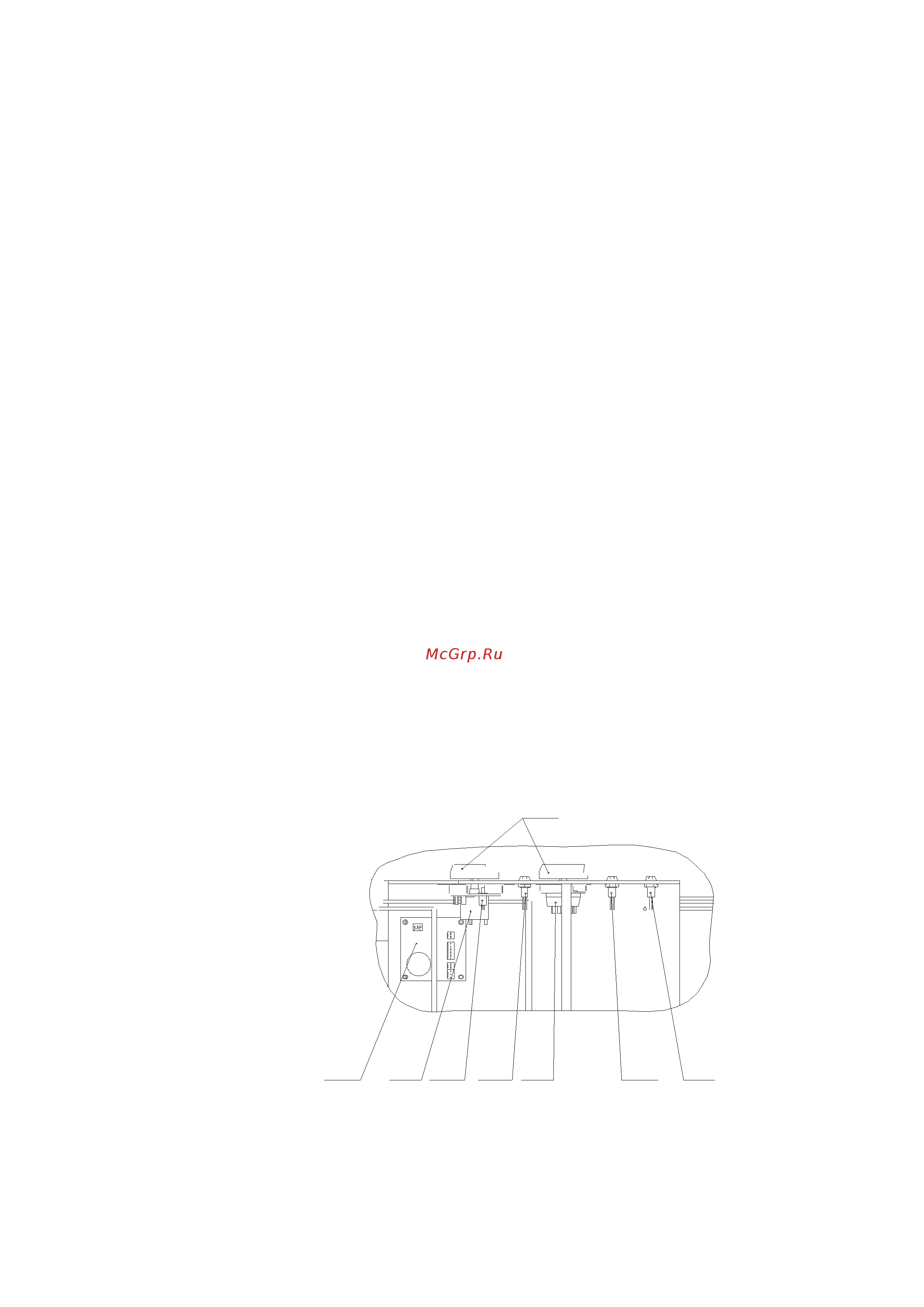

Кронштейн управления рис.3

1819

21222324 25
