Профмаш Б-165 (чугун) [5/20] 3 мм

Содержание

• Уважаемый покупатель 3
• Назначение 4
• Описание и работа бетоносмесителя 4
• Технические характеристики 4
• 3 мм 5
• Схема состав бетоносмеси теля 6
• Бетон 60 л 110 л 25 л 10
• Вода 6 10
• Выгрузка б перемешивание 7 перемешивание 10
• Замесов бетона и строительного раствора со стандартным 50 кг мешком цемента 10
• Литр цемента 1 кг 1 лопата цемента 4 литрам 1 тачка 60 80 литрам 10
• Раствор но л 25 л 10
• Рисунок 1 позиции диска фиксатора 10
• Строительный 10
• Таблица 3 состав пакета 10
• Таблица 4 примерные пропорции компонентов для приготовления 10
• Хранение 2 перемешивание 3 выгрузка 4 полная выгрузка 10
• Цемент песок гравий 10
• Меры безопасности 11
• И методы их устранения 12
• Характерные неисправности 12
• Гарантия 14
• Сведения о продаже 15
• Свидетельство о приемке 15
• Адреса центральных центров сервисного обслуживания 16
• Владелец______________________________________ 17
• Выполнены работы по устранению неиспр авностей ________________________________ 17
• Ж о я 17
• Зав гарантийной мастерской 17
• Изготовленный__________________________________ 17
• М п 20 г 17
• М п __________________ 17
• Механик гар мастерской 17
• На гарантийный ремонт бетоносмесителя б 130 б 150 б 165 б 180 заводской 17
• Примечание 17
• Продан фирмой _________________________________ 17
• Талон 1 17
• Утверждаю 17
• Владелец______________________________________ 19
• Выполнены работы по устранению неиспр авностей ________________________________ 19
• Ж о я 19
• Зав гарантийной мастерской 19
• Изготовленный__________________________________ 19
• М п 20 г 19
• М п __________________ 19
• Механик гар мастерской 19
• На гарантийный ремонт бетоносмесителя б 130 б 150 б 165 б 180 заводской 19
• Примечание 19
• Продан фирмой _________________________________ 19
• Талон 2 19
• Утверждаю 19

Похожие устройства

• PROXXON DS 460 Инструкция по эксплуатации
• PROXXON DSH Инструкция по эксплуатации
• Энкор Корвет-59-92 Инструкция по эксплуатации
• Энкор Корвет-467 Инструкция по эксплуатации
• Husqvarna TS 300 E (9651546-01) Инструкция по эксплуатации
• Husqvarna TS 400 F (9651481-01) Инструкция по эксплуатации
• Husqvarna TS 60 (9666107-02) Инструкция по эксплуатации
• Husqvarna TS 73 R (9651538-02) Инструкция по эксплуатации
• Super-Ego V15000000 Инструкция по эксплуатации
• Rothenberger Ровелд Р40T Set Инструкция по эксплуатации
• Rothenberger Ровелд Р63Т Set Инструкция по эксплуатации
• Metabo AHS 36-65 V (602203000) Инструкция по эксплуатации
• Metabo AHS 36 V (602177000) Инструкция по эксплуатации
• Metabo HS 8745 (608745000) Инструкция по эксплуатации
• Metabo HS 8855 (608855000) Инструкция по эксплуатации
• Metabo HS 8865 (608865000) Инструкция по эксплуатации
• Metabo HS 8875 (608875000) Инструкция по эксплуатации
• Dewalt DWE7491 Инструкция по эксплуатации
• HELMUT ST400-900 Инструкция по эксплуатации
• HELMUT FS230H Инструкция по эксплуатации

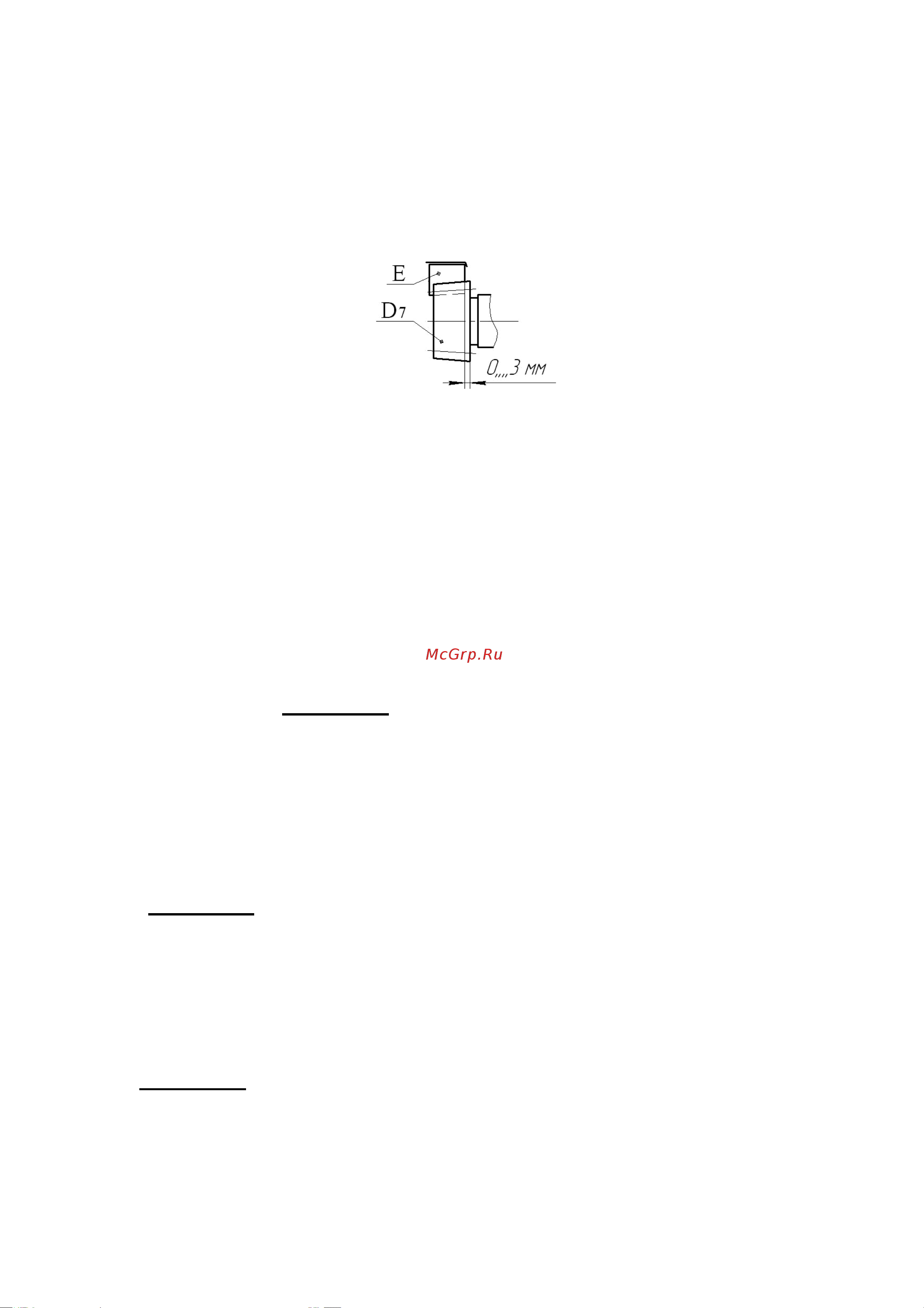

3 4 1 Для обеспечения нормальной натяжки зубчатого ремня руководствоваться указаниями приведенными в строке 2 таблицы 5 3 4 2 Выставление зазора между конической шестерней и секторами производить следующим образом ослабить 4 болта крепления опоры скобы Б2 см схему Состав бетоносмесителя и ввести полоску картона толщиной 2 5 3 мм между зубьями сектора и конической шестерни затем болты вновь затянуть Внимание 1 При сборке изделия по схеме 10 допускается смещение зубьев сектора Е относительно зубьев конической шестерни В7 от 0 до 3 мм 0 3 мм 2 Допускается радиальное биение на емкости до 3 мм 3 5 Порядок работы 3 5 1 Установить бетоносмеситель на горизонтальную поверхность предварительно обеспечив безопасные условия работы согласно разделу 4 Меры безопасности настоящего паспорта 3 5 2 Выставить ёмкость бетоносмесителя на выбранный угол поз 2 6 7 диска фиксатора рисунок 1 Примечание Угол наиболее близкий к горизонтали поз 6 диска фиксатора обеспечит хорошую размешиваемость но уменьшит объем готового замеса л 3 5 3 Запустить бетоносмеситель в работу включить электродвигатель 3 5 4 Загрузить компоненты смеси в нужных пропорциях В момент перемешивания долить воды до нужной консистенции Примечания 1 Внимание Для предотвращения поломки привода бетоносмесителя загрузку ёмкости материалом производить только при включенном электродвигателе 2 В таблице 4 даны примерные пропорции компонентов бетонной и строительной смесей Пропорции в таблице носят информативный характер и производитель не настаивает на их применении 3 5 5 После перемешивания в течение 5 7 мин выгрузите смесь в поддон путём опрокидывания ёмкости поз 3 4 5 диска фиксатора 3 5 6 Внимание Для исключения застывания смеси и как следствие поломки изделия по окончании работы засыпьте в ёмкость включенного изделия небольшое количество гравия примерно 1 ведро и залейте водой Перемешайте в течение 3 5 минут чтобы удалить остатки раствора Выгрузите гравий Отключите сетевой шнур и обмойте бетоносмеситель водой 3 5 7 Хранение бетоносмесителя рекомендуется в поз 1 диска фиксатора или в разобранном виде 3 6 Внимание Во избежание истирания деталей зубчатых передач изделия через каждые 8 часов работы производить проверку и регулировку натяжения зубчатого ремня и узлов крепления привода 3 7 В связи с дальнейшим совершенствованием конструкции и внешнего вида бетоносмесителя может быть не полное соответствие приобретенного изделия описанию и изображению на схемах 5
