Husqvarna TS 73 R (9651538-02) [3/9] Применение

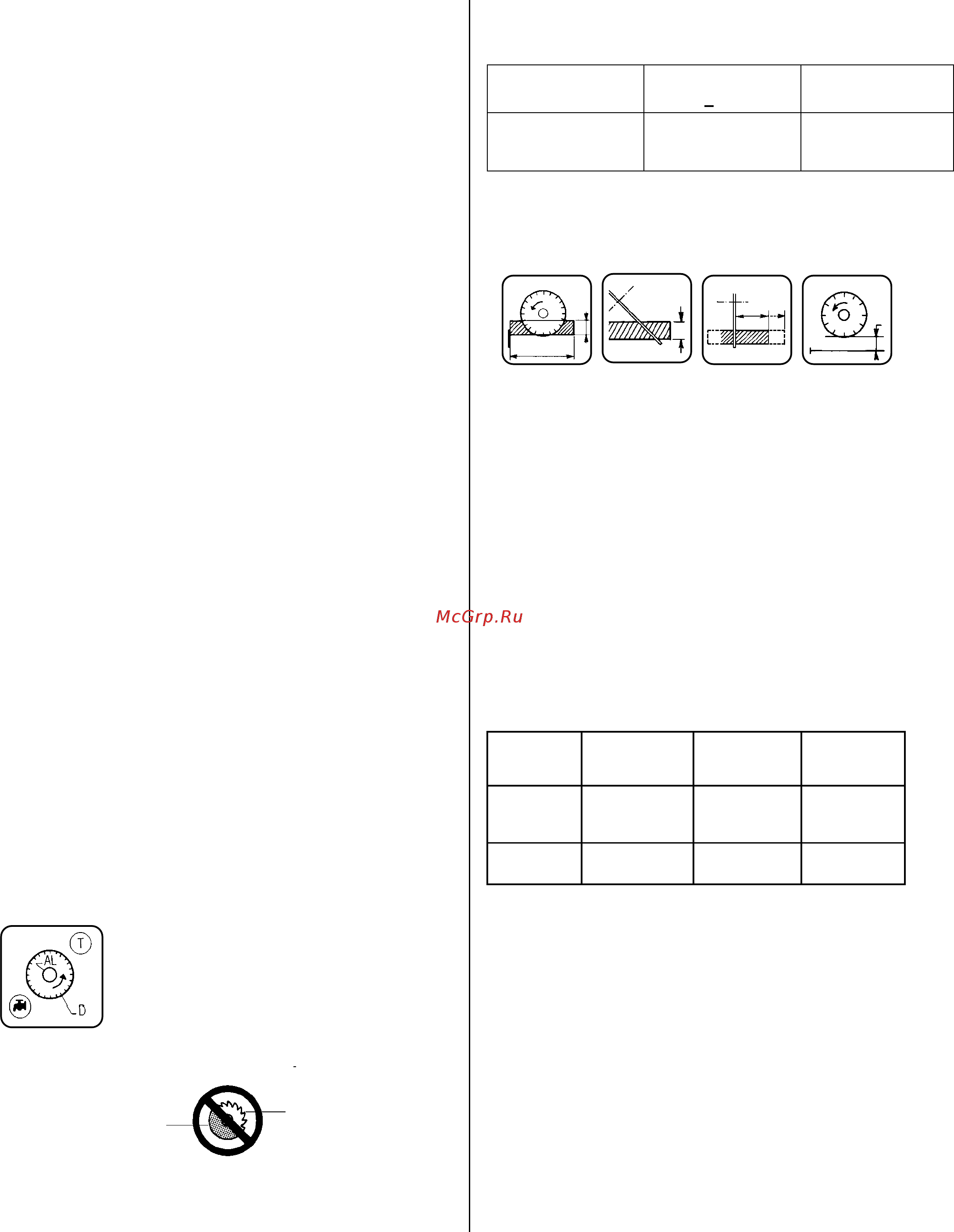

![Husqvarna TS 73 R (9651538-02) [3/9] Применение](/views2/1393414/page3/bg3.png)
СПЕЦИАЛЬНЫЕ ИНСТРУКЦИИ
Дисковый резчик сконструирован так, чтобы обеспечить
безопасную и надежную службу в соответствующих
инструкциям эксплуатационных режимах, однако он может
представлять опасность для пользователя и риск
повреждений, поэтому постоянный клиент должен
обеспечить:
• целевое использование и совершенное техническое
состояние (принятие во внимание любых рисков и коррекция
любого сбоя, ведущего к снижению безопасности).
• использование для резки мрамора, камня, гранита,
кирпича и фацетирования (фарфор, глазированная плитка,
керамика, и т.д) алмазного диска с водяным охлаждением.
Использование любых других дисков запрещается.
• компетентность персонала (квалификация, опыт, обучение,
образование), подробно изучившего руководство перед
стартовой работой. Любая неисправность электрической или
иной природы должна устраняться компетентным
персоналом (электрик, механик, уполномоченный
дилер).
• следование предупреждениям и инструкциям,
отмеченными на машине (соответствующая личная защита,
правильное использование, общие правила безопасности, и
т.д)
• чтобы никакие модификации, преобразования или
дополнения не снижали безопасности и чтобы они
выполнялись только с предварительного разрешения
изготовителя.
• соблюдение интервалов обслуживания и периодичности
рекомендованных проверок.
• чтобы для ремонта использовались
только оригинальные
запасные части.
ПЛАТИК С ДАННЫМИ
тип серийный номер
год изготовления
вес мощность
макс диаметр диска напряжение
посадочное отверстие частота
скорость интенсивность
использования
1. ПРИМЕНЕНИЕ
• Применение: Резка фарфора, глазированой плитки,
керамики, и т.д...
• Инструмент: Алмазный диск,
орошаемый водой, диаметром 230 мм с
посадочным отверстием 25.4 мм.
(Спрашивайте у вашего
поставщика).
Полотно диска
Карборундовый диск
Не используйте пилу для не предусмотренных целей
(использование не соответствующих инструкциям
по использованию или шлифовальных дисков).
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Мощность
Напряжение
+ 5%
Ток
1kW (1.3CV)
1kW (1.3CV)
230 V 50 Hz
115 V 50 Hz
4.5 A
9.4 A
• Скорость двигателя: 2800 об\мин
• Скорость диска: 2800 об\мин
• Класс электрическая защита: IP 54
• Глубина резки (E): под 90 °: 50 мм
• Длина резки (L): -730 мм при толщине 10 мм
• Полезная ширина (w): не ограничена
• Размеры (мм) L x W x H: - с ножками: 1160 x 575 x 1200
- стол: 1060 x 575 x 600
• Масса без воды: 41 кг
• Охлаждение диска: водным аэрозолем под кожух диска.
• Минимальная емкость бака
: -15 л
• Водяной насос: регулируемый поток
• Электропитание:
-230 V: кабель H07-RNF 3 x 1,5
2
L 2 м.
МОДЕЛЬ
УРОВЕНЬ
МОЩНОСТИ
УРОВЕНЬ
ДАВЛЕНИЯ
УРОВЕНЬ
ВИБРАЦИ
И
Depending
on model
Lwa (dB)
EN ISO 3744
Lpa (dB)
EN ISO 4871
G ENV
25349
1 KW-230V
66 66 0,1
3. ОСМОТР МАШИНЫ ПРИ
ПОЛУЧЕНИИ
• При получении машины проверьте ее состояние.
• Содержите машину в совершенной чистоте
• Периодически проверяйте питающий кабель и
удлинители
• При работе будьте внимательны
• Проверяйте правильность сборки и точность
установки (отсутствие аномальной вибрации).
90° TP
L
l
E
45°
E
P
