www.fubag.ru
Инструкция по эксплуатации
--8
Соединения и установки для М сварки
1.Подсоединение и установка устройства
для подачи проволоки
2. Подсоединение горелки
3. Подсоединение кабеля заземления
Соединения и установки для ММА сварки
1.Подсоединение сварочного кабеля
2. Подсоединение кабеля заземления
IG
- Подберите необходимую проволоку в
соответствии с технологией сварки. Диаметр
проволоки должен соответствовать
приводному ролику, направляющему каналу
и контактному наконечнику.
- Откройте крышку барабана на устройстве
для подачи проволоки. Поместите моток
проволоки в барабан на подающем
устройстве. Конец проволоки
должен находиться под барабаном, напротив
подающего устройства.
- На барабане имеется блокировочный винт (при открытой крышке будет виден винт с
шестигранной головкой). Потяните барабан рукой для регулировки. Если сопротивление
слишком большое, возможно необходимо отрегулировать блокировочный винт: натяжение
увеличивается при вращении по часовой стрелке, и наоборот.
- Поместите проволоку в направляющий канал подающего устройства, выровняйте
проволоку в канале приводного ролика, поместите проволоку в канал разъема сварочной
горелки и нажмите на приводной ролик. (Для протягивания проволоки в рукав сварочной
горелки необходимо включение электропитания .
Подсоедините соединительную втулку горелки в отверстие для крепежа горелки на
передней панели сварочного аппарата
- Соедините медный наконечник зажима заземления, который проходит через отверстие для
подачи проволоки на панели с контактом «-» соединительного наконечника. Соединительный
кабель должен быть надежным в противном случае соединительный наконечник сгорит.
- Для достижения хорошей производительности при сварке флюсовой проволокой есть
возможность подсоединить «+», «-» противоположно, чтобы двигатель подающего
устройства был с «-», а соединительный кабель с «+».
Не используйте стальную пластину или другие подобные материалы, которые
являются плохими проводниками для заземления свариваемого материала.
Подсоедините байонетный разъем сварочного кабеля к выходному соединению на передней
панели и поверните по часовой стрелке. Электрододержатель используется для зажима
электрода.
Подсоедините байонетный разъем кабеля заземления к выходному разъему на передней
панели и поверните по часовой стрелке. Зажим заземления используется для подключения
свариваемого материала в цепь сварочного тока.
Не используйте вместо кабеля заземления, стальную пластину или другие
подобные материалы, которые являются плохими проводниками, для соединения
сварочного аппарата со свариваемым изделием.
Внимание:
Внимание:
Внимание:
)
-
.

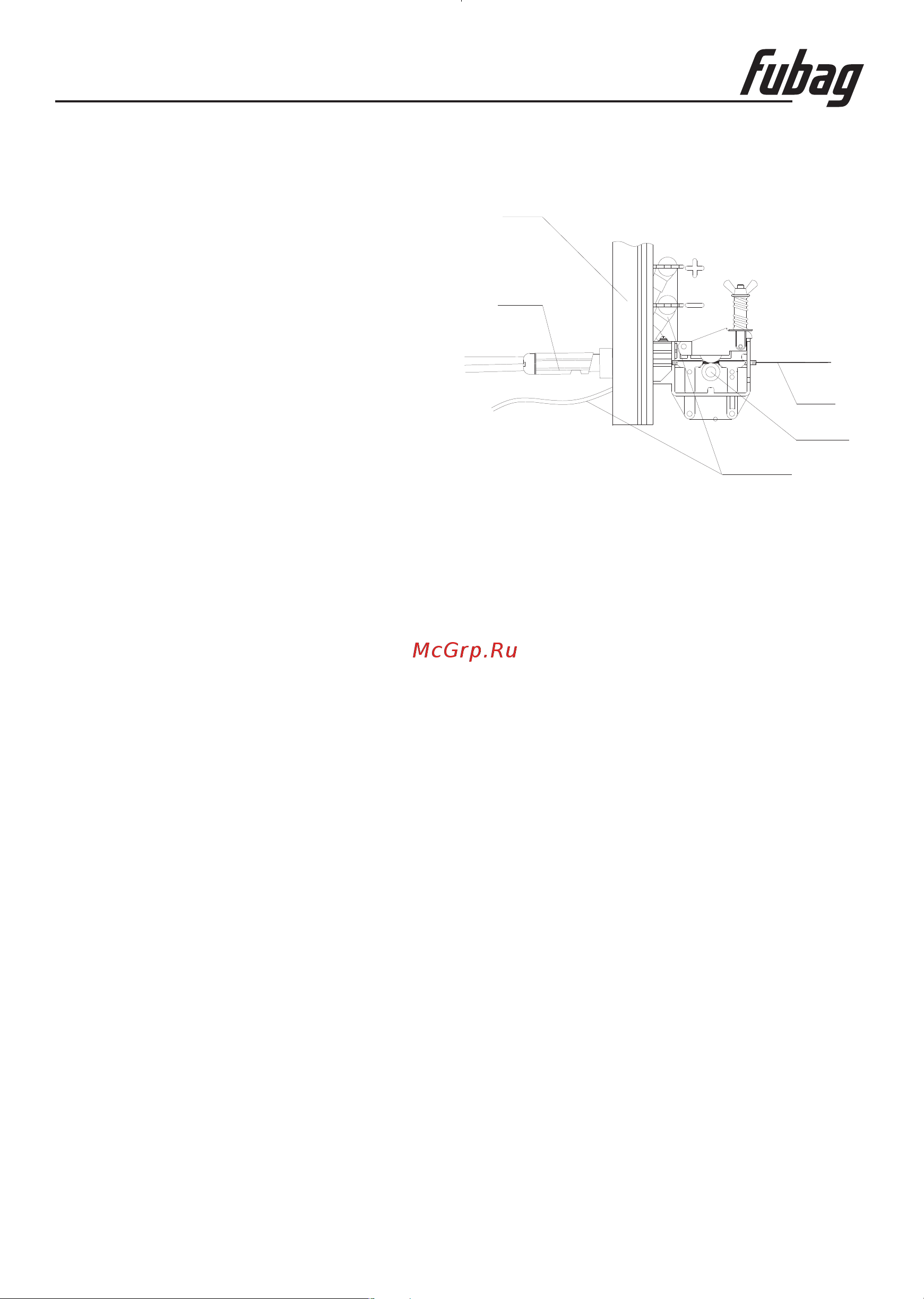

ПЕРЕДНЯЯ
ПАНЕЛЬ
ГОРЕЛКА
ПРОВОЛОКА
КАБЕЛЬ
ЗАЗЕМЛЕНИЯ
РОЛИКИ
