ВНИМАНИЕ!
монтаж датчика темПературы Пола Производится на ЭтаПе
установки нагревательного мата, секции или Пленки.
р
азмещайте датчик темПературы строго в гофротрубе.
ВНИМАНИЕ!
монтаж терморегулятора Производится После монтажа
теПлого Пола.
Подключение Питания регулятора необходимо Производить
через отдельный вводной автомат и узо.
монтаж датчика темПературы Пола
Датчик температуры размещается в гофрированную пластиковую трубку
для обеспечения возможности замены датчика в процессе эксплуатации.
Торец трубки закрывается герметичной заглушкой, предотвращающей
попадание внутрь раствора для крепления плитки или цементного
раствора при устройстве теплого пола.

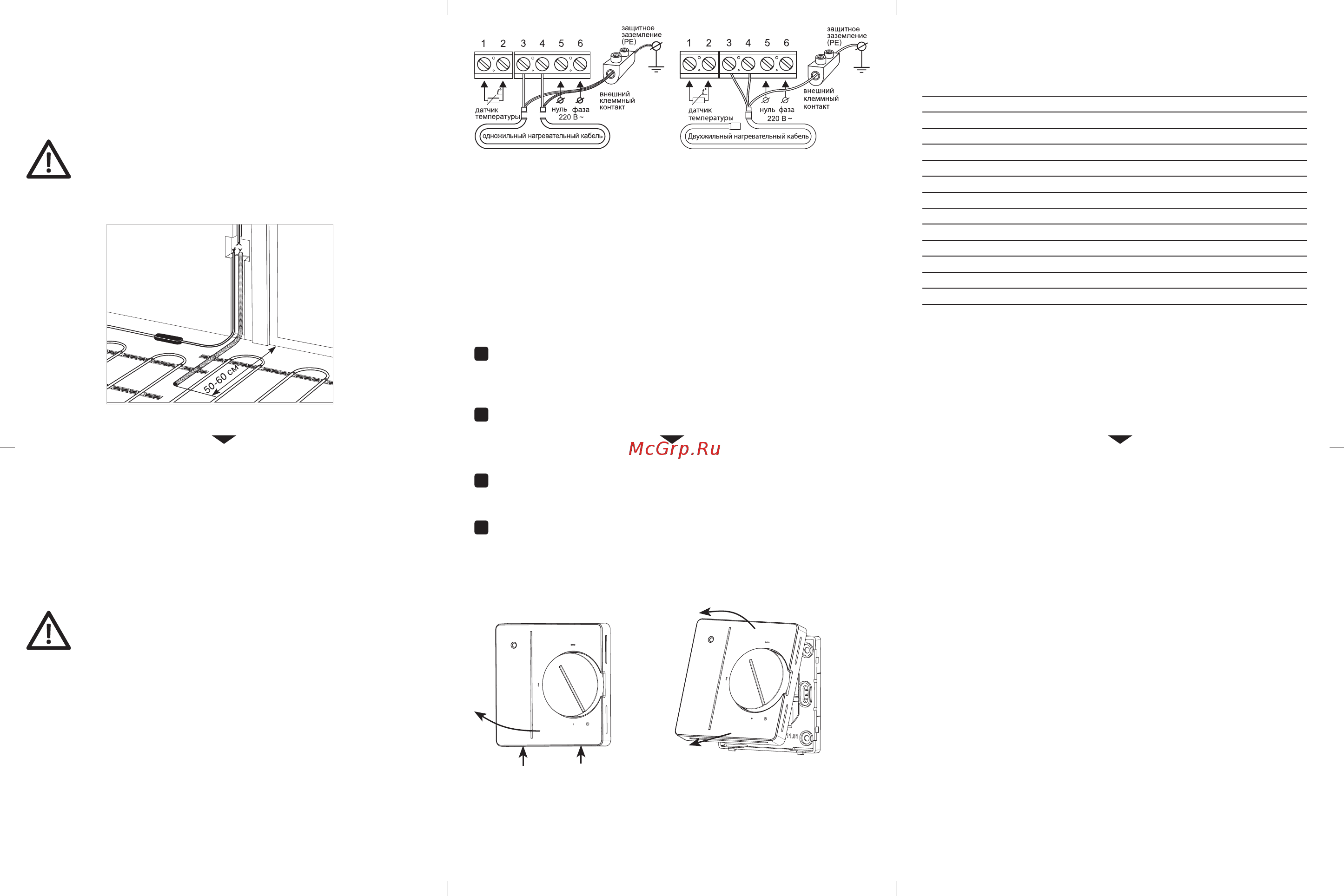

Рис. 2
Гофрированная трубка с датчиком внутри располагается на уровне грею-
щего кабеля, между его витками, на равном удалении от них (рис. 2).
Другой конец трубки с установочным проводом датчика температуры
внутри укладывается в подготовленную в полу канавку (штробу) и подво-
дится к месту установки терморегулятора или распаечной коробки.
Излишки трубки и установочного провода обрезаются по месту
монтаж терморегулятора
Датчик температуры подключается к клеммам 1 и 2, (полярность при
этом не имеет значения). Напряжение питания (переменное 220 В)
подается на клеммы 5 и 6, причем фаза (определяемая индикатором) –
на клемму 6, а нуль – на клемму 5.
Выводы нагревательной секции или мата подключаются к терморегу-
лятору следующим образом: белый (коричневый) провод подключается
к клемме 3; голубой (светло-синий) провод подключается к клемме 4;
вывод экранирующей оплетки (желто-зеленый провод) – к линии
защитного заземления (PE), через внешний клеммный контакт (рис. 3).
Рис. 3
3. Установите заднюю крышку терморегулятора в распаечную ко роб-
ку и зафиксируйте двумя винтами, расположенными по горизон-
тальной оси.
4. Проведите подсоединения проводов согласно предыдущему пункту.
Сборка терморегулятора осуществляется в обратной последовательности.
Аккуратно установите лицевую крышку терморегулятора, до срабаты-
вания обеих защелок, следя за тем, чтобы она плотно прилегла к зад-
ней крышке прибора, установленной на стене.
установка терморегулятора
1. Снимите лицевую крышку. Для этого тонкой шлицевой отверткой
аккуратно поочередно надавите на защелки, расположенные снизу
лицевой крышки терморегулятора, при этом потянув ее на себя
(рис. 4-1).
2. Снимите крышку (рис. 4-2).
Рис. 4-1 Рис. 4-2
лицевая
крышка
задняя
крышка
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания 220 В
Максимальный ток нагрузки 16А (3,5 кВт)
Потребляемая мощность 450мВт
Масса 100г
Габариты 87× 87× 34 мм
Степень защиты IP21
Класс защиты II
Датчик температуры пола (TST02) NTC 6,8 кОм
Длина установочного провода датчика 2 м
Допустимая температура окружающей среды от +5 °С до +40 °C
Допустимая отн. влажность воздуха 80 %
Пределы регулирования температуры от +5 °С до +45 °C
Срок службы не менее 6 лет
5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Терморегулятор допускается транспортировать всеми видами тран спор та
в соответствии с правилами, действующими на конкретном виде транспор
-
та, с соблюдением условий транспортирования группы С по ГОСТ 23216-78.
7. МЕРЫ БЕЗОПАСНОСТИ
Терморегулятор соответствует техническому регламенту таможенного
союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»,
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Подключение терморегулятора должно производиться квалифициро-
ванным электриком.
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует соответствие качества терморегулятора тре-
бованиям технических условий ТУ 26.51.70-001-47315296-2017 при
условии соблюдения правил транспортирования и указаний по уста-
новке и эксплуатации.
Гарантийный срок — 2 года с даты продажи.
В те че ние га ран тий но го сро ка по ку па тель име ет пра во на ре монт или
за ме ну из де лия при об на ру же нии не ис прав но с тей, про изо шед ших по
ви не из го то ви те ля и при ус ло вии вы пол не ния ука за ний по ус та нов ке
и экс плу а та ции.
Га ран тий ные обя за тель ст ва не рас про стра ня ют ся на тер мо ре гу ляторы,
име ю щие ме ха ни че с кие по вреж де ния, а так же ес ли де фект воз ник
в ре зуль та те не пра виль но го мон та жа, под клю че ния и экс плу а та ции
дан но го при бо ра.
Подготовка электрических соединений
Установите монтажную коробку или распаечную (если используется).
Подведите к ней провода питания, установочные провода нагреватель-
ного мата или секции и установочный провод датчика температуры пола.
Подайте напряжение на провод питания. Индикатором определите
фазовый и нулевой провода и отметьте их.
Схема включения
Все провода подключаются к клеммным контактам прибора с винто-
вым креплением.
Терморегулятор должен храниться с соблюдением условий хранения 2 (С)
по ГОСТ 15150-69.
Все работы по монтажу и подключению прибора следует проводить при
отключенном напряжении питания.
Для монтажа терморегулятора использовать только пластмассовую
распаечную коробку.
При эксплуатации и техническом обслуживании необходимо со блю дать
требования ГОСТ 12.3.019-80, «Правил технической эксплуатации
электроустановок потребителей» и «Правил техники безопасности при
эксплуатации электроустановок потребителей».
В случае обнаружения неисправности, необходимо обратиться в ди лер-
ский центр или к продавцу.
