Aiken MFG 201/500-2 [7/11] Наименование деталей бормашины ручной пневматической

7



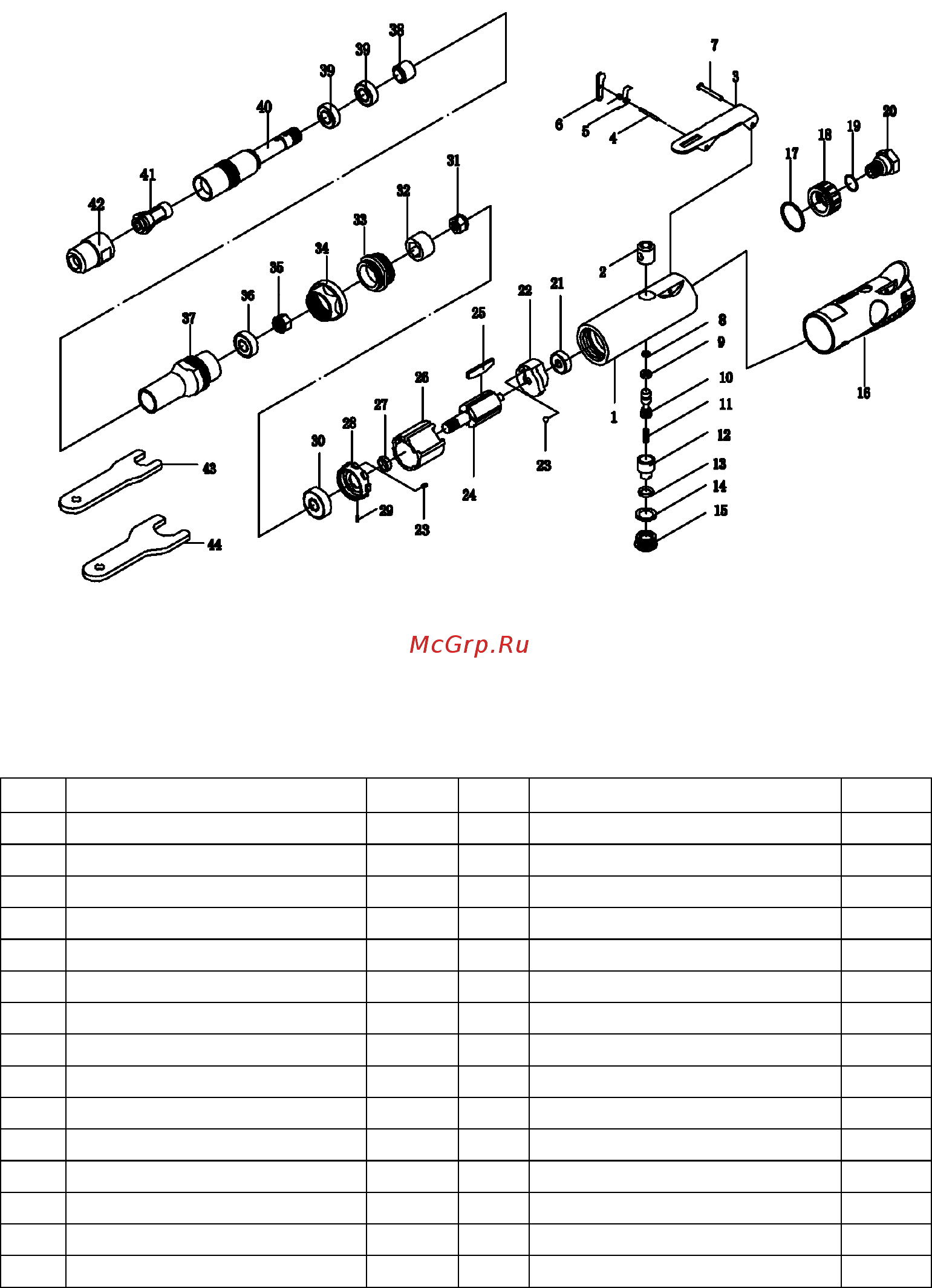

Рис.3. Схема устройства и сборки бормашины ручной

пневматической

MFG-222/000-2

Наименование деталей бормашины ручной пневматической

MFG-222/000-2

Таблица 3.

№ Наименование Кол. № Наименование Кол.

1 Корпус 1 23 Штифт 1

2 Втулка 1 24 Ротор 1

3 Курок 1 25 Лопасти 1

4 Толкатель 1 26 Статор 1

5 Пружина 1 27 Втулка 1

6 Втулка 1 28 Крышка передняя 1

7 Ось 1 29 Штифт 1

8 Штифт 1 30 Подшипник 1

9 Кольцо 1 31 Гайка 1

10 Шайба 1 32 Втулка 1

11 Клапан 1 33 Гайка 1

12 Пружина 1 34 Крышка 1

13 Втулка 1 35 Гайка 1

14 Кольцо 1 36 Подшипник 1

15 Кольцо 1 37 Корпус шпинделя 1
